Фундаменти

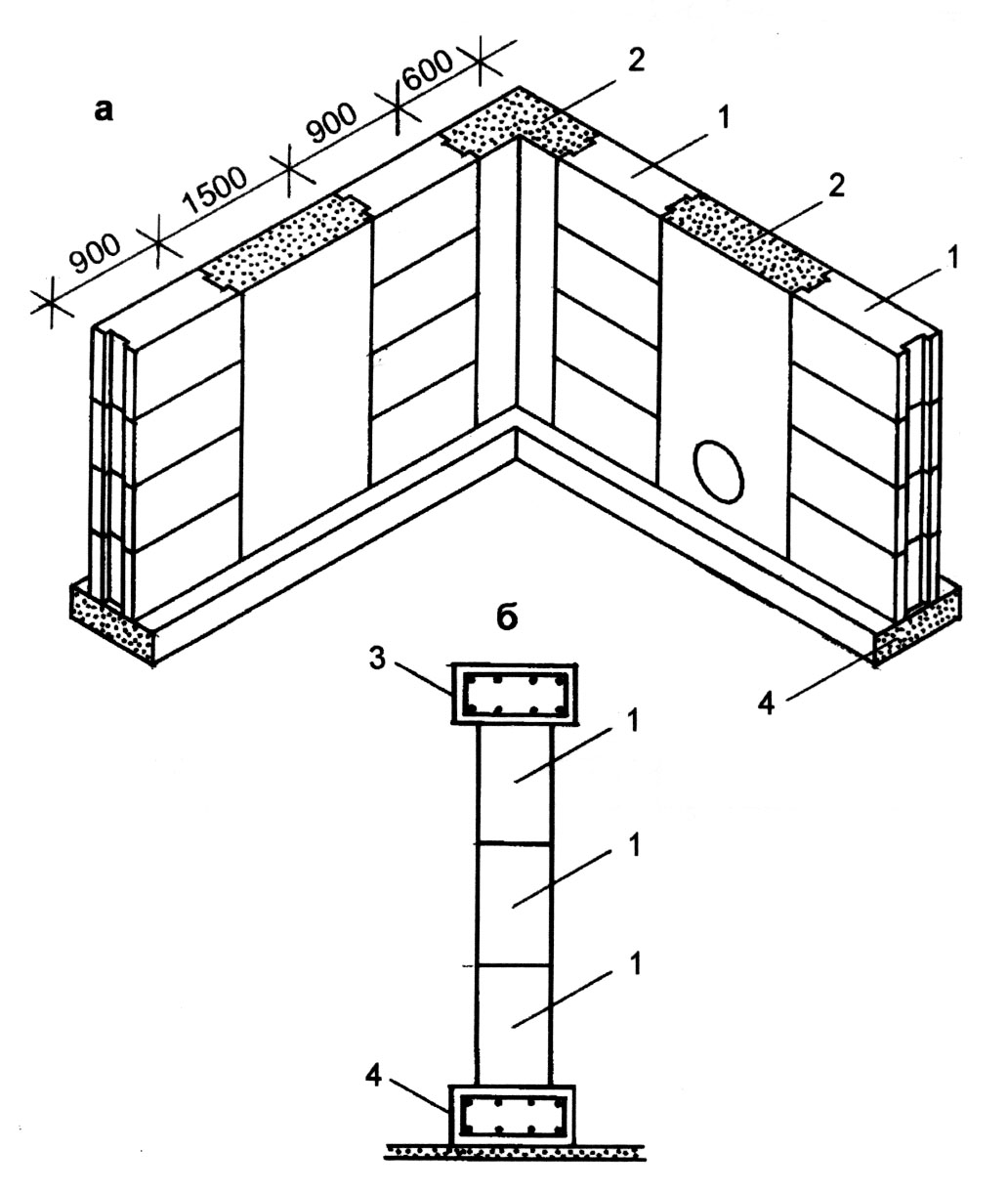

1.Збірно-монолітний стрічковий фундамент

а – із збірними блоками та монолітними ділянками між ними; б – з монолітною обв’язкою (ростверком) та плитою-подушкою

1 – бетонний блок; 2 – монолітний бетон; 3 – обв’язка; 4 – плита-подушка

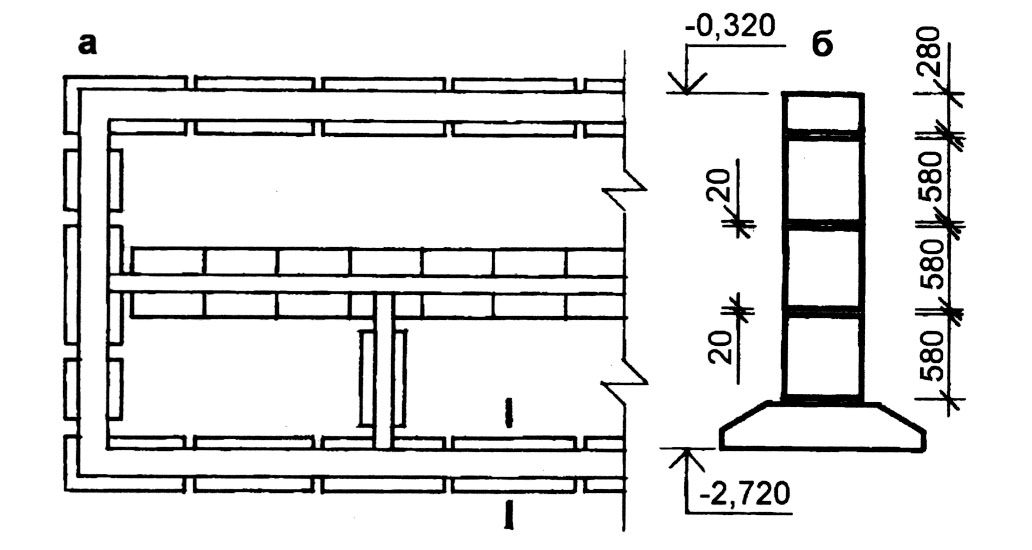

2. Збірний стрічковий фундамент

а – фрагмент плану фундаментів; б – переріз

3. Елементи збірних стрічкових фундаментів

в – фундаментний стіновий суцільний блок; г - – фундаментний пустотний блок; – фундаментний стіновий дірчастий блок;е - з– фундаментна суцільна плита; и - фундаментна пустотна плита; к - фундаментна ребриста плита

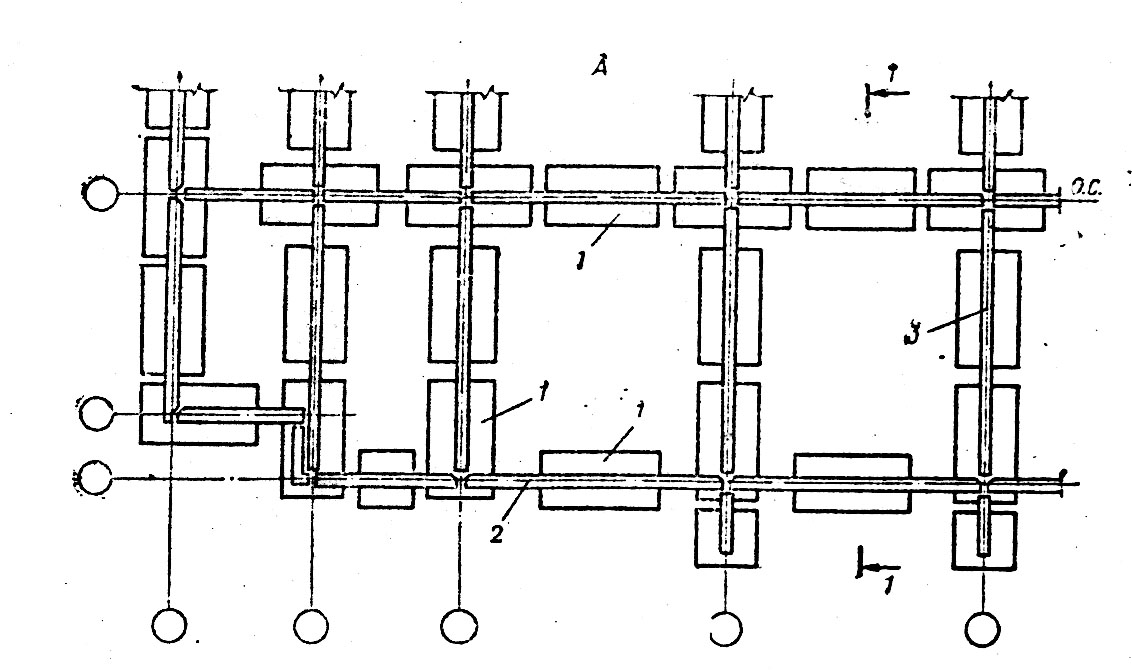

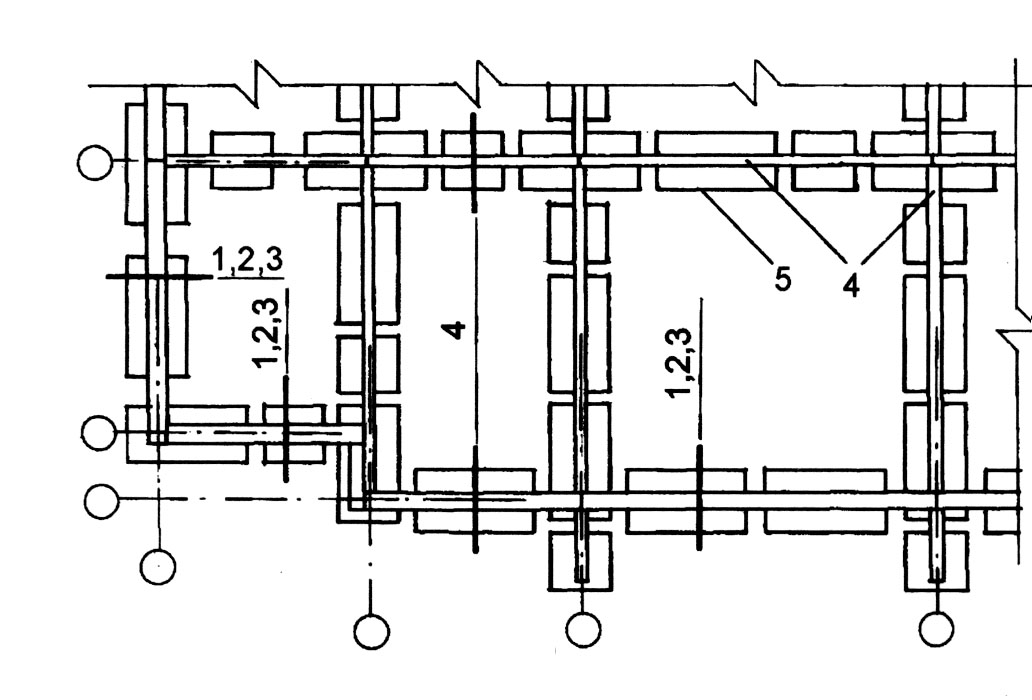

4. Збірні панельні стрічкові фундаменти

Фрагмент плану

4 – внутрішня панель; 5 – залізобетонна фундаментна плита

1 – залізобетонна фундаментна плита; 2 – зовнішня цокольна панель, 3 – цокольна внутрішня панель

5. План фундаменту та стін підвалу

Стіни і перегородки

1. Схеми розрізки зовнішніх стін на крупні панелі

а - однорядна на дві кімнати за довжиною; б - однорядна на дві кімнати за висотою; в- однорядна на дві кімнати з перев’язкою швів; г -- однорядна з Ш – подібними панелями; д - однорядна на кімнату; е – дворядна (стрічкова)

2. Типи зовнішніх панелей

А) Несуча глуха з важкого бетону з бетонними шпонками

1 – бетонна шпонка з склопластиковим стержнем; 2 – зовнішній захисний шар; 3 – утеплювач; 4 – внутрішній шар

Б) Самонесуча з віконним прорізом з легкого бетону з жорсткими зв’язками

2 – зовнішній захисний шар; 3 – утеплювач; 4 – внутрішній шар; 7 – конструктивна арматура бетонних шарів панелі

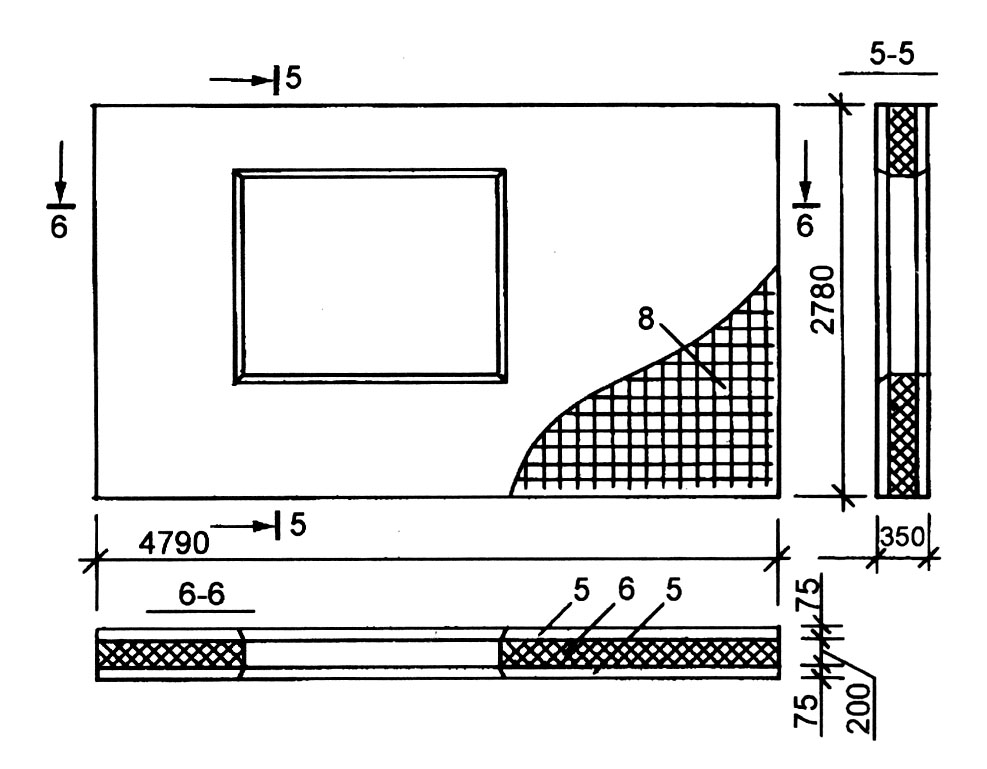

В) Навісна з полістіролбетону з жорсткими зв’язками в усіх шарах

5 – полістіролбетон; 6 – полістирольний пінопласт або пінополіуретан; 8 – сталева сітка полістіролбетонних шарів

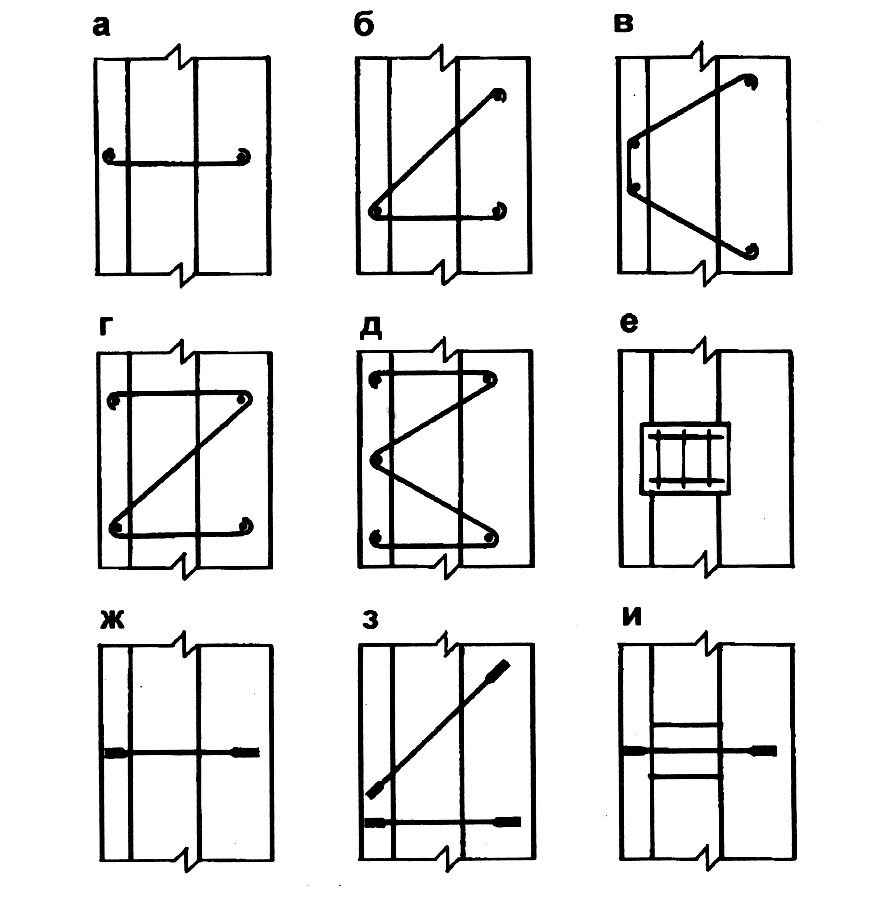

3. Зв’язки між зовнішніми та внутрішніми шарами трьохшарових панелей

а - д – гнучкі металеві; е – шпоночний бетонний армований сталевим каркасом; ж,з – гнучкі з склопластикових стержнів; и - шпоночний бетонний зі склопластикових стержнів

4. Вентильовані бетонні панелі

а- повнозбірна трьохшарова; б – панель, що монтується на будівельному майданчику;

1 – зовнішня захисна бетонна панель (екран); 2 – теплоізоляція; 3 – зв'язок ; 4 – система підвісок; 5 – повітряний прошарок; 6 – внутрішня бетонна панель

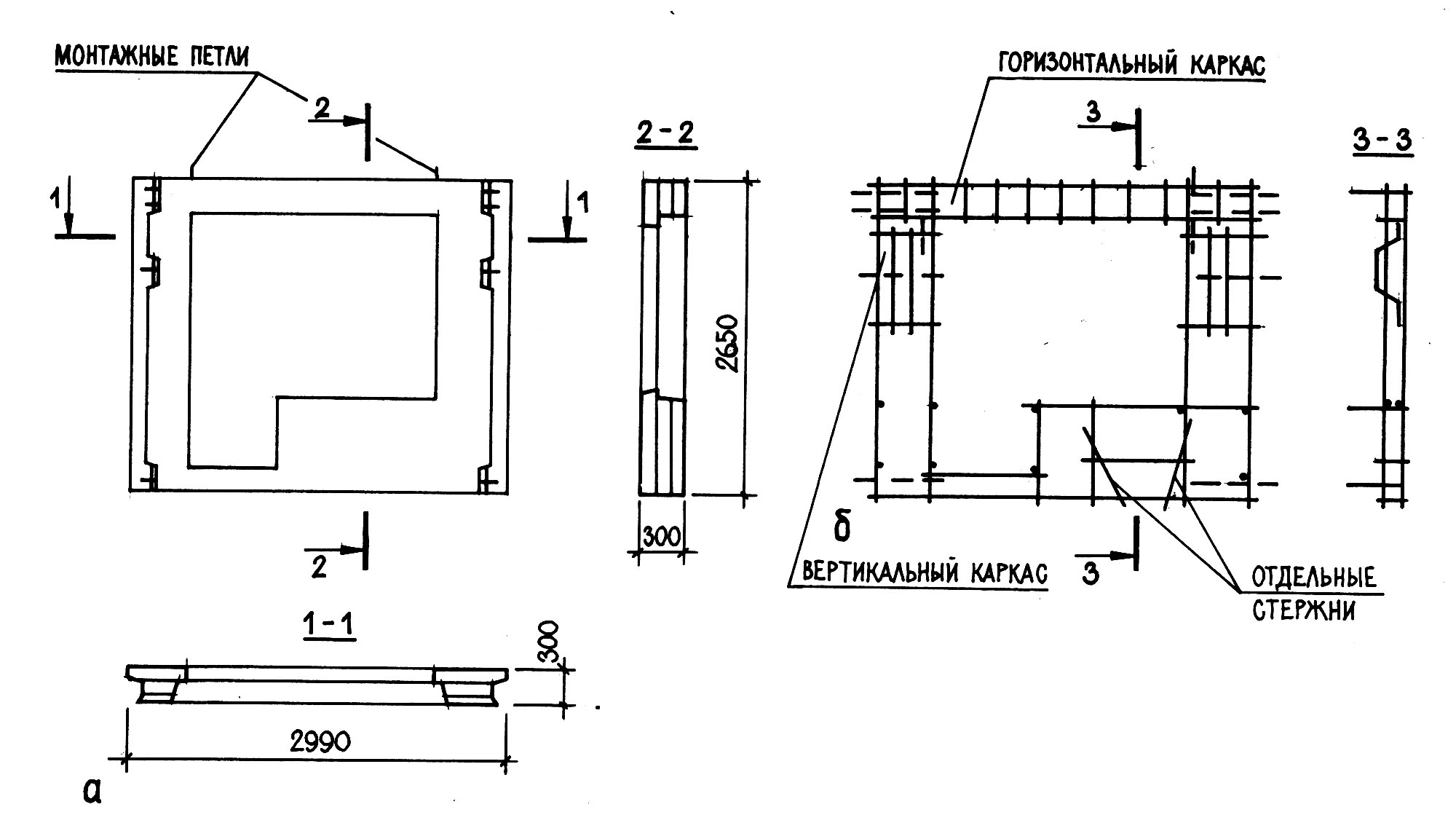

5.Рядова легкобетонна одношарова панель зовнішньої стіни

а – опалубне креслення панелі; б – схема просторового арматурного каркасу панелі

6. Трьохшарова залізобетонна панель зовнішньої стіни

а – опалубне креслення під балконної панелі; б – схема просторового арматурного каркасу під балконної панелі

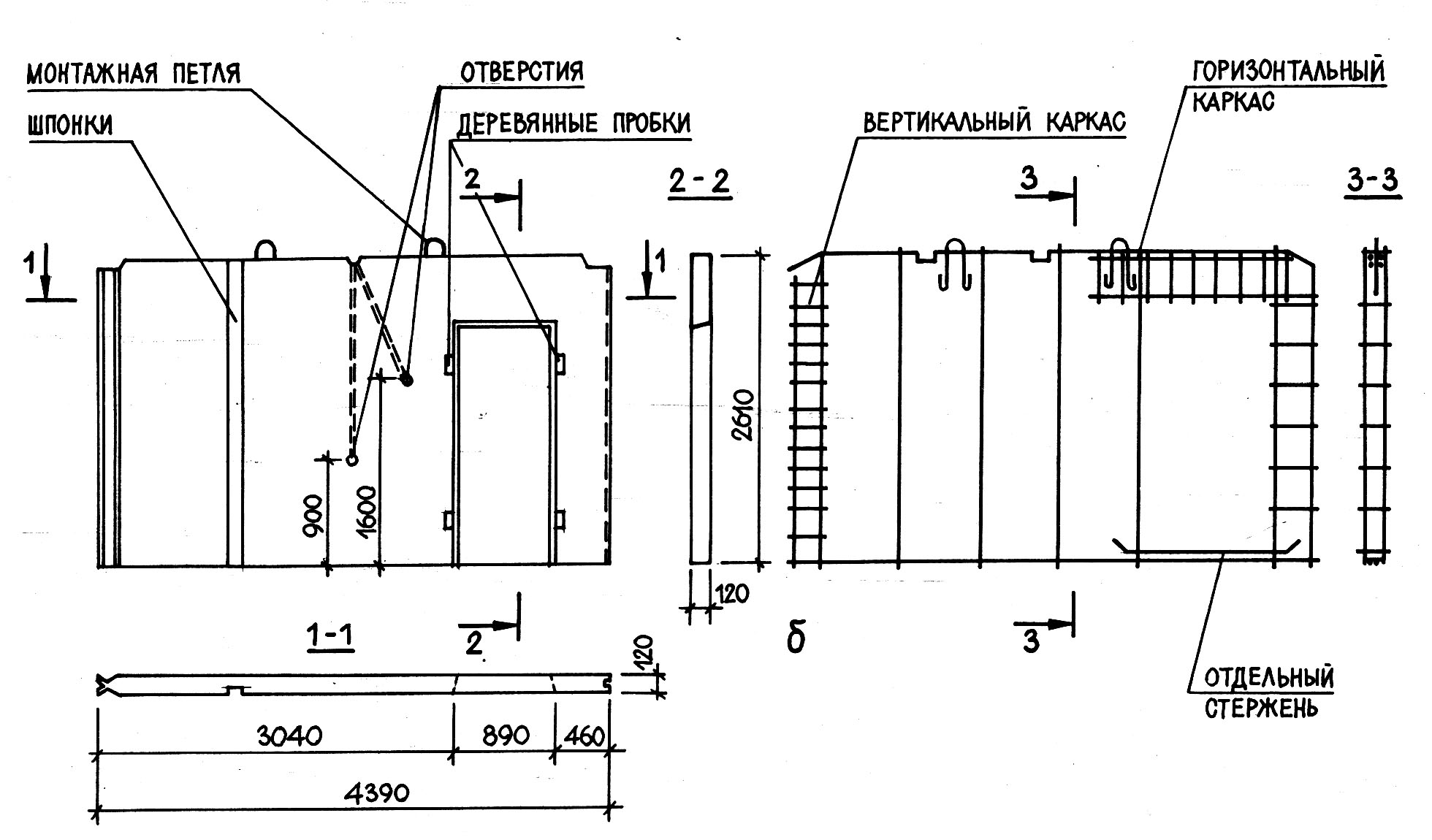

6. Залізобетонна панель внутрішньої стіни

а

а – опалубне креслення панелі; б – схема просторового арматурного каркасу внутрішнього шару панелі

6. Основні легкобетонні одношарові панелі та зовнішні стіни з них

а – порядкова зовнішня стіни товщиною 300 мм та менше ( з протидощовим бар’єром); б- порядкова зовнішня стіни товщиною більше 300 мм ( без протидощового бар’єру); в – розрізка зовнішньої стіни на двокрокові панелі ( з протидощовим бар’єром); г – двокрокова панель рядова( з протидощовим бар’єром); д - двокрокова під балконна панель; е - однокрокова панель рядова ( без протидощового бар’єру); ж - однокрокова під балконна панель; з – фрагмент конструктивної схеми стін біля лоджій

6. Основні залізобетонні панелі та стіни з них

а – порядкова зовнішня стіни з трьохшарових; б- порядкова внутрішня стіна; в – розрізка зовнішньої стіни на однокрокові трьохшарові панелі; г – трьохшарова рядова однокрокова панель зовнішньої стіни; д - трьохшарова двокрокова під балконна панель; е - трьохшарова торцева панель; ж – панель внутрішньої стіни; з – вентиляційна панель

6. Фрагменти монтажних схем фасаду та планів великопанельних будівель

б – частина плану будівлі з широким повздовжнім кроком поперечних стін; в - – частина плану будівлі з вузьким повздовжнім кроком поперечних стін

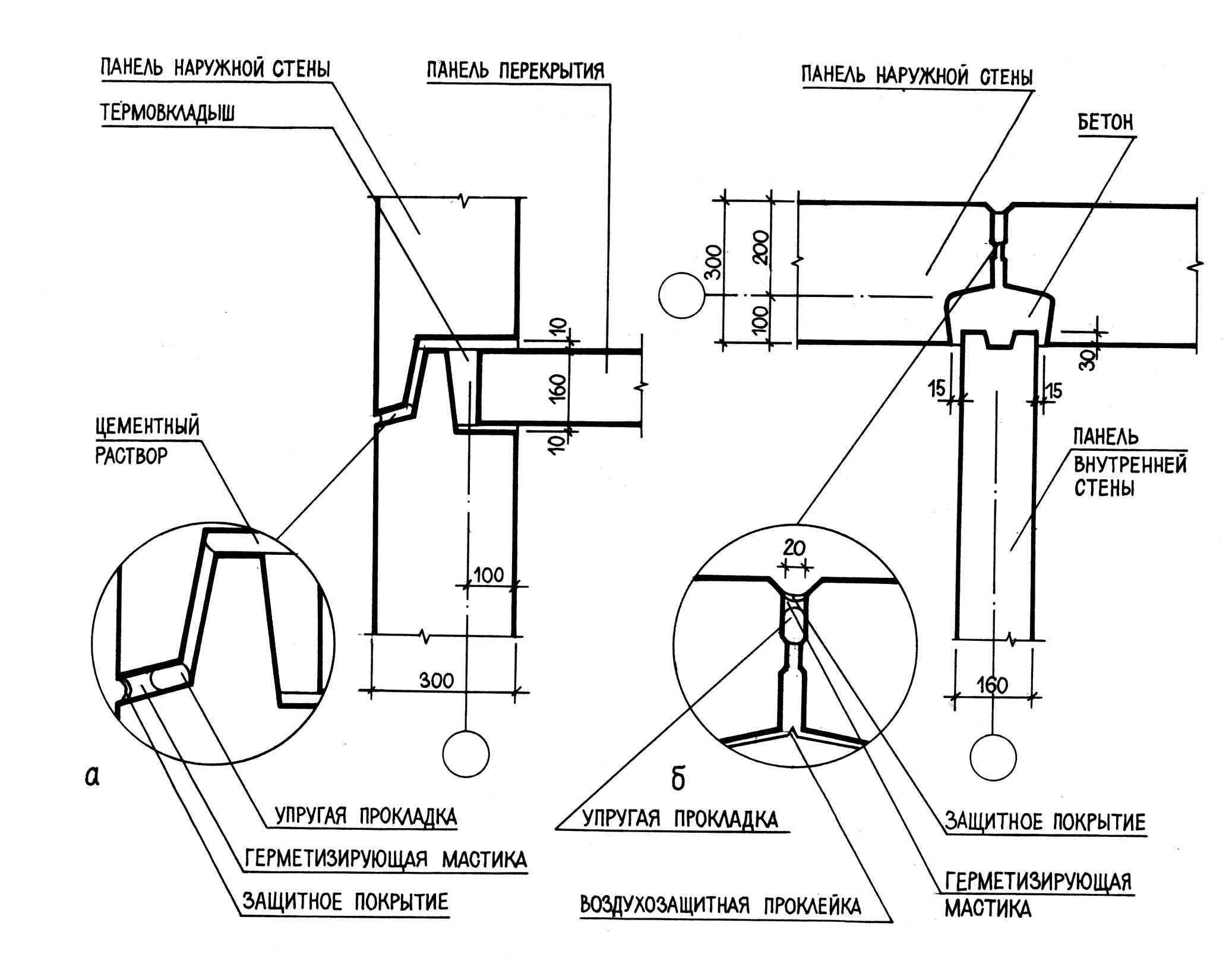

6. Стики панелей одношарових легко бетонних стін

а- горизонтальний стик несучих панелей зовнішніх стін; б – вертикальний закритий стик панелей внутрішньої та зовнішньої стін

в – вертикальний кут зовнішніх стін; г – горизонтальний стик панелей ненесучих (навісних) зовнішніх стін

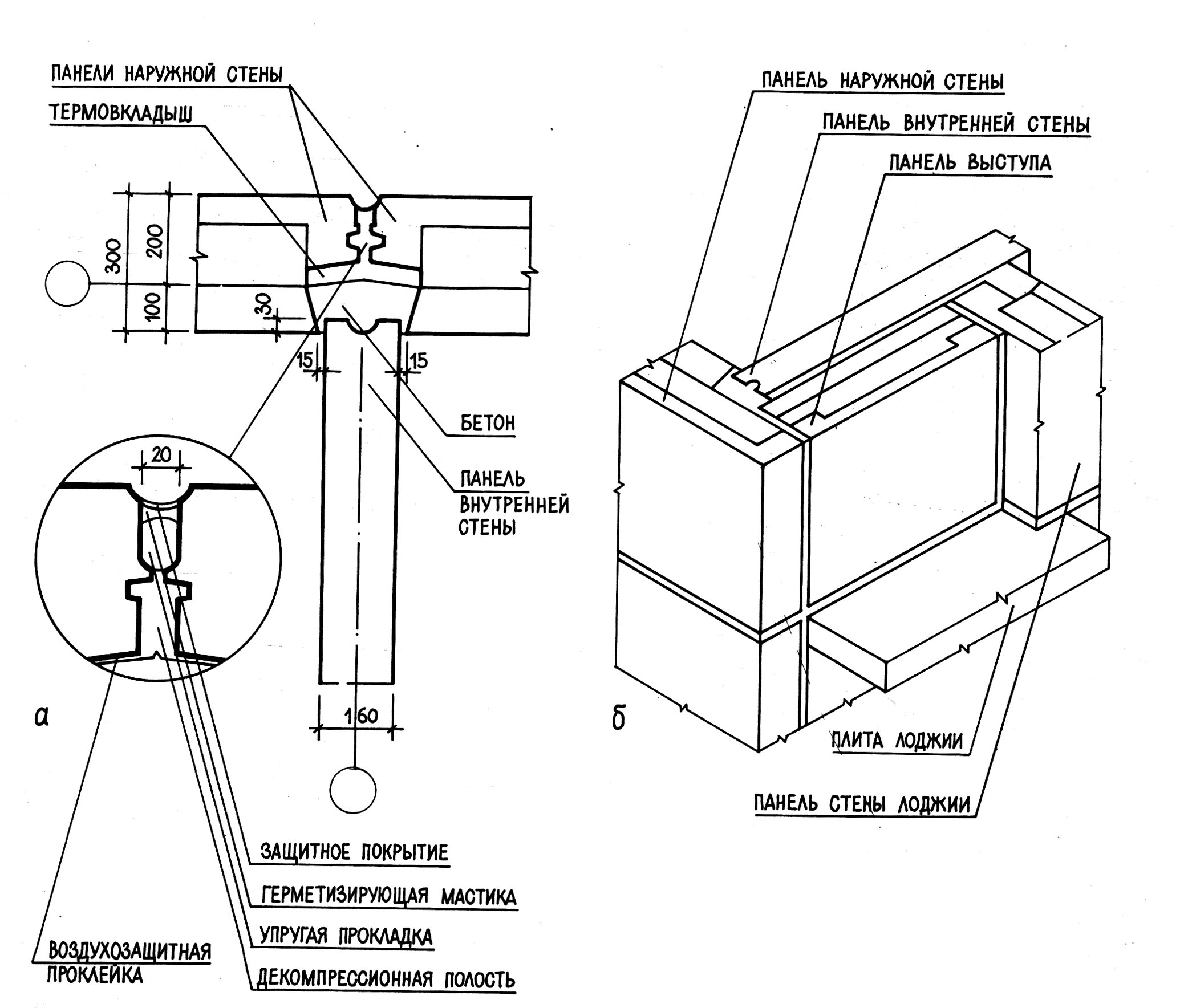

6. Стики трьохшарових залізобетонних панелей зовнішніх стін

а- вертикальний стик із декомпресійною порожниною; б – сполучення панелей виступу (ризаліту) біля лоджії

13. Основні форми бетонних панелей внутрішніх стін

а- глуха; б- з прямокутним дверним прорізом; в – Г-подібна; г – Т-подібна

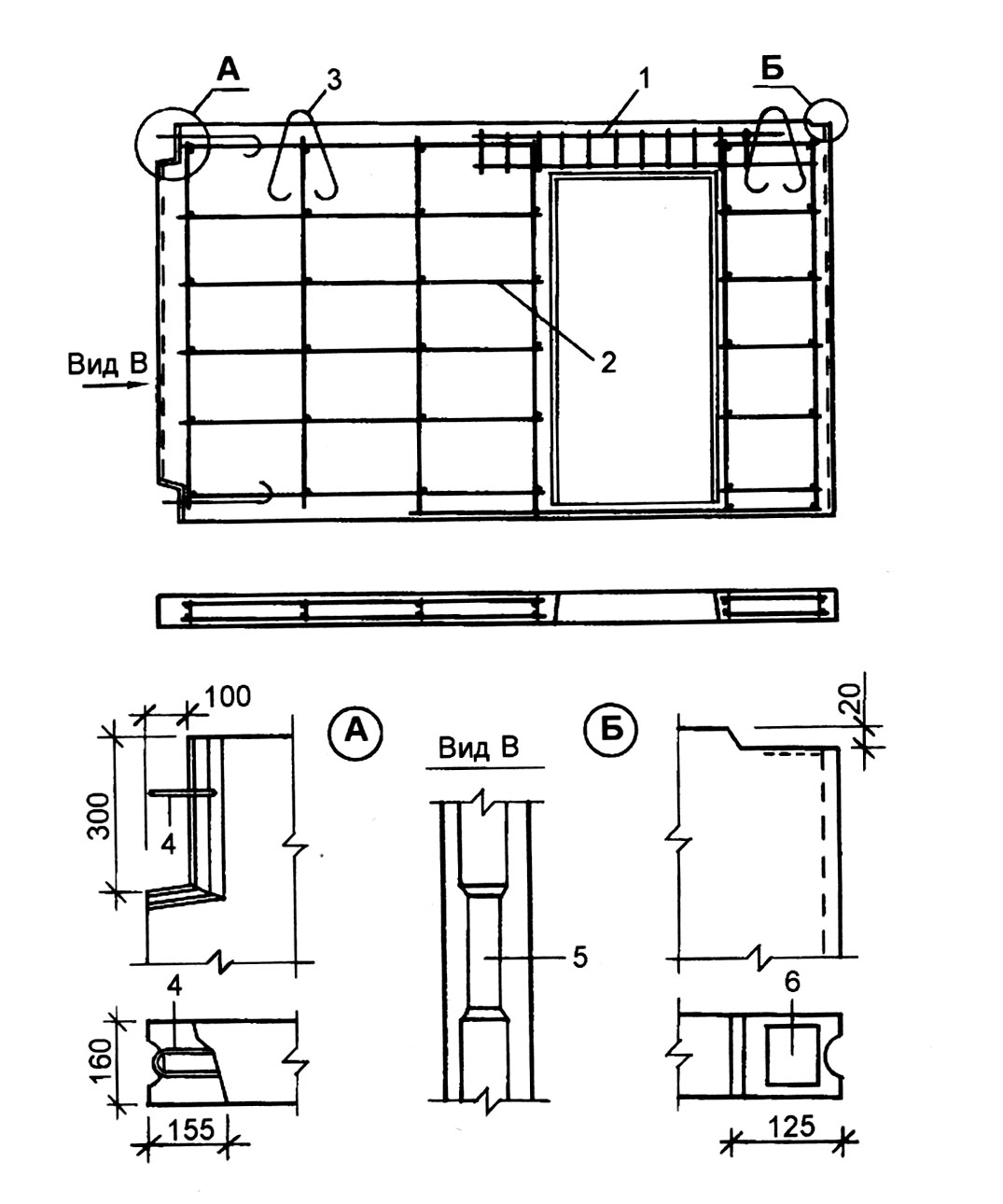

14. Конструкція внутрішньої стінової панелі

1 – розрахункова арматура перемички над прорізом; 2 – конструктивна арматура; 3 – підйомна петля; 4 – петльовий арматурний випуск; 5 – рифлення бокових граней; 6 – закладна деталь

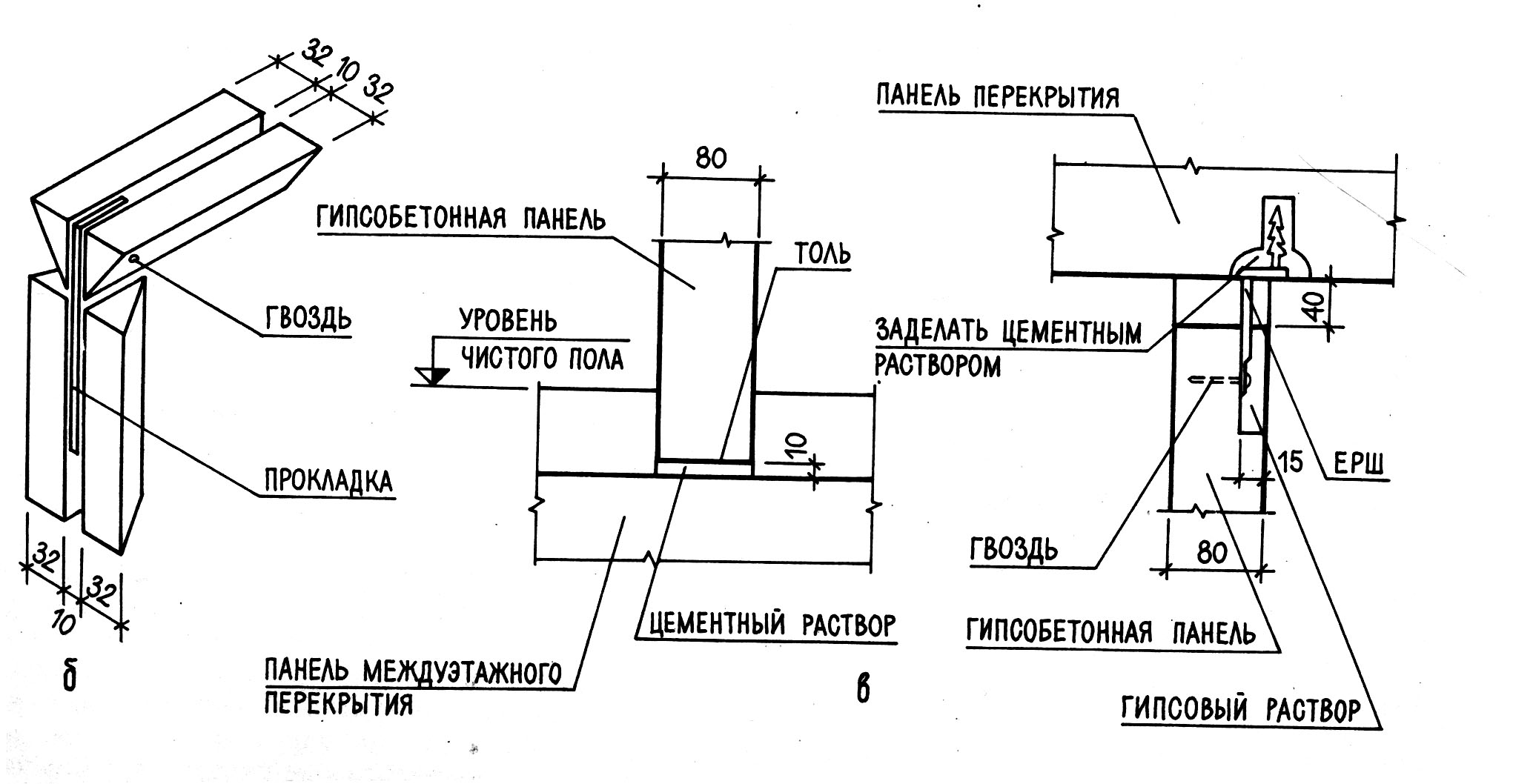

15. Гіпсобетонні перегородки

б- вузол дерев’яного каркасу панелі; в – примикання панелей перегородок до панелей перекриття

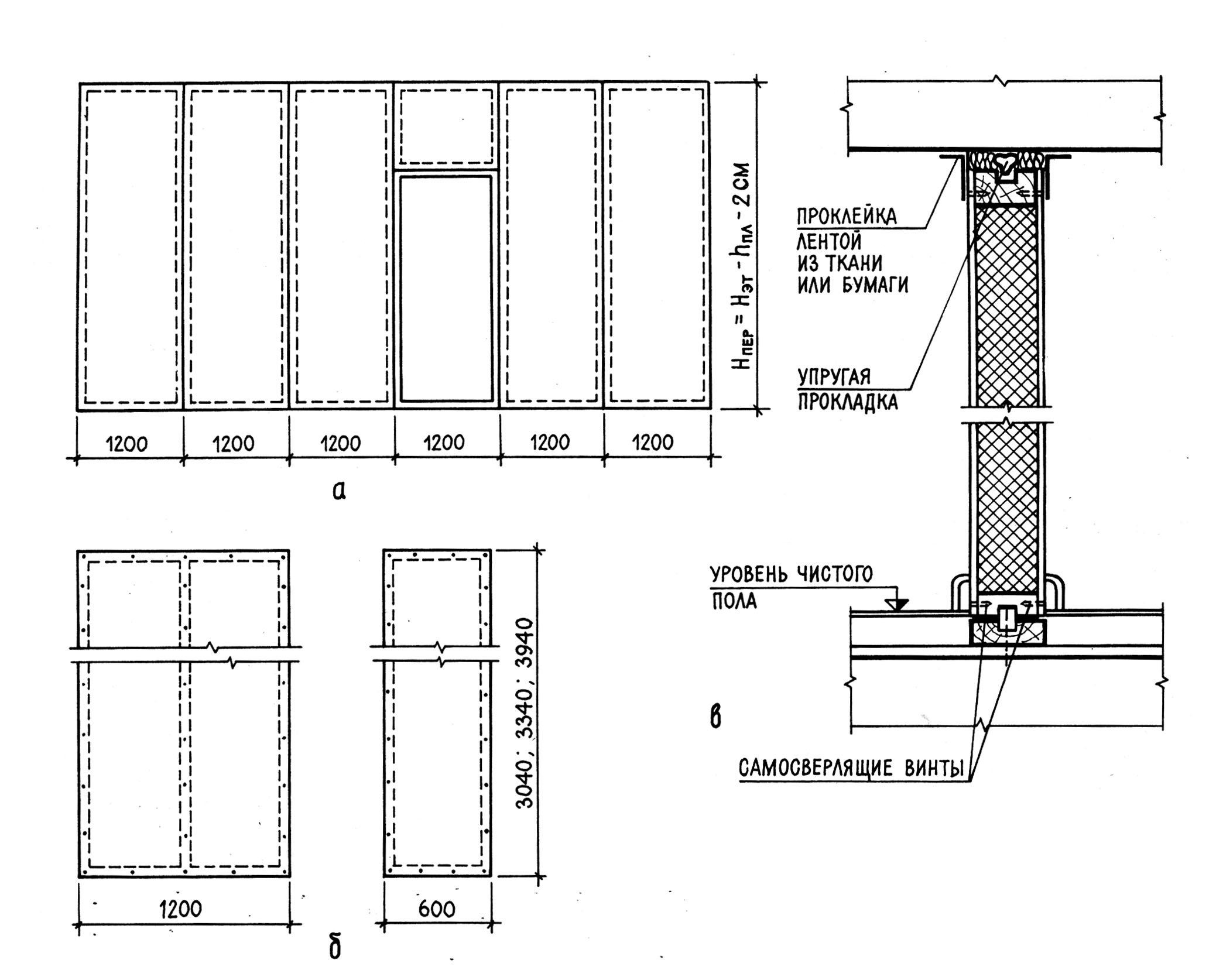

15. Гіпсокартонні перегородки

а – перегородка зі збірних панелей; б – збірні гіпсокартоні панелі для перегородок; в – верхній та нижній вузли кріплення перегородок

г – вузол примикання збірних перегородок встик до ділянки побудованого виготовлення; д- варіанти конструктивного рішення гіпсокартоних перегородок з дерев’яним та сталевим каркасом; е – вузол кріплення при примиканні перегородки до стіни будівлі

17.

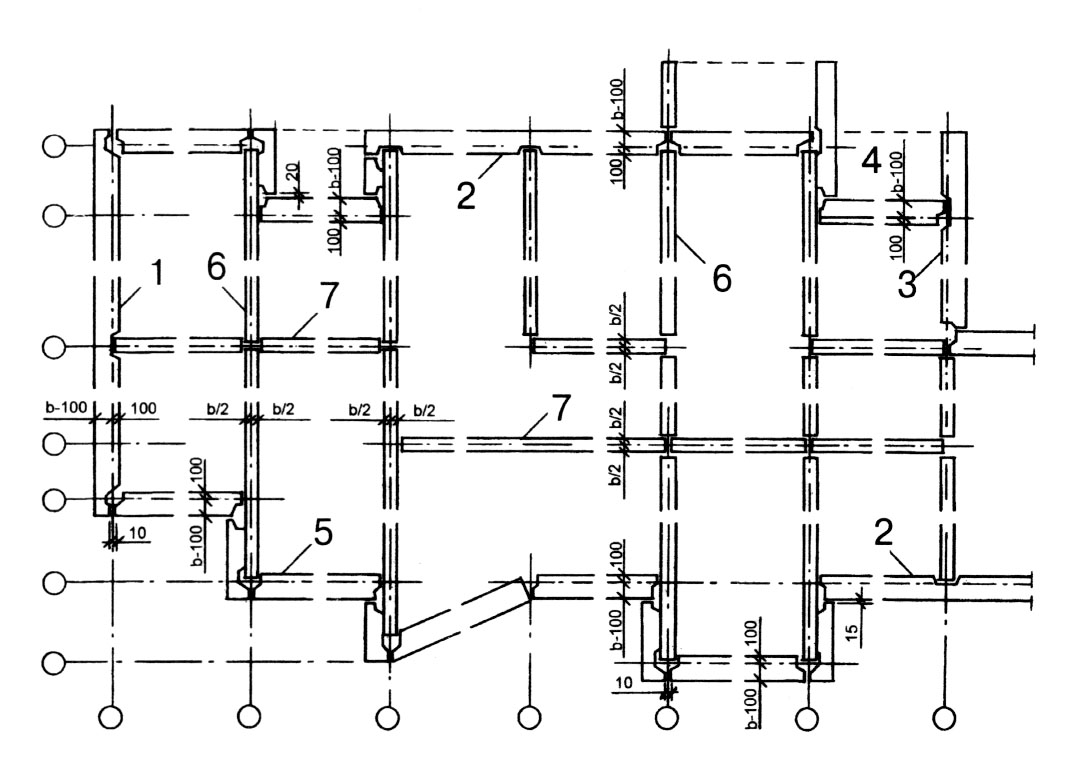

18. Розміщення панелей в плані

1 - зовнішня поперечна двох модульна панель; 2 - зовнішня повздовжня двох модульна панель; 4- зовнішня поперечна панель уступу; 5 - зовнішня повздовжня одно модульна панель; 6- внутрішня поперечна панель; 7 - внутрішня повздовжня панель

Сполучення та зовнішніх та внутрішніх панелей

а — за допомогою зварювання б — за допомогою петель 1- арматурна петля діаметром 14 мм; 2 — стикова пластина. 3 — скоба діаметром 12 мм

Перекриття
