Контрольна робота

по предмету «Цивільна оборона»

Оцінка стійкості роботи об’єктів в надзвичайних умовах

Варіант № 7

В контрольній роботі виконується розрахунково-графічна робота за оцінкою стійкості роботи промислового об’єкту в умовах НС з питань:

1. Визначення максимальних значень параметрів вражаючих чинників ядерного вибуху, очікуваних на об’єкті;

2. Оцінка стійкості об’єкту до дії ударної хвилі

а) при вибуху ядерного боєприпаса;

б) при вибуху газоповітряної суміші.

3. Оцінка стійкості об’єкту до дії світлового випромінювання ядерного вибуху.

4. Оцінка стійкості об’єкту до дії проникаючої радіації і ради активного зараження.

5. Оцінка стійкості об’єкту при хімічному зараженні.

Вихідні дані наведені в таблицях 1,2 і 3.

Таблиця 1 – Вихідні дані для оцінки стійкості роботи цеху до впливу вражаючих факторів ядерного вибуху і вибуху газу

п/п

Найменування

Умовні позначення і одиниці

Варіант

7

1

Радіус міста

Rмі, км

3,6

2

Об’єкт розташований, щодо центру міста по азимуту

β,

град

0

3

Видалення об’єкту від центру міста

RГ, км

4,5

4

Потужність боєприпаса

q, кт

500

5

Вид вибуху

Наземний

6

Вірогідне максимальне відхилення боєприпаса від точки прицілювання

rотк, км

0,6

7

Напрям(азимут) середнього вітру

βВ, град

180

8

Швидкість середнього вітру

VB, км/ч

100

9

Встановлена доза опромінювання

Дуст, Р

15

10

Захисні споруди

Притулок, що окремо стоїть в районі забудови

11

Матеріал і товщина перекриття:

- бетон

- грунт

h1, см

h2, см

57

42

12

Кількість зрідженого газу

Q, т

20

13

Відстань від місткості до цеху

L, м

400

14

Час знаходження в притулку

Тдіб

5

15

Час робочої зміни

tгодин

12

Таблиця 2 – Характеристика цеху

Найменування

Варіант № 7

Характеристика складального цеху машинобудівельного заводу

1. Будівля цеху - одноповерхова

Тип будівлі

Із збірного залізобетону

Межа вогнестійкості стін, ч

3

Крівля(матеріал)

Залізо

Двері і віконні пір’ї – плети дерев’яні

Забарвлені в темний клір

Штори – бавовняні

2. Устаткування:

- верстати

- крани і устаткування кранів

Середні

Є

У технології виробництва застосовуються газ і мінеральне масло

3. Комунально - енергетичні:

Електромережа – кабельні лінії

трубопроводи

Наземні

На метал.естакадах

Таблиця 3 – Вихідні дані для оцінки стійкості роботи цеху до впливу вражаючих факторів хімічного зараження

№ п/п

Найменування

Варіант № 7

1

Умови зберігання

Обвалована

2

Кількість СДЯВ,т

10

3

Тип СДЯВ

Сірководень

4

Відстань, км

2

5

Характер місцевості

Відкрита

6

Швидкість вітру, м/с

2

7

Ступінь вертикальної стійкості повітря

Інверсія

8

Забезпеченість противогазами, %

100

9

Число працюючих

100

1 Учбове питання

Визначення максимальних значень параметрів вражаючих чинників ядерного вибуху, очікуваних на об’єкті

Початкові дані.

Об’єкт розташований, щодо центру міста по азимуту, β = 0º

Напрям(азимут) середнього вітру, βВ = 180º

Видалення об’єкту від центру міста, RГ = 4,5 км.

Потужність боєприпаса, q = 500 кт.

Вірогідне максимальне відхилення боєприпаса від точки прицілювання, rотк = 0,6 км.

Вид вибуху - наземний

Швидкість середнього вітру, VB = 500 км/ч.

Рішення

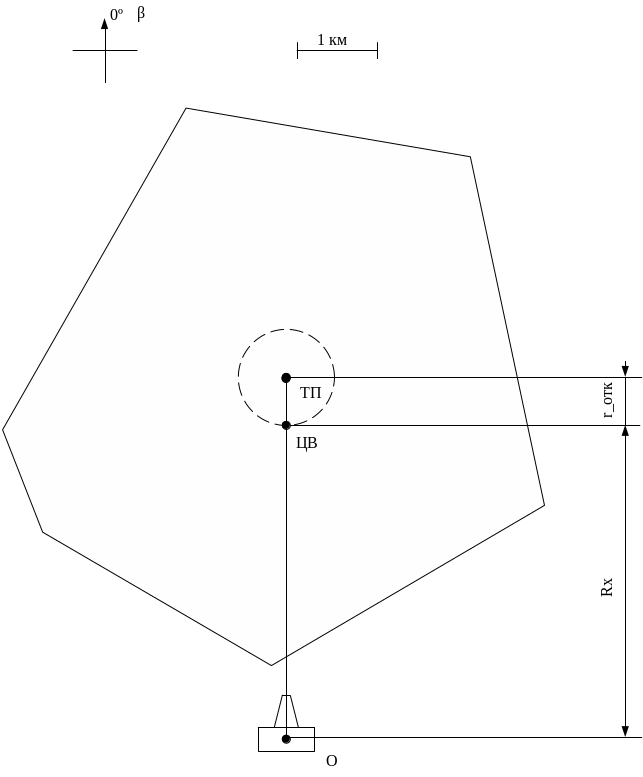

Рисунок 1 – До визначення вірогідної мінімальної відстані від центру вибуху

Знаходимо вірогідну мінімальну відстань від центру вибуху до об’єкту Rx: Rx = RГ - rотк = 4,5 – 0,6 = 3,9 км

Визначаємо максимальне очікуване значення надмірного тиску ударної хвилі ΔPфмакс по додатку №1:

ΔPфмакс = 30+(40-30)*0,5/(4,4-3,6) = 36,25 кПа

Визначаємо максимальне значення імпульсу світлового випромінювання Uс.имакс по додатку №4:

Uс.имакс = 600 кДж/м2

Знаходимо максимальне значення рівня проникаючої радіації Дп.рмакс по додатку №9:

Дп.рмакс = 0 р, тобто дія проникаючої радіації не очікується

Знаходимо максимальне значення рівня радіоактивного зараження по додатку №12:

на дану швидкість вітру – 100 км/ч

Р1макс = 15400 р

Висновки

При даній потужності вибуху ядерного боєприпаса об’єкт потрапить:

  • у зону сильних руйнувань;

  • у зону суцільних пожарів;

  • не очікується дія проникаючої радіації;

  • у зону надзвичайно небезпечного радіоактивного зараження.

2 А) учбове питання

Оцінка стійкості об’єкту до дії ударної хвилі при ядерному вибуху

Початкові дані

Об’єкт розташований, щодо центру міста по азимуту, β = 0º

Потужність боєпріпаса, q = 500 кт.

Вид вибуху - наземний

Характеристика цеху

Будівля цеху одноповерхова із збірного залізобетону.

Устаткування:

- верстати середні;

- крани і устаткування крана – є;

Комунально-енергетичні мережі:

- електромережа – кабельні лінії – наземні;

- трубопроводи – на металевих естакадах.

Рішення

Визначаємо радіуси зон руйнувань при наземному ядерному вибуху(див. додаток 1):

  • зона слабких руйнувань межа 10 кПа – 9 км

  • зона середніх руйнувань межа 20 кПа – 5,5 км

  • зона сильних руйнувань межа 30 кПа – 4,4 км

  • зона суцільних руйнувань межа 50 кПа – 3,2 км

Викреслюємо зони руйнувань по певних радіусах в масштабі і по вказаному азимуту наносимо об’єкт від центру вибуху на відстань Rx = 3,9 км в масштабы.

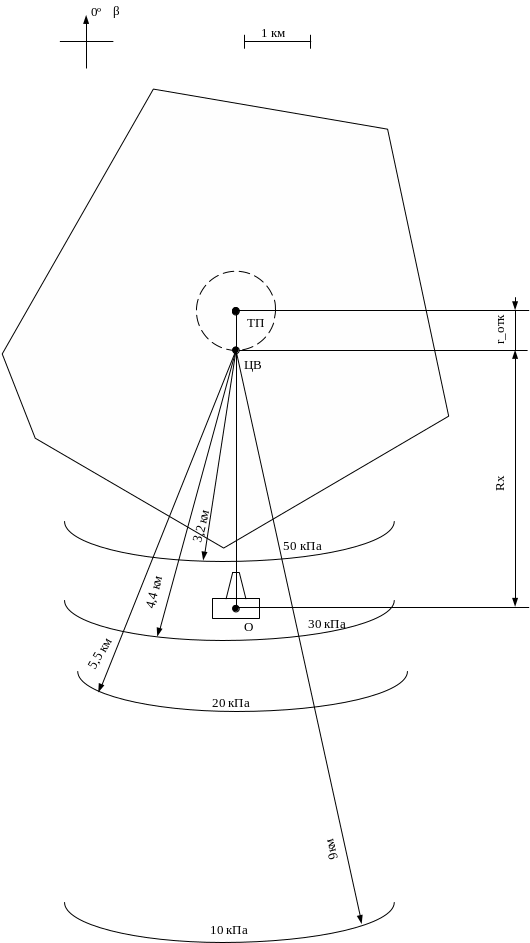

Рисунок 2 – Положення зон руйнування в очаге ядерного ураження з центром на відстані Rx = 3,9 км від об’єкту при наземному вибуху потужністю q = 500 т

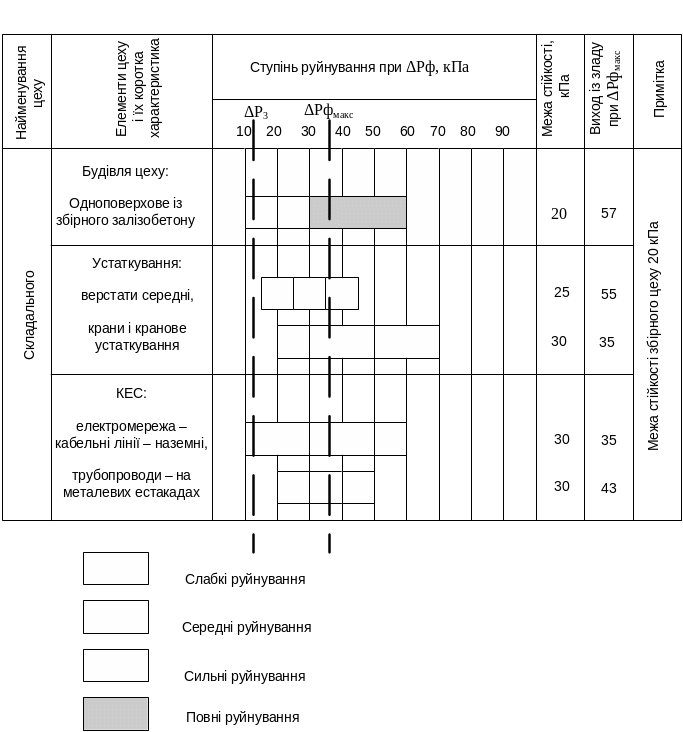

Таблиця 4 – Результати оцінки стійкості цеху до дії ударної хвилі (див. додаток 2)

Висновки по ядерному вибуху.

Межа стійкості цеху, ΔPфlim = 20 кПа; оскільки ΔPфмакс > ΔPфlim – цех не стійкий до дії ударної хвилі ядерного вибуху.

Найуразливішими елементами цеху є: будівля і верстати.

Елементи цеху матимуть руйнування: будівля – повні; верстати – сильні; крани – середні; кабельні лініі – середні; трубопроводи – середні. Люди можуть одержати легкі пораження: легку загальну контузію організму, тимчасове ураження слуху, ушиби кінцівок.

Можливий збиток складе: для будівлі – 57%; для верстатів – 55%; кранів – 35%; електромережі – 35%; трубопроводів – 43%.

Доцільно підвищити межу стійкості цеху до 40 кПа.

Заходи щодо підвищення стійкості об’єкту.

Для підвищення стійкості цеху до дії ударної хвилі ядерного вибуху необхідно:

  • підвищити стійкість будівлі цеху пристроєм додаткових рамних конструкцій (контрфорсів, підкошувань);

  • створити запаси найуразливіших деталей для верстатів;

  • уразливі вузли кранів і устаткування крана закрити захисними кожухами, встановити додаткові колон;

  • кабельні лінії і трубопроводи прокласти під землею.
