Артоболевский И.И. Элементы механизмов. Простейшие рычажные и шарнирно-рычажные механизмы [том 1]

401

10. МЕХАНИЗМЫ ДЛЯ ВОСПРОИЗВЕДЕНИЯ КРИВЫХ (726—734)

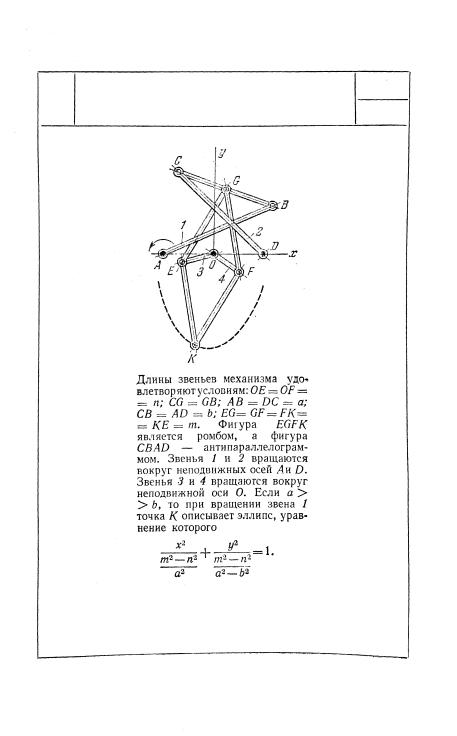

402

403

404

405

406

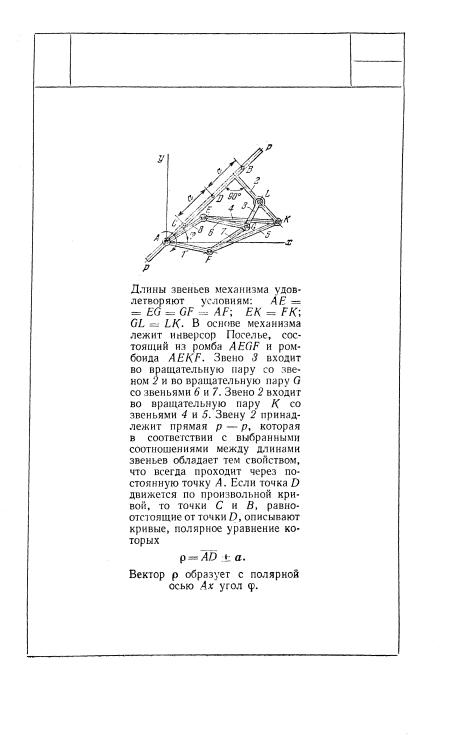

407

408

409

11. МЕХАНИЗМЫ ГРЕЙФЕРОВ КИНОАППАРАТОВ

(735—743)

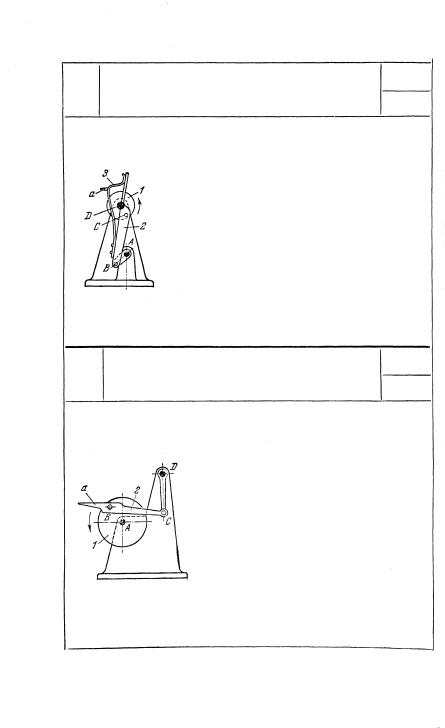

При вращении кривошипа 1 конец зуба а, укрепленного на плоской пружине 3, соединенной с шатуном 2 четырехзвенного шарнирного механизма ABCD, описывает шатунную кривую. На одном из участков этой кривой зуб а вводится в отверстие киноленты и передвигает ее. На другом участке шатунной кривой зуб а выводится из отверстия кино-

ленты.

При вращении кривошипа 1 четырехзвенного шарнирного механизма ABCD конец зуба а шатуна 2 описывает шатунную кривую. На одном из участков этой кривой зуб а вводится в отверстие киноленты и передвигает ее. На другом участке шатунной кривой зуб а выводится из отверстия

киноленты.

410
