- •Глава 2 электрофизические свойства полупроводников
- •2.1. Концентрация носителей заряда в равновесном состоянии полупроводника
- •2.1.1. Общие сведения
- •2.1.2. Метод расчета концентраций
- •2.1.3. Условие электрической нейтральности
- •2.1.4. Концентрация основных и неосновных носителей в примесных полупроводниках
- •2.1.5. Положение уровня Ферми в полупроводниках
- •2.1.6. Распределение носителей заряда по энергии
- •2.2. Неравновесное состояние полупроводника
- •2.2.1. Неравновесная и избыточная концентрации носителей заряда
- •2.2.2. Плотность тока в полупроводнике
- •2.2.3. Уравнение непрерывности
2.1.5. Положение уровня Ферми в полупроводниках
При определении концентрации носителей нам удалось обойтись без уровня Ферми. Однако для нахождения закона распределения носителей по энергии и решения других задач необходимо знание положения уровня Ферми на энергетических (зонных) диаграммах.
Значение в i-, п-, р-полупроводниках может быть найдено с помощью выражения (2.9), так как концентрации п и р нами уже определены. В собственном полупроводнике n = р = , поэтому энергия уровня Ферми в нем из (2.9)

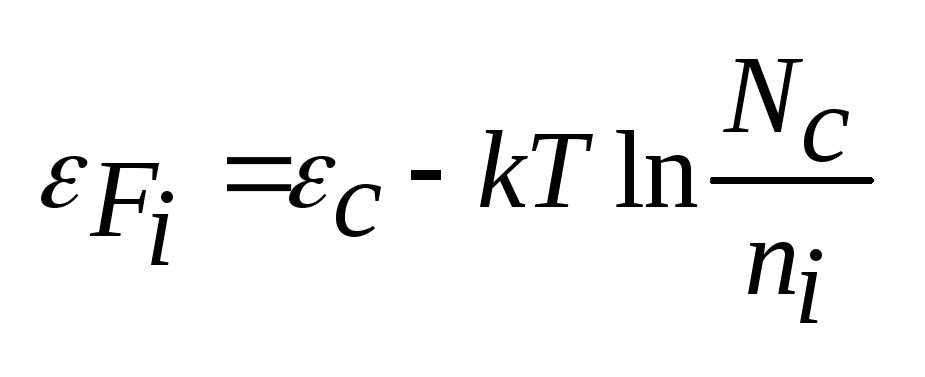

(2.23)
Подставляя в (2.23) из (2.12) и учитывая, что
(2.24)
Вторым слагаемым обычно пренебрегают, так как kТ << и мало значение(Nс и Nv сравнимы). В этом очень хорошем приближении вместо (2.24) получим
(2.25)
Таким образом, в собственном полупроводнике уровень Ферми практически находится в середине запрещенной зоны.
Уровень Ферми вn-полупроводнике определяется из (2.9) при в соответствии с (2.19):
(2.26)
Умножая числитель и знаменатель второго слагаемого на и используя формулу (2.23), получаем
(2.27)
Так как >> , то из (2.27) следует, что в n-полупроводнике уровень Ферми располагается значительно выше – середины запрещенной зоны. С ростом смещается вверх, в сторону зоны проводимости, в соответствии с (2.26) он должен быть ниже нижнего уровня этой зоны . Но надо иметь в виду, что эта и другие приводимые формулы применимы лишь к невырожденному полупроводнику, для которого справедливо распределение Максвелла-Больцмана (2.6). В действительности при некоторой концентрации примеси уровень окажется на расстоянии 2kТ от границы зоны проводимости, а при дальнейшем росте пересечет границу и войдет в зону. В этих случаях полупроводник становится вырожденным, т.е. необходимо пользоваться распределением Ферми-Дирака (2.5), но при этом нельзя решить задачу аналитически.
Для нахождения уровня Ферми в р-полупроводнике также воспользуемся формулой (2.9), подставив вместо n концентрацию неосновных носителей (п =).
Введя аналогично предыдущему случаю величину под логарифм и используя при преобразованиях формулу (2.22), получим
(2.28)
Так как >>, то уровень Ферми вр-полупроводнике находится значительно ниже уровня Ферми собственного полупроводника, т.е. ниже середины запрещенной зоны. С ростом концентрации акцепторов уровень может приблизиться к потолку валентной зоныдаже войти в нее. Но когдаокажется ниже уровня(+ 2kT), полупроводник станет вырожденным.
Таким образом, зависимость положения уровня Ферми в п- и р-полупроводниках аналогична (рис. 2.4,а): уровень Ферми в примесных полупроводниках смещается в сторону зоны, где находятся основные носители. Значения концентрации примеси, при которой положение уровня совпадает с границей зон, называют критическим ().
Остановимся на зависимости положения уровня Ферми от температуры T (рис. 2.4,б).
Положение уровня Ферми в i-полупроводнике по формуле (2.24) от температуры практически не зависит. В n-полупроводнике, для которого справедлива формула (2.26), в рабочем диапазоне температур концентрация электронов от температуры практически не зависит («истощение примеси»), т.е. п=, поэтому уровень Ферми c ростом температуры смещается вниз из-за отрицательного знака перед вторым слагаемым. Однако при температуре T>Тmах (см. рис. 2.3) полупроводник ведет себя как собственный, у которого уровень Ферми должен находиться в середине запрещенной зоны. Чем меньше концентрация примеси , тем при меньшем значении температурыТmах происходит потеря свойств примесного полупроводника. Такой же вывод следует сделать и для р-полупроводника: уровень с ростом температуры смещается к середине запрещенной зоны. Однако имеется существенное различие в поведении уровня для германия и кремния, так как концентрация( вGe значительно больше (примерно на три порядка), чем в кремнии, т.е. при одинаковой концентрации примеси значение Тmах у германия будет ниже. Это обстоятельно объясняет тот факт, что кремниевые приборы имеют более высокие рабочие температуры (до 125...150°С).
