Глава 10 основы аналоговых интегральных схем
10.1. Усилительные каскады ис
10.1.1. Особенности аналоговых ис
Аналоговые ИС применяются для усиления, преобразования и обработки сигналов, изменяющихся во времени в виде непрерывной функции. Интегральным схемам вообще и аналоговым в частности свойственны ряд отличительных особенностей, которые обусловлены спецификой их технологии.
1. При разработке и проектировании аналоговых ИС прежде всего стремятся обеспечить широкую универсальность и многофункциональность, чтобы снизить стоимость изделия и повысить эффективность производства.
2. Следствием многофункциональности является функциональная избыточность. Функциональная избыточность может быть использована для улучшения характеристик ИС, повышения их надежности и т.п.
3. Стремление уменьшить число технологических операций и связанное с этим широкое использование транзисторных структур не только для усиления, но и для выполнения функций пассивных элементов. Число же пассивных элементов стремятся по возможности уменьшить, заменяя их транзисторными структурами, поскольку технология у них общая.
4. Для увеличения процента выхода годных ИС, удовлетворяющих заданным требованиям, проектируемая ИС должна обладать низкой чувствительностью к разбросу параметров элементов.
5. Широкое применение обратных связей для ряда целей: коррекции характеристик, выполнения различных математических операций и т.п.
6. В аналоговых ИС, как правило, применяются каскады с непосредственной связью, так как использование конденсаторов для разделения каскадов по постоянному напряжению, во-первых, существенно ухудшает характеристики каскадов в области низких частот из-за сравнительно малых значений емкостей и, во-вторых, усложняет технологию производства. Отказ от применения конденсаторов требует принятия мер по стабилизации режима по постоянному току и согласования по уровню постоянного потенциала отдельных каскадов между собой и отдельных ИС друг с другом.
Иногда особенности аналоговых ИС формулируют в виде двух основных принципов: взаимного согласования и схемотехнической избыточности. Принцип взаимного согласования цепей заключается в такой их конструктивно-технологической реализации, при которой требуемые электрические параметры оказываются пропорциональными (в частном случае равными) друг другу в широком диапазоне эксплуатационных воздействий. Взаимное согласование схемотехнических структур осуществляется за счет близкого расположения соответствующих элементов на кристалле. При этом достигается идентичность (или строгая пропорциональность) параметров в полном интервале эксплуатационных воздействий, так как исходные материалы и процессы технологической обработки для таких элементов практически одинаковы. Принцип схемотехнической избыточности заключается в усложнении схемы с целью улучшения ее качества, минимизации площади кристалла и повышения технологичности. Поэтому в аналоговых ИС вместо конденсатора, занимающего большую площадь, используют более сложные схемотехнические структуры с непосредственными связями.
В настоящее время микроэлектронной промышленностью выпускаются импульсные и широкополосные усилители, усилители низкой, промежуточной и высокой частоты, избирательные усилители, операционные усилители и согласующие элементы, в качестве которых наиболее часто применяются эмиттерные и истоковые повторители.
Аналоговые ИС строятся на элементарных каскадах или многокаскадных секциях. К числуэлементарных каскадов на биполярных транзисторах относятся каскады с общим эмиттером, общим коллектором и общей базой. При использовании полевых транзисторов им аналогичны каскады с общим истоком, общим стоком и общим затвором. Элементарные каскады являются усилителями мощности. Наряду с усилением мощности в них происходит также либо усиление напряжения, либо усиление тока, либо и то и другое одновременно.10.1.2. Усилительный каскад на биполярном транзисторе в схеме с общим эмиттером
Схема каскада показана на рис. 10.1. Переменный сигнал подводится от генератора, а усиленный сигналснимается с коллекторного сопротивленияRк, т.е. между коллектором и землей. Резистор Rr либо специально включается в цепь базы, либо представляет собой внутреннее сопротивление генератора сигнала. В цепь эмиттера включен резистор Rэ для ослабления влияния изменения температуры (см. § 5.3.3), которое проявляется в смещении входных характеристик при заданном токе эмиттера на величину мВ/°С.
Поясним роль резистора . Возрастание температуры при заданном приводит к росту тока эмиттера на величину, т.е. увеличению падения напряжения на резисторена. Это приращение по знаку таково, что оно уменьшает прямое напряжение, а следовательно, стремится уменьшить значение и вернуть его к исходному значению. Обычно этот эффект трактуется как действие отрицательной обратной связи, приводящей к компенсации температурного изменения. В состоянии покоя, когда нет сигнала (= 0), режим работы БТ определяется напряжениямии.
На рис. 10.1 изображена схема с двумя источниками питания и, в которой положительный полюс источника заземлен. В этой схеме генератор сигнала может быть заземлен, что уменьшает уровень паразитных наводок (помехи). Возможно включение источника питанияпоследовательно с генератором сигнала либо между нижним выводом генератора и общей точкой схемы (землей), либо между верхним выводом генератора и базовым электродом транзистора. В первом случае оказывается незаземленным генератор, а во втором – источник питания. В обоих случаях возрастает вероятность появления помех.
На рис. 10.2 показана эквивалентная малосигнальная схема для переменного сигнала низкой частоты (в схеме отсутствуют емкости). По сравнению с рис. 5.25 здесь добавлены генератор сигнала , резистор нагрузкии резисторв цепи эмиттера. С помощью этой схемы можно вычислить важнейшие параметры усилительного каскада: коэффициент усиления напряжения, входное и выходное сопротивления.
Коэффициент усиления по напряжению
(10.1)
С учетом принятых на схеме направлений токов
(10.2)
По закону Кирхгофа для входной цепи .
Так как [см. (5.17)], тоили. Следовательно,и
(10.3)
Подставив (10.2) и (10.3) в (10.1), получим
(10.4)
Так как , а требуемое значение, то (10.4) примет вид
(10.5)
Из формулы (10.5) следуют важные выводы. Первый вывод – коэффициент усиления определяется отношением , что ослабляет влияние изменения температуры (ипри интегральной технологии изменяются пропорционально). Второй вывод – за температурную стабильность, обеспечиваемую применением, приходится расплачиваться потерей . Если, например, = 1 кОм, = 5 кОм, то = 5, т.е. оказывается низким.
Входное сопротивление определяется по эквивалентной схеме как
(10.6)
Входное сопротивление зависит не только от параметров эквивалентной схемы, но и сопротивления нагрузки . Для упрощения вычислений положим (холостой ход по переменному току). Определив токиз (10.3) и подставив его в (10.6), получим
(10.7)
Так как и, то
(10.8)
При = 1 кОм и = 100= 100 кОм. Таким образом, введение для температурной стабилизации одновременно сильно увеличивает входное сопротивление по сравнению с дифференциальным входным сопротивлением (5.45) (сотни ом, килоомы).
Выходное сопротивление каскада по определению
(10.9)
где – выходное напряжение при(холостой ход по переменному току);– выходной ток при(короткое замыкание по переменному току).
Выходное сопротивление – сопротивление переменному току, которое следует измерять со стороны выходных зажимов в отсутствие входного сигнала (). Напряжение измерительного генератора необходимо подводить к выходным зажимам каскада. Прина эквивалентной схеме генераторисключается и в выходной цепи остается резистор[см. (5.80)], а сопротивленияиоказываются включенными параллельно. Поэтому выходное сопротивление
(10.10)

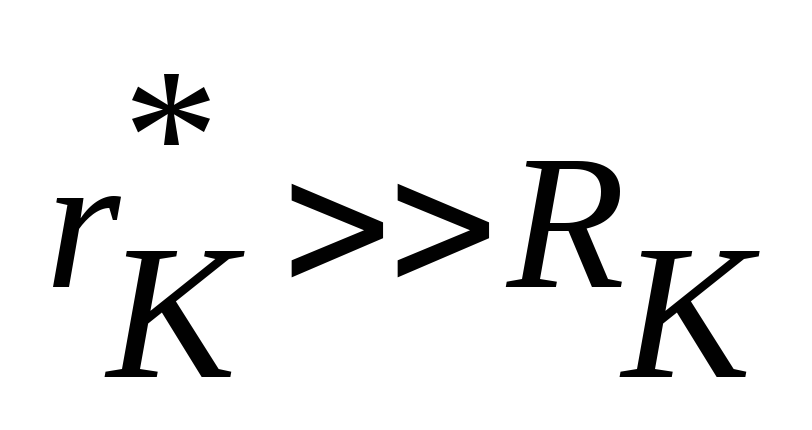

Следует заметить, что коллекторный резистор изготовлен в интегральном усилительном каскаде и параллельно ему может присоединяться внешний резистор. В этом случае нагрузкой является параллельное соединение и, а под выходным сопротивлением следует понимать параллельное соединениеи. Но так как сопротивление велико (), то
(10.11)
т.е. определяется практически сопротивлением коллекторного резистора интегрального усилительного каскада.
