2.1.3. Условие электрической нейтральности

Это условие требует, чтобы суммарный заряд любого объема собственного и примесного полупроводников был равен нулю:

(2.14)

Для 1 см³ собственного полупроводника с концентрациями элек­тронов и дырок

,

где q – абсолютная величина заряда электрона. Это условие нейт­ральности можно переписать в виде

(2.15)

Это соотношение отражает процесс одновременного образова­ния пар электрон –дырка. Естественно, образование таких пар но­сителей с разными знаками зарядов не нарушает нейтральности.

Для объема 1 см³ полупроводника n-типа

или

(2.16)

где – концентрация положительных донорных ионов (считаем, что все атомы доноров ионизированы, поэтомуодновременно есть и концентрация вводимых нейтральных донорных атомов); ин­дексп указывает на тип полупроводника.

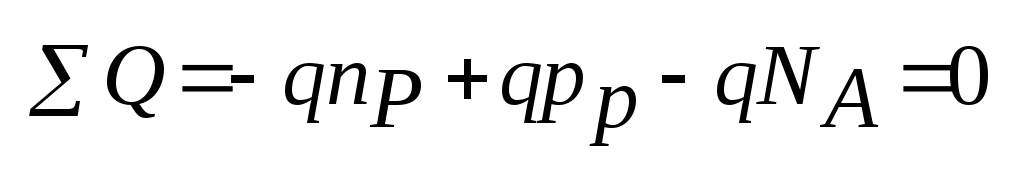

Аналогично для р-полупроводника условие (2.14)

или

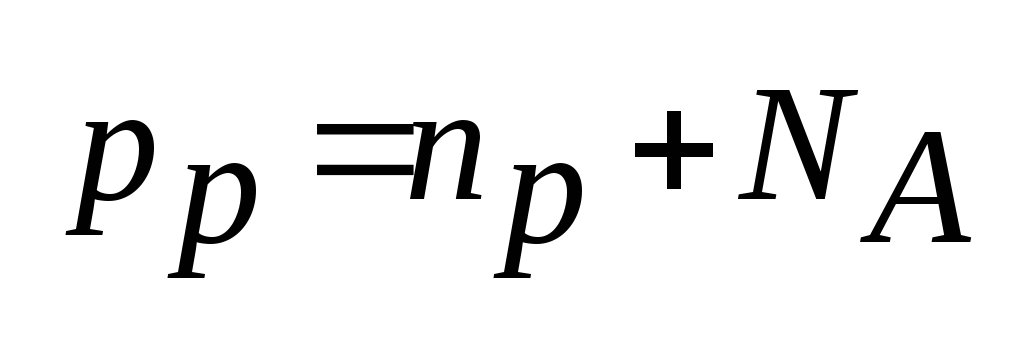

(2.17)

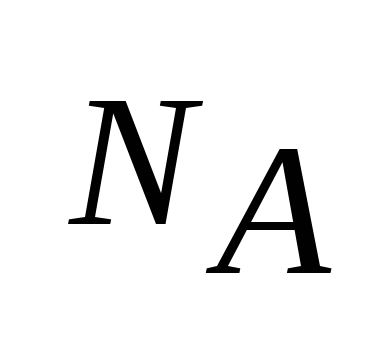

где – концентрация отрицательных акцепторных ионов, а индекср указывает на тип полупроводника.

2.1.4. Концентрация основных и неосновных носителей в примесных полупроводниках

Эти величины, как уже отмечалось, могут быть легко опреде­лены в результате совместного решения уравнений (2.13) и (2.16) или (2.17).

Для n-полупроводника, решив совместно уравнения (2.13) и (2.16), получим

(2.18)

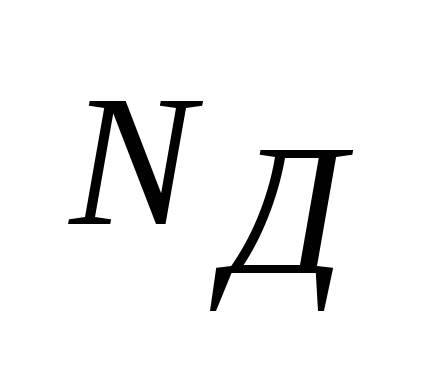

В n-полупроводнике концентрация доноров на несколько поряд­ков больше (>>), поэтому вместо (2.18) можно записать

(2.19)

В n-полупроводнике электроны являются основными носителя­ми, а дырки неосновными, так как >>

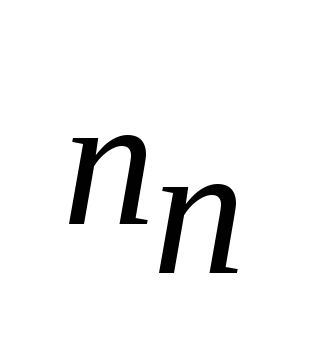

Пример. Концентрация доноров в германии = 10¹⁶ см^-3, = 2,4 10¹³ см ^-3. Концентрация электронов (основных носителей) по формуле (2.19) составит == 10¹⁶ см ^-3, концентрация дырок (неосновных носителей) = 5,76·10²⁶/10¹⁰= 5,76·10¹⁰ см ^-3.

Аналогично для р-полупроводника из уравнений (2.13) и (2.17) получим

(2.20)

При выполнении условия >>

(2.21)

где - концентрация основных носителей, a - неосновных носи­телей (>>).

Результаты (2.19) и (2.21) следовало ожидать, так как при ра­бочих температурах практически все примесные атомы ионизиро­ваны. Но тогда и концентрации неосновных носителей имож­но найти из точных формул (2.18) и (2.20), подставив в них и , т.е.

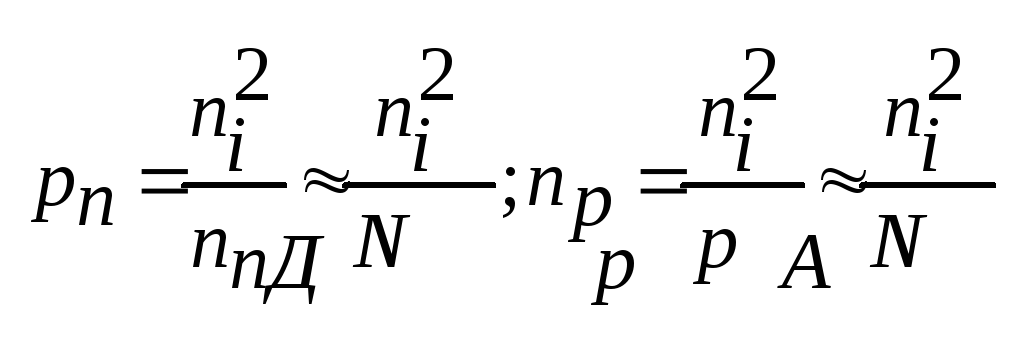

(2.22)

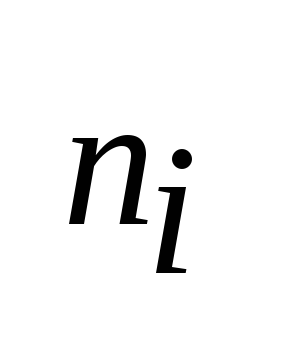

На основании формул (2.22) можно сделать важный вывод, что концентрация неосновных носителей очень сильно зависит от ве­щества. Так как для Si = 1,45·10¹⁰ см ^-3, а для Ge = 2,4·10¹³ см ^-3, то концентрация неосновных носителей, пропорциональная , у Ge будет в (2,4·10¹³/1,45·10¹⁰)² 3·10⁶ раз выше, чем у кремния. Это объясняется различием в ширине запрещенной зоны. Кроме того, концентрации неосновных носителей сильно зависят от температуры, так как от нее по формуле (2.12) экспоненциально зависит .

При некоторой температуре концентрация , сравнивается с концентрацией донороввn-полупроводнике. Назовем эту тем­пературу максимальной (T_mах). При Т>T_mах >, т.е. концентра­ция электронов будет определять­ся не примесью, и поэтому теряет смысл термин «основные носители». В результате генерации пар носителей концентрации электро­нов и дырок оказываются одинако­выми, как в собственном полупро­воднике, и с ростом температуры увеличиваются по экспоненциальному закону. Аналогичный процесс происходит при росте темпера­туры вр-полупроводнике.

На рис. 2.3 показана температурная зависимость концентрации электронов в кремнии n-типа. Существует подъем кривой на началь­ном участке от T=0 К до некоторой температуры, при которой закон­чится ионизация доноров. Затем в довольно широком диапазоне температур (включающем комнатную) концентрация равна концент­рации примеси, т.е. электроны являются основными носителями. При высоких температурах (Т > T_mах) концентрация определяется генерацией пар носителей, т.е. величиной , экспоненциально рас­тущей с повышением температуры.
