Министерство образования и науки Российской Федерации

федеральное государственное автономное образовательное учреждение

высшего профессионального образования

«Северный (Арктический) федеральный университет имени м.В. Ломоносова»

(наименование специальности)

(фамилия, имя, отчество студента)

Колледж

курс

группа

ОТЧЁТ

по лабораторно-практическим занятиям

По дисциплине

Отметка о зачёте

(дата)

Преподаватель

(должность)

(подпись)

(и.,о., фамилия)

Архангельск

2012

Лабораторная работа №1

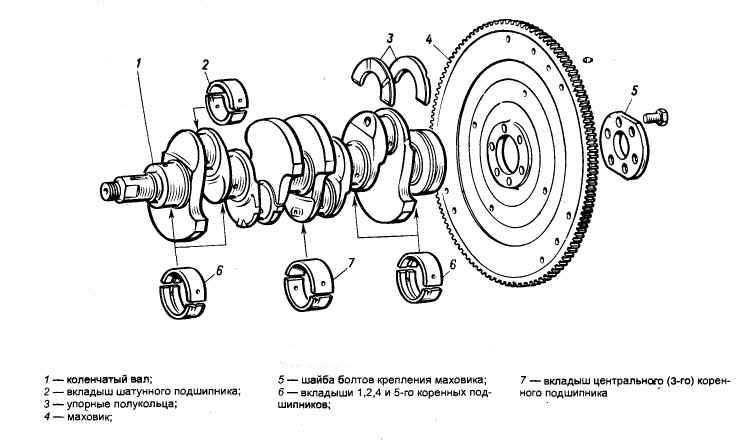

Тема: Изучение и анализ конструкций кривошипно-шатунного механизма (КШМ)

Цель: Ознакомиться с устройством КШМ различных двигателей, уметь анализировать их конструктивные особенности

Вывод: Мы ознакомились с устройством КШМ и научились анализировать их.

Лабораторная работа №2

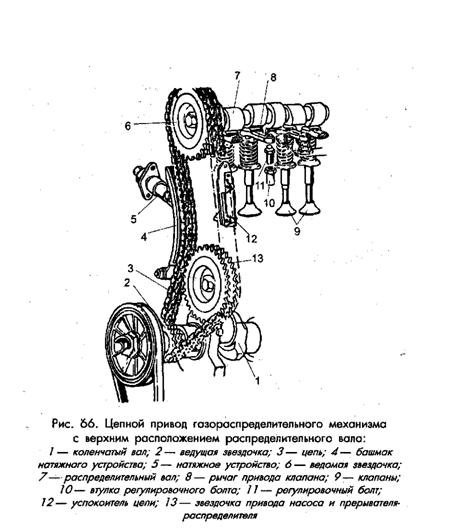

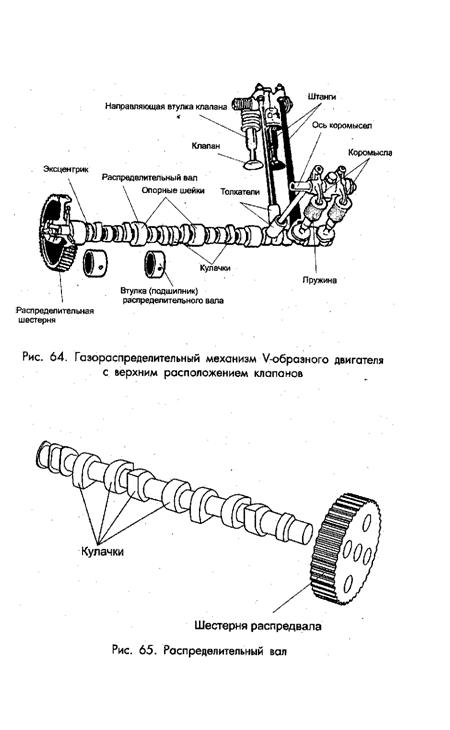

Тема: Изучение и анализ конструкции газо – распределительного механизма(ГРМ)

Цель: Ознакомиться с устройством ГРМ различных двигателей, уметь анализировать их конструкционные особенности

Вывод: Мы ознакомились с устройством ГРМ и научились анализировать их.

Лабораторная работа №3

Тема: Изучение и анализ конструкций систем охлаждения транспортных двигателей

Цель: Ознакомиться с устройством систем охлаждения различных двигателей, уметь анализировать их конструктивные особенности

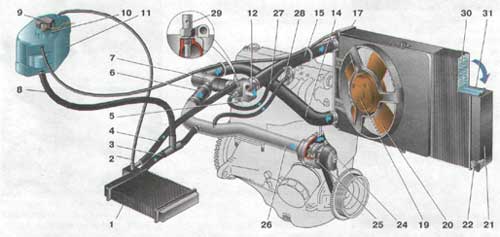

1 - радиатор отопителя; 2 - пароотводящий шланг радиатора отопителя; 3 - шланг отводящий; 4 - шланг подводящий; 5 - датчик температуры охлаждающей жидкости (в головке блока); 6 - шланг подводящей трубы насоса; 7 - термостат; 8 - заправочный шланг; 9 - пробка расширительного бачка; 10 - датчик указателя уровня охлаждающей жидкости; 11 - расширительный бачок; 12 - выпускной патрубок; 13 - жидкостная камера пускового устройства карбюратора; 14 - отводящий шланг радиатора; 15 - подводящий шланг радиатора; 16 - пароотводящий шланг радиатора; 17- левый бачок радиатора; 18 - датчик включения электровентилятора; 19 - электродвигатель вентилятора; 20 - крыльчатка электровентилятора; 21 - правый бачок радиатора; 22 - сливная пробка; 23 - кожух электровентилятора; 24 - зубчатый ремень привода механизма газораспределения; 25 - крыльчатка насоса охлаждающей жидкости; 26 - подводящая труба насоса охлаждающей жидкости; 27 - шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 - шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 - датчик температуры охлаждающей жидкости в выпускном патрубке; 30 - трубки радиатора; 31 - сердцевина радиатора.

Вывод: Мы ознакомились с устройством системы смазки и научились анализировать их.

Лабораторная работа №4

Тема: Изучение и анализ конструкций систем смазки транспортных двигателей

Цель: Ознакомиться с устройством систем смазки различных двигателей, уметь анализировать их конструктивные особенности

Вывод: Мы ознакомились с системой смазки и научились анализировать ее.

Лабораторная работа №5

Тема: Изучение и анализ конструкций системы питания карбюраторного двигателя

Цель: Ознакомиться с устройством системы питания карбюраторного двигателя, уметь анализировать их конструктивные особенности

Система питания автомобиля:

1 — топливный бак; 2 — датчик указателя уровня топлива; 3 — карбюратор; 4 — воздушный фильтр;  5 — топливный насос; 6 — шланг подвода нагретого воздуха; 7 — выпускной трубопровод; 8 — дополнительный глушитель; 9 — основной глушитель; 10 — труба глушителя; 11 — топливо провод

Схема работы топливного насоса:

1 — фильтр; 2 — всасывающий клапан; 3 — нагнетательный клапан; 4 — подводная трубка; 5 — головка топливного насоса; 6 — штанга привода; 7 — тяга диафрагмы; 8 — рычаг привода топливного насоса; 9 — ось рычага привода



Вывод :Мы ознакомились с системой питания карбюраторного двигателя.
