1. Описание прибора

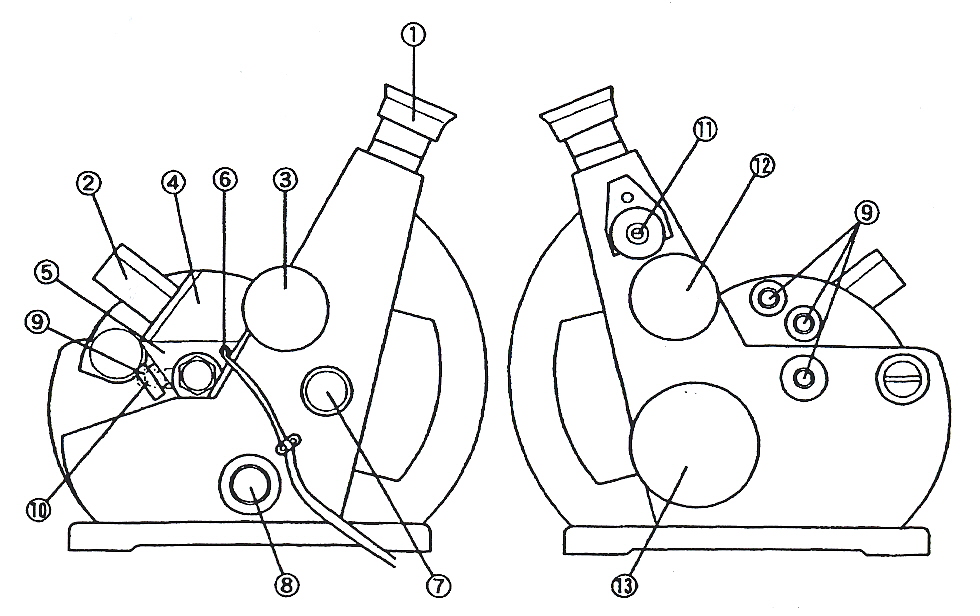

Внешний вид лабораторного рефрактометра Аббе NAR-1T представлен на рисунке 13.

1. Окуляр.

Через окуляр можно наблюдать область рефракции и шкалу. Если включена осветительная лампа, то область шкалы яркая и хорошо видна через окуляр, как показано на рисунке 14. На верхней части рисунка изображена разграничительная линия, находящаяся между освещённой и тёмной частями, которая появляется только тогда. Когда измерительная ручка повёрнута должным образом.

Рис. 13 Рефрактометр Аббе NAR-1T Рис.14 Поле зрения в окуляре рефрактометра

2. Лампа для освещения образца

Лампа для освещения используется при измерении коэффициента преломления в жидкостях. Для измерения преломления образцов твёрдых тел используется естественное освещение.

3. Ручка для открывания/закрывания призмы

Поворот этой ручки вперёд приводит к поднятию осветительной призмы примерно на 1см. Удобно использовать ручку открывания/закрывания призмы для разъединения осветительной и измерительной призм друг от друга при измерении вязких образцов.

4. Измерительная призма

Измерительная призма является важнейшим звеном прибора, поэтому необходимо соблюдать меры предосторожности для предотвращения повреждений и коррозии призмы.

5. Термистор

Термистор прикреплён к измерительной призме сбоку и служит для постоянного измерения её температуры.

6. Осветитель шкалы

Благодаря освещению этой лампой чёрная шкала и индикаторная линия, выгравированные на стекле, становятся хорошо заметными на зелёном поле.

7. Осушительный контейнер

Таблетка осушителя находится внутри осушительного контейнера и хорошо видна через стекло. Когда осушитель становится влажным его цвет изменяется с голубого (цвет хлорида кобальта) на красный. Для замены покрасневшей таблетки осушителя необходимо снять крышку контейнера.

8. Штуцеры для подключения к водяной бане

Предназначены для подачи воды постоянной температуры к призме. Два штуцера расположены на левой и правой стороне измерительной призмы, два перед осветительной призмой.

9. Световое отверстие для измерения отражения

Для измерения отражения удалите крышку со светового отверстия, чтобы впустить свет и осветить образец.

10. Калибровочный винт

Головка калибровочного винта находится в центре металлического кольца (калибровочная секция). Для калибровки шкалы поверните этот винт специальной отвёрткой (отвёртка находится между кольцом и корпусом как показано на рисунке (13)

11. Ручка компенсатора дисперсии

Ручка регулятора дисперсии используется для ахроматизации границы светотени, появляющейся в результате преломления света на поверхности измерительной призмы. Вследствие рассеивания лучей граница светотени получается радужной, расплывчатой; компенсатор дисперсии устраняет это явление.

12. Измерительная ручка

Передвижением измерительной ручки совмещают точку перекрестия с границей раздела полей. Положение границы раздела полей соответствует углу полного внутреннего отражения и зависит от показателя преломления анализируемой жидкости.

Устройство рефрактометра (рис. 25) основано на явлении полного внутреннего отражения луча света на границе двух сред (одна – стеклянная призма, другая – анализируемый раствор) или на положении предельного луча на границе светотени.

Рис. 15 Схема рефрактометра Аббе NAR-1T

1 – свет от источника; 2 – зеркало; 3 – осветительная призма; 4 – измерительная призма;

5 – компенсатор; 6 – объектив; 7 – призма;

8 – пластинка с визирными штрихами и шкалой показателей преломления; 9 – окуляр

Луч от источника 1 попадает на зеркало 2 и, отражаясь, походит в верхнюю осветительную призму 3, затем в нижнюю измерительную призму 4, изготовленную из специального стекла с высоким показателем преломления. Между гипотенузными поверхностями призм 3 и 4 капилляром помещают 1 – 2 капли анализируемой жидкости. Чтобы избежать механических повреждений призмы, капилляр не должен касаться призмы.

Поверхность призмы 4 служит границей раздела, на которой происходит преломление луча света. Вследствие рассеивания лучей граница светотени получается радужной, расплывчатой; компенсатор дисперсии 5 устраняет это явление. Далее свет проходит через объектив 6 и призму 7. На пластинке 8 нанесены визирные штрихи (две крестообразно пересечённые прямые линии) и шкала показателей преломления, наблюдаемая в окуляре 9. По шкале отсчитывают показатель преломления с тремя знаками после запятой, четвёртый знак оценивают на глаз.
