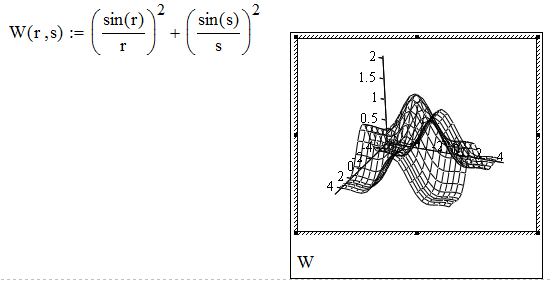

3. Трехмерные графики.
Д
ля
построения трехмерного графика функции
необходимо определить функцию от двух
аргументов в рабочем документе, выбрать,
например, шаблон Surface
Plot
на панели Graph
и вставить имя функции в единственный
местозаполнитель:
Трехмерный график можно вращать, если перемещать указатель мыши в его пределах при нажатой левой кнопке. Если сделать это при нажатой клавише Shift, то график будет вращаться самостоятельно. Для остановки необходим клик левой кнопкой в поле графика.
Масштаб графика изменяется с помощью вращения колесика мыши. Отформатировать вид графика, включая представление, раскраску и подсветку можно с помощью окна форматирования после двойного клика мыши на графике.
Испытайте и попытайтесь запомнить различные способы управления отображением трехмерного графика поверхности.
Контрольные вопросы:
Охарактеризуйте интерфейс окна Мастера вставки встроенных функций. Как производится вставка функции в рабочую область документа?
Откройте окно мастера вставки функций и, используя список в левой области окна, охарактеризуйте назначение основных категорий встроенных функций Mathcad.
Поясните назначение встроенных функций rnd, ceil, floor, round, trunc, if, Find.
Как осуществить присвоение переменной текстового (строкового) значения?
Как определяются пользовательские функции?
Продемонстрируйте вставку и форматирование графика в прямоугольной системе координат.
Изложите (продемонстрируйте) алгоритм графического и численного решения алгебраических уравнений.
Продемонстрируйте вставку и управление параметрами отображения трехмерного графика поверхности.
