МІНІСТЕРСТВО ОСВІТИ, НАУКИ МОЛОДІ І СПОРТУ УКРАЇНИ
Харківська національна академія міського господарства
Кафедра ГІС і геодезії
Робочий зошит №2
до виконання лабораторних робіт
з дисципліни
«Топографія»
( 1-й семестр)
Виконав студент гр. ________
______________________________
Перевірив ____________________
______________________________
Харків 2012
ЗМІСТ
Лабораторна робота № 5
Лабораторна робота № 6
Лабораторна робота № 7
Лабораторна робота № 8
Лабораторна робота № 5
Моделювання рельєфу
Визначення поняття рельєфу: рельеф – это совокупность форм земной поверхности_________________________________________________________
Форми рельєфу: _выпуклые с кривизной +, вогнутыес кривизной - , плоские с уклоном «+», плоские с уклоном »-«, горизонтальные с уклоном»0», и сочетания форм
Опукла Угнута Плоска Сполучення
Рис Форми рельєфу
Визначення (узагальнене ) поняття моделі обєкту (рельєфу) – это знаковый образ земной поверхности (оригинала), воспроизводящий его характеристики , структуру и свойства
Властивості рельєфу як топографічної поверхні (ТП) :
рельеф- топографическая поверхность сложной формы не имеющая аналитического описания для больших территорий.
Свойства ТП – непрерывность , ограниченность по высоте, монотонность изменения. На ТП всегда можно выделить достаточно малые участки , в пределах которых поверхность можно считать элементарной - например плоскостью
3. Визначення поняття цифрова модель рельєфу : 1 это цифровая форма представления земной поверхности в виде матрицы высот или списка трехмерных координат.
2. Это множество, элементами которого являются топографическая информация о местности и правила обращения с ней

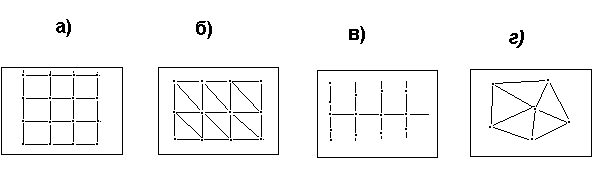

3.1 Види цифрових моделей поверхонь рельєфу :
Регулярные – а) с квадратной сеткой; б) с тругольной сеткой. Полурегулярные – магистраль+ поперечники . Структурные
4. Проекція з числовими позначками п ц п
4.1 Дайте визначення проеції з числовими позначками – это модель поверхности, в которой плановое положение точек описано графически( в виде сетки с заданным шагом), а высотное описано цифрами-высотами точек в одной из систем высот
4.2 Для ділянки місцевості представленої у проекції з числовими позначками побудувати регулярну цифрову модель рельєфу з кроком сітки 40м в умовній системі координат.
X
48,2 49,6 50,8 52,5 53,8
|
49,4 |
50,2 |
51,8 |
А |
48,7 |
49,5 |
50,9 |
1 |
48,3 |
49,2 |
5 0,6 49,6 |
48,3 52,6
47,4 51,5
47,6
0 40 80 120 160 Y
1: 2000
Регулярна цифрова модель рельєфу з квадратною сіткою і кроком 40 м
№ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Х |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
40.0 |
40.0 |
40.0 |
40.0 |
40.0 |
Y |
0.0 |
40.0 |
80.0 |
120.0 |
160.0 |
0.0 |
40.0 |
80.0 |
120.0 |
160.0 |
H |
47.6 |
48.3 |
49.2 |
50.6 |
49.6 |
47.4 |
48.7 |
49.5 |
50.9 |
51.5 |
|
||||||||||
№ |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
Х |
80.0 |
80.0 |
80.0 |
80.0 |
80.0 |
120.0 |
120.0 |
120.0 |
120.0 |
120.0 |
Y |
0.0 |
40.0 |
80.0 |
120.0 |
160.0 |
0.0 |
40.0 |
80.0 |
120.0 |
160.0 |
H |
48.3 |
49.4 |
50.2 |
51.8 |
52.6 |
48.2 |
49.6 |
50.8 |
52.5 |
53.8 |
Цифрова модель квадрата 1 : 1 0.0 0.0 47.6
2 40.0 0.0 47.4
3 40.0 40.0 48.7
4 0.0 40.0 48,3
