24. Виды капитального ремонта гнп.
Капитальный ремонт МГНП можно разделить на следующие виды:
капремонт с заменой изоляции без восстановления несущей способности стенки трубы.
капремонт с заменой изоляции с восстановлением несущей способности стенки трубы.
выборочный ремонт.
Выборочный ремонт – это локальный ремонт ЛЧ ГНП с целью ликвидации дефектов на ограниченном участке ГНП. Выборочный ремонт без остановки перекачки может выполнятся при давлении не более 2,5 МПа без подъёма Тр-да с сохранением его положения в траншее согласно требованием действующих нормативных документов для конкретного метода ремонта.
Выборочный ремонт включает:
- ремонт участков длиной до 20 Dy;
- ремонт протяженных участков методом последовательных захватов или с использованием грунтовых опор;
- ремонт участков, прилегающих к узлам линейной арматуры;
- ремонт участков трубы с гофрами, с заменой «катушки», узлов линейной арматуры и т.п.
25. Способы производства капитального ремонта гнп.
По характеру выполняемых работ кап. ремонт делят:
капремонт с заменой изоляции без восстановления несущей способности стенки трубы.
капремонт с заменой изоляции с восстановлением несущей способности стенки трубы.
выборочный ремонт.
Способы кап. ремонта.
Кап ремонт с заменой труб производят следующими способами:
Путем укладки в совмещенную траншею вновь прокладываемого ТП или его участка рядом с заменяемым с последующим демонтажем последнего.
Путем укладки в отдаленную траншею в пределах существующего технологического коридора вновь прокладываемого участка ТП с промежуточным вскрытием и демонтажем заменяемого ТП.
Путем демонтажа заменяемого ТП и укладки вновь прокладываемого во вновь разработанную траншею или в существующую.
Капремонт НП с заменой изоляции и при необходимости с восстановлением несущей способности стенки трубы может производиться без остановки НП:
С подъемом ТП в траншее d=219-720 мм.
С подъемом и укладкой ТП на лежки в траншее d=219-720 мм.
Без подъема с сохранением положения в транше d=820-1220 мм.
Кап ремонт ГП с заменой изоляции и при необходимости с восстановлением несущей способности стенки трубы после полного освобождения от газа до давления 100-500 Па:
С подъемом и укладкой ТП на лежки в траншее.
С подъемом трубы в траншее.
С подъемом и укладкой ТП на лежки на бровке траншеи.
Ремонт ТП в траншее с подкопкой под трубу.
С прокладкой новой нитки параллельно действующей (применяется, когда остановка трубы невозможна).

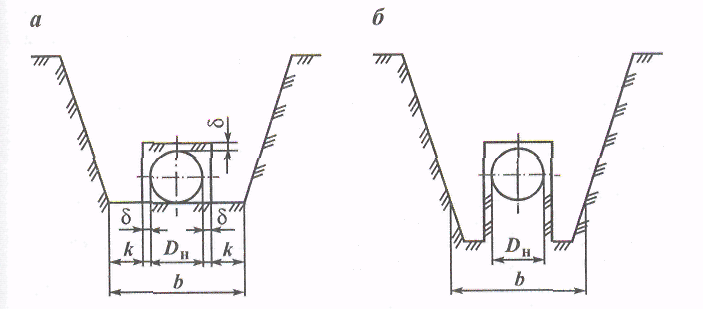

При ремонте вскрытие ТП производится по двум схемам: а) при ремонте с подъемом он вскрывается до нижней образующей; б) при ремонте без подъема (с подкопом) ТП должен быть вскрыт ниже нижней образующей на глубину не менее 1 м.
26. Способы производства кап. Ремонта гнп с заменой труб.
Кап ремонт с заменой труб производят следующими способами:
укладкой в совмещенную траншею вновь прокладываемого ТП или его участка рядом с заменяемым с последующим демонтажем последнего;
укладкой вновь прокладываемого ТП в отдаленную траншею в пределах существующего технологического коридора коммуникаций или вне его с последующим вскрытием и демонтажем заменяемого;
демонтажем заменяемого участка ТП и укладкой вновь прокладываемого участка в прежнее проектное положение ТП
