  1. Перспективное изображение точки

П

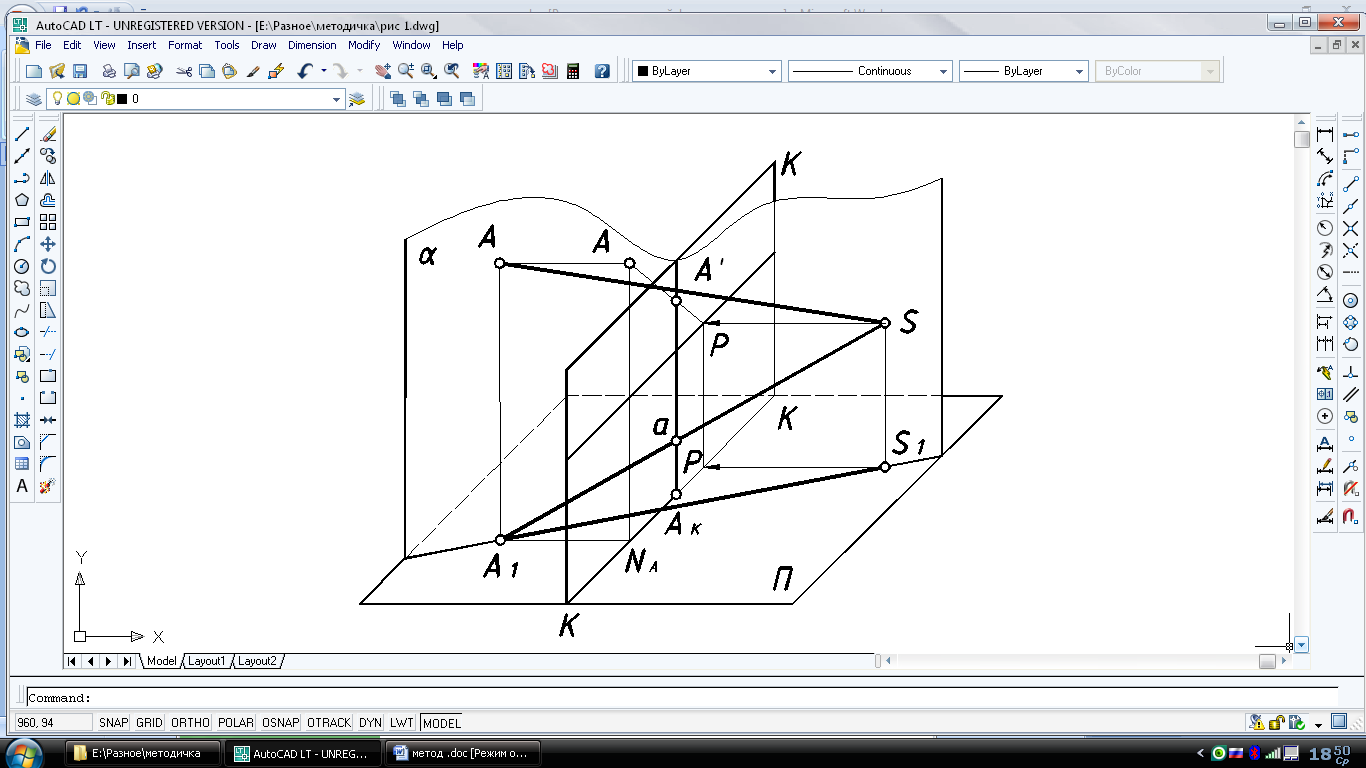

Рис. 2.1. Изображение точки А

в пространстве [1]

редставим заданную точку А в предметном пространстве (рис. 2.1) и её проекцию А1 на плоскости. Требуется построить перспективное изображение точки А. Для этого необходимо провести луч от зрителя в точку А. Точка пересечения А1 с картинной плоскостью дает перспективное изображение точки А. Следовательно, для того, что бы определить положение А1 точки А необходимо луч AS заключить в горизонтально проецирующую плоскость α и найти линию пересечения двух плоскостей α и К, на которой будет находиться перспективное изображение А1 в пересечении с лучом AS. Соединяя проекцию А1 с точкой S, получим точку а, которую будем называть вторичной перспективной проекцией.

На чертеже (рис. 2.2) построение будет следующим: соединяя точку стояния S1 с проекцией А1 получим на следе картинной плоскости точку Ак. Находим начальную точку NА и конечную, которая совпадет с точкой Р. Затем справа строим перспективное изображение точки. Для чего на основании картины КК переносим все точки АКNА и Р1. Находим точку А на заданной высоте и соединяем точки А и NA с точкой Р=S, а из точки АК восстановим перпендикуляр, который в пересечении с лучом AS даст перспективное изображение А1 точки А и вторичную проекцию а, которые будут лежать на одном перпендикуляре к следу картины.

Рис. 2.2. Перспективное изображение точки А на чертеже [1]

  1. Перспективное изображение прямой

    1. Перспективное изображение горизонтальной прямой

Представим бесконечную прямую, параллельную предметной плоскости, заданную отрезком АВ, расположенным в предметном пространстве (рис 3.1). В перспективном изображении прямая имеет две характерные точки - начальную и конечную. Начальная точка N является следом прямой на картинной плоскости К. Для этого, чтобы найти конечную точку F, построим изображение в перспективе промежуточных точек прямой.

Возьмем на заданной прямой несколько точек: А,В,С и т.д. Проведем

лучи от точки зрения S к каждой точке прямой, видим, что чем дальше

Рис. 3.1. Перспектива прямой АВ в пространстве [1]

точка прямой АВ от картины, тем острее угол, образуемый лучом с этой

линией. Постепенно лучи будут приближаться к положению, параллельному данной прямой.

Луч, проведенный в точку, удаленную на бесконечно большое расстояние от картины, пройдет параллельно самой прямой и пересечет картину в точке F, расположенной на линии горизонта. Прямая NF будет полной перспективой рассматриваемой прямой АВ, параллельной предметной плоскости П.

Точка F на линии горизонта называется точкой схода.

Лучи AS и BS ограничивают на полной перспективе прямой перспективное изображение А1В1 отрезка АВ.

Можно для перспективного изображения отрезка воспользоваться горизонтальными проекциями лучей S1A1 и S1B1, которые в пересечении с основанием картины дадут точки АК, ВК. Проведя перпендикуляры к основанию картины через эти точки, найдем на пересечении с полной перспективой прямой точки А1, В1.

Для того, чтобы перспективное изображение прямой было однозначно обратимым, необходимо перспективу прямой дополнить перспективой ее горизонтальной проекции, последняя называется вторичной проекцией.

На рис. 3.1 полной вторичной проекцией прямая N1F, вторичной же проекцией отрезка АВ будет отрезок А0В0на картине.

Для построения перспективного изображения описанным способом необходимо, чтобы объект был задан двумя ортогональными проекциями, горизонтальная плоскость которого принимается за предметную плоскость П.
