ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Государственное образовательное учреждение высшего профессионального образования
"ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ"
ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
Кафедра ГНГиД
Техническая эстетика, дизайн и прикладная геометрия
Методические указания «Перспектива»
к самостоятельной работе студентов
специальностей:
052400 - Дизайн,
151002 – Металлообрабатывающие станки и комплексы,
200503 – Стандартизация и сертификация,
220501 – Управление качеством,
150501 – Материаловедение в машиностроении,
151001 – Технология машиностроения,
150203 – Сварочное производство
всех форм обучения
Тюмень 2011
Утверждено на заседании кафедры «Графики, начертательной геометрии и дизайна»
Протокол № 3 от 8.02.2011 г.
Составители: Помигалова Т.Е., доцент, к.т.н.,
Клиперт О.Я., ассистент,
Фролкова Е.А., ассистент,
Конкина Е.В., ассистент
|
© Государственное образовательное учреждение высшего профессионального образования «Тюменский
государственный нефтегазовый университет», 2011 |
Техническая эстетика, дизайн и прикладная геометрия
Методические указания «Перспектива»
к самостоятельной работе студентов
специальностей:
052400 - Дизайн,
151002 – Металлообрабатывающие станки и комплексы,
200503 – Стандартизация и сертификация,
220501 – Управление качеством,
150501 – Материаловедение в машиностроении,
151001 – Технология машиностроения,
150203 – Сварочное производство
всех форм обучения
Составители: Помигалова Т.Е., доцент, к.т.н.,
Клиперт О.Я., ассистент,
Фролкова Е.А., ассистент,
Конкина Е.В., ассистент
Подписано к печати Бум. ГОЗНАК
Заказ № Уч. - изд.л.
Формат 60/90 1/16 Усл. печ. л.
Отпечатано на RISO GR 3770 Тираж 35 экз.
Издательство
государственного образовательного учреждения высшего профессионального образования
«Тюменский государственный нефтегазовый университет»
625000, Г. Тюмень, ул. Володарского, 38
Отдел оперативной полиграфии издательства
625039, Г. Тюмень, ул. Киевская, 52
Линейная перспектива. Основные понятия и определения
Перспективой называется изображение, построение которого основано на методе центрального проецирования. Слово перспектива происходит от латинского perspicere и означает «увиденный насквозь, ясно увиденный». Перспектива подчиняется законам и правилам, по которым можно изображать предметы так, как они представляются нашему глазу в пространстве [1].
В зависимости от того, на какую поверхность строят перспективу, различают виды перспектив: линейную, панорамную, купольную и др.
Линейная перспектива – изображение на плоскости.
Величина и форма предметов зрительно изменяются в зависимости от степени их удалённости и различного положения по отношению к точке зрения наблюдателя. Так, одинаковые по размерам постройки мы видим на близком расстоянии крупными, а вдали – маленькими; стены их кажутся нам не прямоугольными, а имеющими вид трапеций. Видимые в случайных поворотах окружности кажутся эллипсами, прямые углы – острыми или тупыми, горизонтальные линии – вертикальными или наклонными, параллельные прямые зрительно сходятся в одной точке.
П ерспективное изображение сооружения можно получить, если перед сооружением поставить прозрачную плоскость (стекло) и по стеклу обвести краской видимые контуры изображения. Изображение на стекле будет перспективным. В этом случае стекло будет так называемой картинной плоскостью или картиной (рис 1.1).

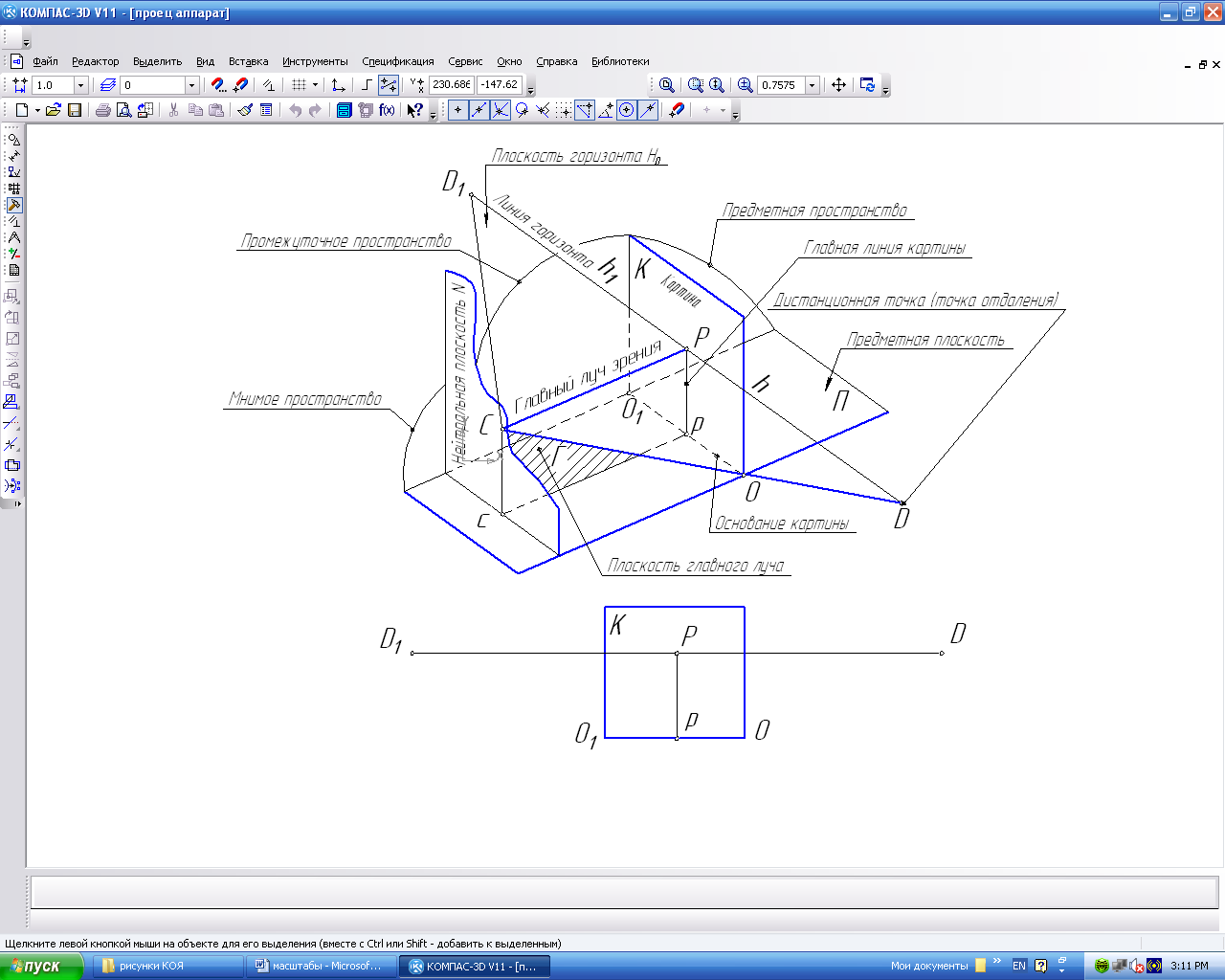

Рис.1.1. Схема
перспективных построений
Горизонтальную плоскость земли, пола или стола, на которой находятся изображаемые объекты и зритель, принято называть предметной плоскостью. Пересечение вертикальной картинной плоскости с горизонтальной предметной называют основанием картины.
Глаз наблюдателя соединен с каждой точкой наблюдаемых объектов лучами зрения. Множество лучей зрения образуют конус зрения, вершина которого находится в глазу наблюдателя. Пересечение лучей зрения с воображаемой картинной плоскостью показывает натуру так, как её воспринимает наблюдатель. В середине конуса зрения проходит луч, перпендикулярный к картинной плоскости, который называют главным или центральным лучом зрения. Положение центрального луча зрения соответствует тому, с какой высоты смотрит наблюдатель. В зависимости от этого центральный луч пересекает картинную плоскость на определённой высоте (в точке Р). Точка Р в картине находится на линии горизонта. В этой точке зрительно сходятся все перспективные изображения удаляющихся прямых линий, перпендикулярных к картинной плоскости.
Если мы представим себе в пространстве множество вертикальных плоскостей, перпендикулярных к картинной, то та из них, которая пройдёт через главный луч зрения, будет видна как вертикальная прямая, называемая главной линией картины. Вертикальные плоскости, находящиеся правее главного перпендикуляра, будут видны слева, а находящиеся левее его – справа. Намеченные на этих плоскостях горизонтальные линии будут направлены к главному перпендикуляру и к горизонту, т. е. к точке Р, которая находится одновременно и на главном перпендикуляре, и на горизонте (рис 1.1).
