11. Крыши гражданских зданий
В современном гражданском строительстве наиболее широко применяют малоуклонные чердачные крыши с внутренним водостоком, несущими и ограждающими конструкциями из железобетона. Хотя традиционные конструкции крыш по деревянным стропилам с наружным водостоком также находят свое применение.
В практике отечественного гражданского строительства принято:
1) в зданиях высотой до 2-х этажей включительно допускается устройство неорганизованного водостока при выносе карниза около 0,5 м и обязательном устройстве козырьков над входом и балконами второго этажа (кроме того, здания с неорганизованным водостоком не должны располагаться вблизи красной линии, в опасной близости для пешеходов на тротуарах);
2) в зданиях от 3 до 5 этажей устраивается только организованный (наружный или внутренний) водосток с крыш;
3) в зданиях высотой более 5 этажей оборудуются системы внутреннего организованного водостока (причем размещение водосточных стояков и отводных труб не допускается в пределах квартир).
При высоте зданий более 10 м обязательно устройство ограждения или парапета высотой не менее 0,6 м. На чердаке вдоль всего здания должен предусматриваться сквозной проход размерами не менее 1,2х1,6(h) м. Местами допускается понижение высоты прохода до 1,2 м на участках длиной не более 2 м.
При проектировании внутреннего водостока обычно принимается по одной водоприемной воронке на планировочную секцию, но не менее 2-х на здание. При наружном организованном водостоке шаг водосточных труб вдоль фасада не должен превышать 20 м, а сечение труб принимается из расчета не менее 1,5 см2 на 1 м2 площади крыши.
Железобетонные полносборные крыши (чердачные, бесчердачные и эксплуатируемые) проектируют с уклоном до 5%. Чердачные крыши - основной вариант. Бесчердачные крыши применяют в малоэтажных массовых общественных зданиях, а также на ограниченных по площади участках покрытий многоэтажных зданий (над машинными отделениями лифтов, над лоджиями и эркерами, пристроенными магазинами, над входами, вестибюлями, тамбурами и пр.). Эксплуатируемые крыши, используемые в рекреационных целях, устраиваются над всем зданием или его частью.
По методу удаления воздуха из системы вытяжной вентиляции через конструкцию покрытия различают крыши с холодным, теплым или открытым чердаком (рис. 11.1).
Своеобразным вариантом таких крыш могут служить решения, перекликающиеся с традиционными формами мансардных крыш с наклонными фризовыми панелями и вертикальными фризовыми панелями, имитирующими щипец.

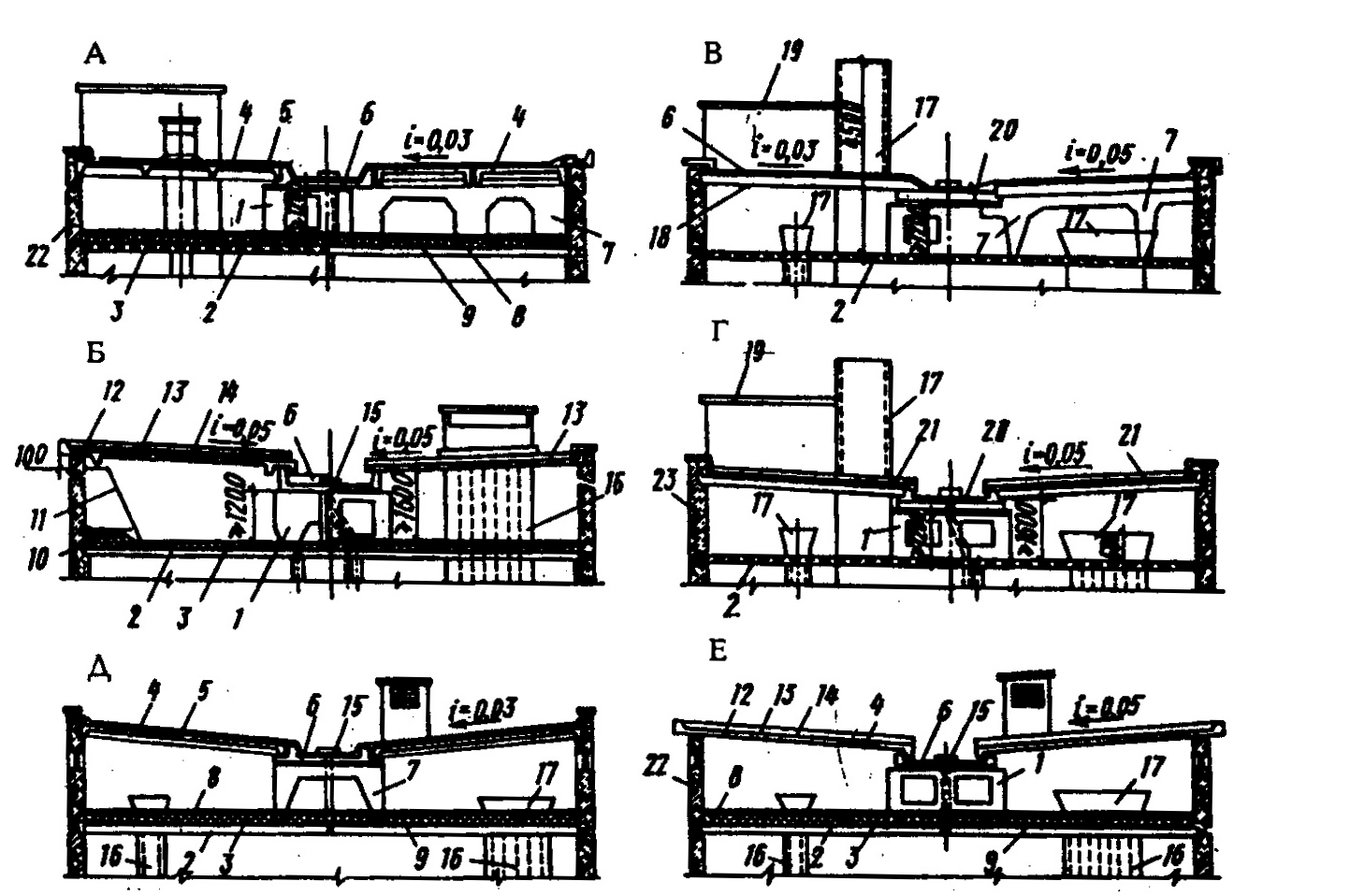

Р
ис.
11.1. Конструкции чердачных крыш:
А, Б - с холодным чердаком с рулонной (А) и безрулонной (Б) кровлей; В, Г – с теплым чердаком с рулонной (В) и безрулонной (Г) кровлей; Д, Е – с открытым чердаком с рулонной (Д) и безрулонной (Е) кровлей; 1 – опорный элемент; 2 – плита чердачного перекрытия; 3 – утеплитель; 4 - неутепленная кровельная панель; 5 – рулонный ковер; 6 – водосборный лоток; 7 – опорная рама; 8 – защитный слой; 9 – пароизоляционный слой; 10 – полоса рубероида; 11 – опорный элемент фризовой панели; 12 – кровельная плита безрулонной кровли; 13 – гидроизоляционный слой (мастика или окраска); 14 – П-образная плита-нащельник; 15 – водосточная воронка; 16 – вентиляционный блок (шахта); 17 – оголовок вентиляционного блока; 18 – легкобетонная однослойная кровельная плита; 19 – машинное отделение лифта; 20 – легкобетонная плита лотка; 21 - двухслойная кровельная плита; 22 – неутепленная фризовая панель; 23 – утепленная фризовая панель
Вентиляционные каналы пересекают пространство крыши с холодным чердаком.
Теплый чердак служит воздухосборной камерой системы вытяжной вентиляции здания: вентблоки завершаются в чердачном пространстве оголовком высотой 0,6 м. В центральной зоне теплого чердака устраивают общую вытяжную шахту – одну на планировочную секцию здания.
Конструкции крыш с открытым чердаком аналогичны крышам с холодным чердаком, но отличаются тем, что вентканалы обрываются над чердачным перекрытием (как в теплых крышах). Удалению воздуха из пространства чердака способствуют увеличенные вентиляционные отверстия во фризовых панелях.
Конструкции раздельных бесчердачных крыш содержат те же элементы, что и чердачные крыши, но в связи с тем, что воздушное пространство в них имеет высоту до 0,6 м, то решение опорных конструкций упрощено.
Кровельные панели безрулонных крыш представляют собой тонкостенные (40 мм) ребристые железобетонные плиты. Стыковые грани снабжены ребрами высотой 100 мм. Стыки защищаются нащельниками или сопряжены внахлестку и герметизированы.
Совмещенные крыши построечного изготовления устраивают путем послойной укладки по перекрытию пароизоляционного слоя, отсыпки (укладки) по уклону теплоизоляционного слоя, выравнивающей стяжки и многослойного гидроизолирующего рулонного ковра. Подобная конструкция наиболее трудоемка и отличается наихудшими эксплуатационными свойствами, ее применение следует всемерно ограничивать.

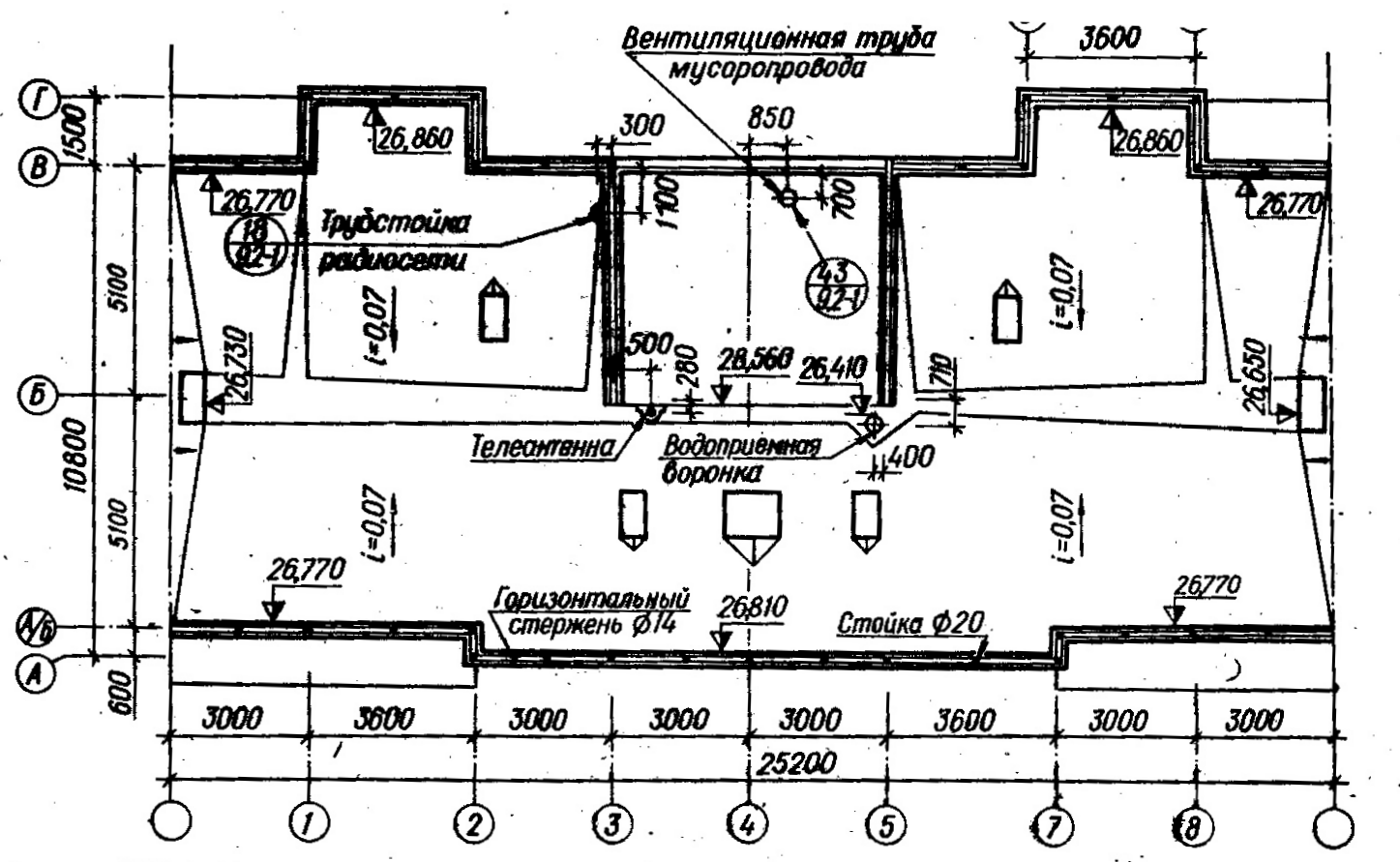

Рис. 11.2. Пример графического оформления плана кровли секции жилого дома
