3.2. Лабораторная работа №1.

Целью работы является выбор выходных параметров ШУ, приобретение навыков их измерения при помощи осциллографа в условиях, максимально приближенных к реальному процессу обработки, и получение количественной информации об измеряемых величинах для экспериментальной оценки точности и параметрической надежности технологического оборудования.

3.2.1 Описание испытательного комплекса (Рис.8) и краткая характеристика его элементов.

В состав испытательного комплекса входят: специальная оправка с контрольной мерой и обрабатываемыми деталями, вихретоковые преобразователи перемещений (ВТПП), приспособление для установки ВТПП,измерительный прибор для измерения малых перемещений и вибраций (ИП), двухлучевой запоминающий осциллограф мод, С8-17

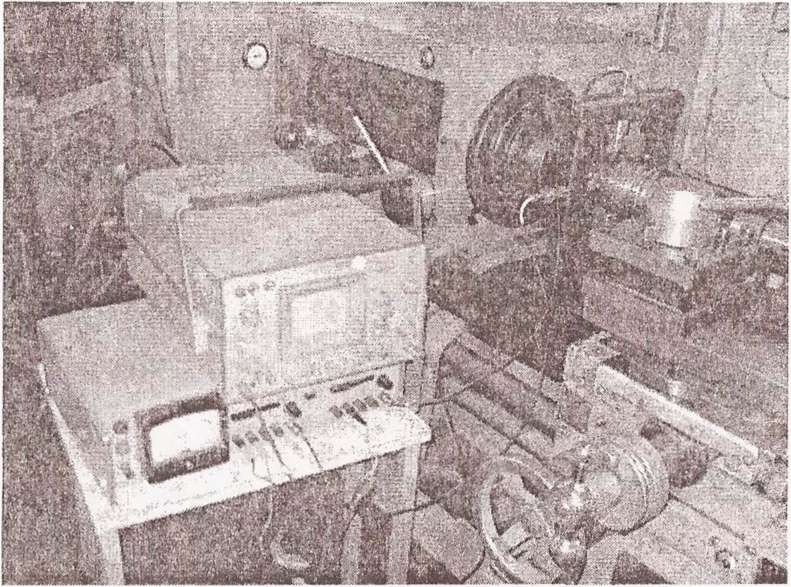

Рис.8 Испытательный комплекс. Схема подключения контрольно измерительной аппаратуры представлена рис.9

Рис. 9 Схема установки ВТПП и подключение контрольно-измерительной

аппаратуры

Вихретокосый преобразователь перемещения (ВТПП)

Приоритетной областью использования вихретоковых измерителей является контроль осевого смещения и поперечного биения валов, в которых используются подшипники качения и скольжения.

Вихретоковьте системы применимы: для измерения эксцентриситета валов; для измерения толщины диэлектрических (лакокрасочных) покрытий на металлическом основании; для измерения величины относительного температурного расширения механизмов; для измерения величины износа трущихся деталей и механизмов; в качестве бесконтактных концевых выключателей; для измерения слоя металлизации на диэлектрическом основании.

Конструктивно ВТПП (рис. 10) состоит из обмотки (проволока ПЭЛ-0,07, 100 витков) к ферритового сердечника 8 мм. Противоположный относительно обмотки конец сердечника закрепляется в металлическом корпусе, выполненном в виде втулки. Достоинства ВТПП: простота конструкции, высокая чувствительность, высокая динамическая точности, надежность, в данном диапазоне измерения параметров траекторий функция преобразования близка к линейной с заданной точностью.

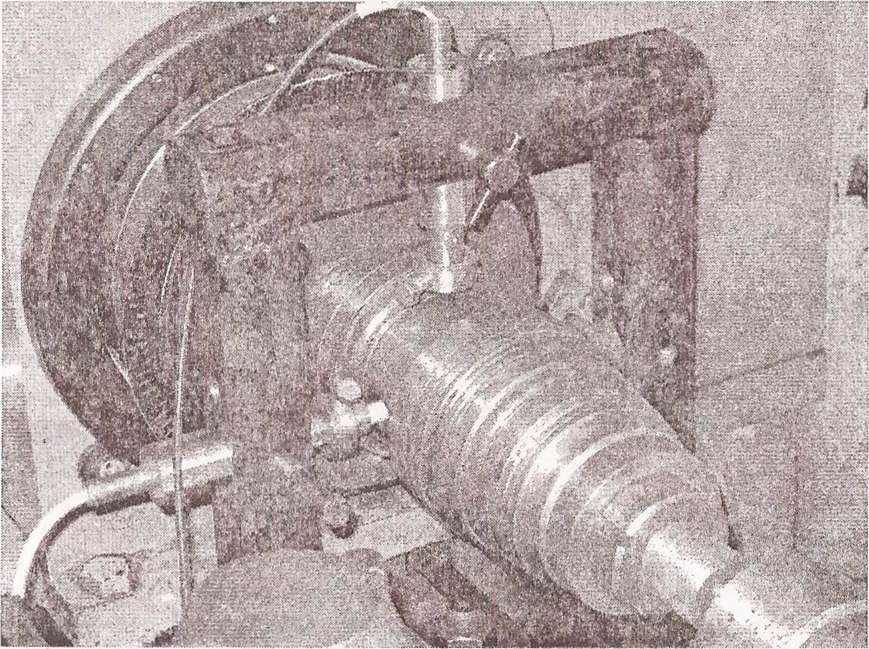

Дня установки двух ВТПП с зазором в пределах до 1мм относительно контрольной меры в вертикальной и горизонтальной плоскостях, проходящих черев ось шпинделя (рис.9), служит приспособление (жесткая рама), которое крепится к направляющим ставка. Регулировка положения ВТПП осуществляется с помощью подвижных переходных втулок, устанавливаемых в отверстиях верхней планки и боковой стойки приспособления.

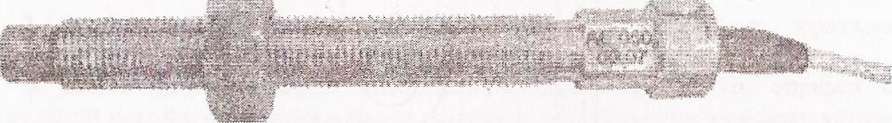

Рис. 10 Датчик ВТПП

Изменение зазора между торцевой поверхностью ВТПГ1 и наружной цилиндрической поверхностью латунного кольца (контрольной меры) вследствие перемещений шпинделя под воздействием нагрузок вызывает изменение индуктивности ВТПП, который входит в резонансный контур.

Специальная оправка

Состоит из 2-х основных частей (рис.11): фланца - для закрепления оправки на шпинделе (в полном соответствии со способам закрепления патрона) и цилиндрической части - для установки на оправке контрольной меры и обрабатываемых деталей. Контрольной мерой служит изготовленное с регламентированной точностью латунное кольцо, а обрабатываемыми деталями являются стальные кольца. Специальная оправка позволяет производить обработку деталей, изменяя нагрузку на ШУ путем варьирования режимов

резания, и одновременно измерять параметры траектории оси шпинделя с помощью ВТПП.

Рис. 11 Специальная оправка.

Прибор ИП (Рис. 12)

Состоит из стабилизированного блока питания и двух измерительных каналов. Прибор построен по методу измерения амплитуды высокочастотного напряжения на параллельно резонансном контуре.

Контур питается от генератора тока стабильной частоты изменяет модуль своего полного сопротивления на частоте питания при изменении зазора между поверхностью контрольной меры и торцевой поверхностью ВТПП. Катушка ВТПП является катушкой индуктивности резонанстного контура.

Структурная схема прибора ИП приведена на рис. 13 Высокочастотный сигнал (1 МГц) с задающего генератора поступает через истоковый повторитель на усилитель мощности. Нагрузкой усилителя мощности является параллельный резонансный контур. Изменение индуктивности контура приводит к амплитудной модуляции высокочастотного сигнала низкочастотным сигналом, повторяющим перемещения шпинделя с оправкой и контрольной мерой относительно ВТПП. С резонансного контура амплитудно-модульного сигнал подается через истоковый повторитель на амплитудный детектор. Продетектированный низкочастотный сигнал вместе с постоянной составляющей усиливается в усилителе постоянного тока и поступает на выходы для подключения осциллографа.

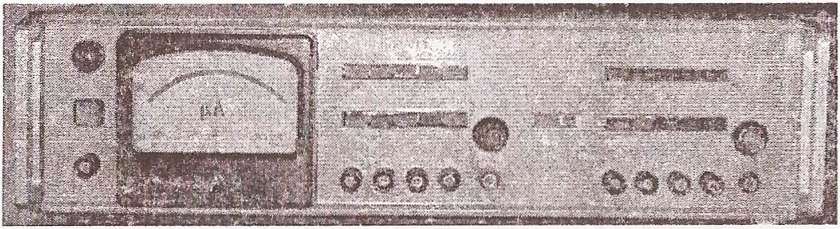

Рис.12 Прибор ИП

Задающий генератор

Истакобыи подтошшль

Усилитель мощьности

Истокодый повторитель

Амплитудный детектор

Усилитель постоянного ток

а

% - | И $ : i ¹ $ :

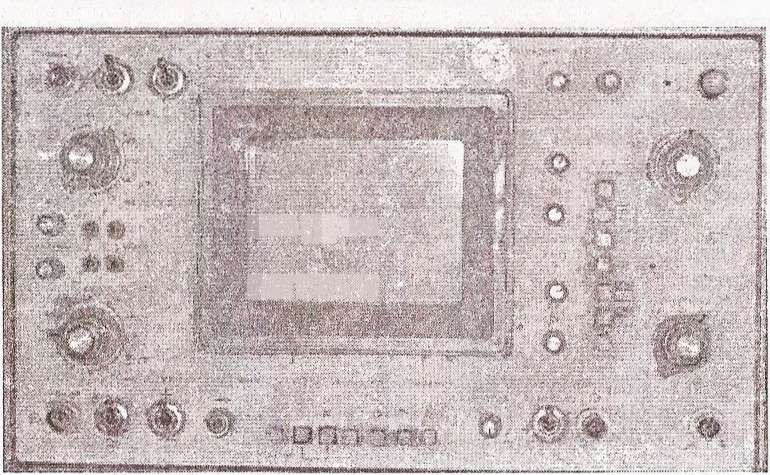

Рис.14 Осциллограф мод, С8-17

ВТПП

Рис. 13 Структурная схема прибора ИП Лвухлучевой запоминающий осциллограф мод. С8-17 (Рис. 14) Данный осциллограф выбран в связи о тем, что, во-первых, позволяет исследовать замкнутые кривые - круговые траектории движения (для этого осциллограф может работать в режиме yJ-xl, т.е. выход усилителя у2 подключается к горизонтально отклоняющим пластинам первого луча - xl), и, во- вторых, имея помимо двух записывающих прожекторов с отклоняющими пластинами, воспроизводящий прожектор с элементами памяти и покрытии люминофором экран, дает возможность фиксировать на длительное время (запоминать) изображения исследуемых траекторий при любой частоте вращения шпинделя с целью их последующего анализа; причем после выключения прибора полученное ранее изображение траектории может быть воспроизведено на экране включением осциллографа в сеть питания не позднее, чем черва 7 суток

.
