2. Логічне проектування учбової бази даних „Нерухомість”
Далі обговоримо застосування методології логічного проектування баз даних реляційного типу. Застосування методології буде показано на прикладі конкретних представлень користувачів під іменами Інспектор і Керівник. Ми вже описали розробку локальної концептуальної моделі даних для представлення користувача Інспектор з програми „Нерухомість”. Тепер ми перетворимо цю модель у логічну модель даних, після чого об'єднаємо її з локальною логічною моделлю даних для представлення Керівник. У результаті злиття двох локальних моделей буде отримана глобальна логічна модель дані програми „Нерухомість”, що відображає обоє представлення користувачів.
Етап 2. Побудова і перевірка локальної логічної моделі даних для представлення користувача Інспектор
На цьому етапі ми переробимо локальну концептуальну модель даних представлення Інспектор з метою видалення з неї всіх елементів, що ускладнюють реалізацію даної моделі в середовищі реляційних СУБД. Крім того, ми перевіримо створену логічну модель даних, застосувавши до неї правила нормалізації і контролю можливості виконання всіх необхідних користувачеві Інспектор транзакцій у тому вигляді, у якому вони описані в специфікаціях. Після завершення процесу перетворення структури концептуальної моделі з метою задоволення вимог, пропонованих до структури даних з боку реляційних СУБД, ми будемо посилатися на перетворену модель як на логічну модель даних. Кінцевою метою виконання даного етапу є створення коректної, повної і точної локальної логічної моделі даних для представлення користувача Інспектор з програми „Нерухомість”.
Етап 2.1. Перетворення локальної концептуальної моделі даних у локальну логічну модель
На цьому етапі ми займемося перетворенням концептуальної моделі даних з метою видалення з неї всіх структур, реалізація яких у СУБД реляційного типу скрутна. Бажаний результат може бути досягнуть за допомогою виконання таких дій, як:
Видалення зв'язків типу M : N.
Видалення складних зв'язків.
Видалення рекурсивних зв'язків.
Видалення зв'язків, що мають атрибути.
Видалення множинних атрибутів.
Повторний огляд зв'язків типу 1:1.
Видалення надлишкових зв'язків.
Видалення зв'язків типу m : n
Як випливає з рис.7, зв'язок Клієнт Оглядає Об’єкт в оренду має кардинальність "багато до багатьох" (M : N). Тому необхідно перетворити зв'язок Оглядає у два зв'язки типу 1:М (назвемо їх Виконує і Проводиться для), як показано на рис.8, для чого буде потрібно ввести нову слабку сутність Огляд. Оскільки знову створена сутність є слабкої, первинний ключ сутності Огляд буде цілком або частково визначатися сутностями власниками, тобто сутностями Клієнт і Об’єкт в оренду.
2.1.2.Видалення складних зв'язків
На цьому етапі проводиться видалення будь-яких складених (не бінарних) зв'язків, що є присутнім у концептуальній моделі. Однак на ER-діаграмі, показаної на рис.7, зв'язки подібного типу відсутні. Усі зв'язки в концептуальній моделі представлення Інспектор є бінарними. Іншими словами, будь-який зв'язок у цій концептуальній моделі існує тільки між двома сутностями.
2.1.3.Видалення рекурсивних зв'язків
На рис.7 показані два рекурсивні зв'язки - Інспектор керує Працівником і Секретар обслуговує Працівника. Ці зв'язки є рекурсивними, оскільки вони представляють зв'язки між окремими екземплярами сутності того самого типу. Інспектор і Секретар є такими ж членами колективу, як і інші працівники, але виконують особливі обов'язки, що визначаються їх відношеннями з іншими членами виробничого персоналу. Однак сутності Інспектор і Секретар представляють тільки деяких членів персоналу і не можуть представляти кожного з працівників

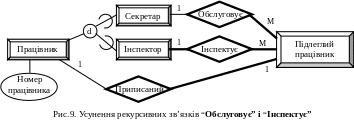

Рекурсивні зв'язки Керує і Обслуговує усуваються за допомогою введення нової слабкої сутності під іменем Підлеглий, як показано на рис.9. Ця сутність представляє тих співробітників, що знаходяться, у підпорядкуванні в інспектора, і користуються послугами секретаря
