Микротренажер МТ1804.
Структура. Принцип действия. Режимы работы.
Внутренняя организация микротренажера (МТ) соответствует типовой структуре микроконтроллера и выполнена на основе 4-разрядных секционированных элементов микропроцессорного комплекта серии 1804. Использование секционированных микропроцессоров (МП) обусловило применение в МТ микропрограммного способа управления выполнением команд, при котором формирование управляющих сигналов производится отдельным специализированным устройством, работающим под управлением микропрограммы, хранящейся в запоминающем устройстве.

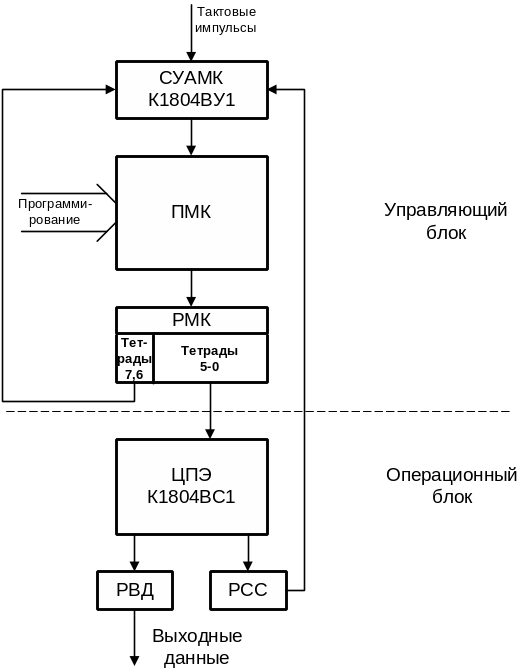

Упрощенная структурная схема микротренажера приведена на рис.1. МТ включает следующие функциональные блоки – управляющий блок (УБ), операционный блок (ОБ), блок индикации и блок синхронизации (два последних на схеме не приведены).
Рис. 1. Структурная схема МТ.
Управляющий блок в своем составе содержит:
Микросхему, формирующую адрес следующей микрокоманды К1804ВУ1 (СУАМК),
Память микрокоманд на шестнадцать 32-разрядных слов (ПМК),
Регистр микрокоманд (РМК).
Операционный блок состоит из:
Центрального процессорного элемента К1804ВС1 (ЦПЭ),
Регистра выходных данных (РВД),
Регистра слова состояния (РСС).
Работа МТ осуществляется под управлением 32-разрядной микрокоманды, содержащей совокупность микроинструкций, обеспечивающих синхронную работу блоков МТ в соответствии с выполняемым действием. Формат и назначение битов микрокоманды приведены в таблице 1.
Формат микрокоманды микротренажера МТ1804
Таблица 1
Номер тетрады |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|||
Назначение бита |
BR3-BR0 |
P3-P0 |
S1 |
I8-I6 |
S0 |
I2-I0 |
C0 |
I5-I3 |
A3-A0 |
B3-B0 |
D3-D0 |
Определение поля МК |
Адрес перехода |
Управление следующим адресом |
* |
Управление приемником результата |
* |
Выбор источников операндов |
* |
Функция АЛУ |
Адрес РОН канала А |
Адрес РОН канала В |
Входные данные |
Пример МК |
1111 |
1000 |
0 |
001 |
0 |
111 |
1 |
101 |
0000 |
1000 |
1001 |
*S1,S0 – биты управления операциями сдвига.
С0 – входной перенос в АЛУ.
Все биты 32-разрядной микрокоманды разделены на группы по четыре бита (тетрады) и каждой тетраде присвоен порядковый номер от 0 до 7. Нулевая тетрада предназначена для ввода данных в ОБ. Четыре бита этой тетрады позволяют осуществлять ввод 4-разрядных исходных данных (беззнаковых от 0 до15, знаковых от +7 до -8 в дополнительном коде) для их последующей обработки в ОБ. Тетрады с 1 по 5 поступают в ОБ для управления процессом обработки данных. Содержимое этих тетрад определяет, какую необходимо выполнить операцию, над какими данными и где сохранить результат этой операции. 6 и 7 тетрады предназначены для УБ, с их помощью формируется адрес следующей микрокоманды для реализации заданного алгоритма обработки данных. Более подробные пояснения назначения отдельных бит микрокоманды будут приведены в дальнейшем.
Рабочая программа с помощью переключателей, расположенных в нижней части МТ, предварительно записывается в микропрограммную память в виде последовательности микрокоманд, соответствующей алгоритму решаемой задачи. При выполнении программы СУАМК формирует адрес ячейки ПМК, где хранится первая микрокоманда программы. Код первой микрокоманды извлекается из ПМК и загружается в РМК. С выхода РМК часть микрокоманды (с 5 по 0 тетрады) поступает в ОБ, в котором, в соответствии с кодом микрокоманды, осуществляется требуемое преобразование данных. Друга часть микрокоманды (7 и 6 тетрады) с выхода РМК поступает в УБ и определяет способ формирования адреса очередной команды (последовательное выполнение команд, безусловный либо условный переход, вызов подпрограммы и т.д.), по которому из ПМК извлекается код следующей микрокоманды и так до конца программы.
Операционный блок
Основой ОБ является четырехразрядная секция центрального процессорного элемента К1804ВС1. Структурная схема ЦПЭ показана на рис. 2.
Рис. 2. Центральный процессорный элемент.
В состав ЦПЭ входит блок внутренней памяти, включающий регистровое запоминающее устройство (РЗУ), состоящее из 16 четырехразрядных регистров общего назначения (РОН) и дополнительного регистра RQ. Внутренняя память предназначена для хранения исходных данных и результатов вычислений.
Запись данных во внутреннюю память возможна только с выхода F арифметико-логического устройства (АЛУ). Куда будут направлены данные для хранения в РЗУ либо RQ определяется кодом микрокоманды «Управление приемником результата». Выбор одного из РОН для записи данных определяется сигналами на адресных входах В3-В0 (тетрада 1 микрокоманды см. таблица 1.). Информация перед записью в РЗУ и RQ может быть сдвинута влево или вправо на один разряд сдвигателем данных (СДА) и сдвигателем дополнительного регистра RQ (СДQ) соответственно.
Чтение данных из РЗУ осуществляется одновременно по двум независимым каналам А и В. Выбор РОН определяется сигналами на адресных входа А3-А0 и В3-В0, которые задаются тетрадами 1 и 2 микрокоманды – «Адрес РОН канала А» и «Адрес РОН канала В». Если на адресных входах установлены одинаковые адреса, то на обоих выходах РЗУ будут представлены идентичные данные. С выходов А и В РЗУ данные переписываются в буферные регистры RA и RB и хранятся в них до окончания выполнения команды.
Важнейшим частью ЦПЭ является арифметико-логический блок АЛБ, включающий в свой состав:
Селектор исходных данных (СИД),
Арифметико-логическое устройство (АЛУ),
Селектор выходных данных (СВД).
Селектор источников данных осуществляет выбор операндов на R и S входы АЛУ из пяти источников:
Внешней шины данных D3-D0,
Регистров RA,
Регистра RB,
Регистра RQ,
Нулевая константа 0.
Выбор источников операндов задается кодом «Выбор источников операндов» - 4 тетрады микрокоманды (таблица 2).
Выбор источников операндов
Таблица 2
-
Микрокод
Источник операндов АЛУ
I2
I1
I0
R
S
0
0
0
A
Q
0
0
1
A
B
0
1
0
0
Q
0
1
1
0
B
1
0
0
0
A
1
0
1
D
A
1
1
0
D
Q
1
1
1
D
0
Арифметико-логическое устройство выполняет три арифметические и пять логических операций. Тип операции АЛУ задается кодом тетрады 3 микрокоманды (таблица 3).
