Варианты заданий

Таблица 3.1

Вариант	Количество фрез	K	n, мин-1	Nдв , кВт	P, H
0	1	1,3	920	0,55
1	2		915	1,0
2	1		950	0,75
3	2	1,2	935	1,1
4	1		1400	1,0
5	2		960	1,2
6	1		975	1,1
7	2	1,1	1390	1,55
8	1		1460	1,5
9	2		1450	2,0

Примечание: к.п.д. передаточных устройств, принять:

- для муфты = 0,98

- для пары подшипников = 0,99.

Вопросы для самопроверки

1. Назначение и область применения устройства.

2. Как устроены фрезы?

3. Объяснить работу устройства.

4. От чего зависит мощность двигателя?

5. Объяснить, что означают цифры в обозначении болта, винта, гайки, шайбы.

6. Чем отличается болт от винта?

Лабораторная работа № 4

Тема: Жучкосъемная машина

Цель работы: изучить конструкцию жучкосъмной машины и ее технологические возможности.

Описание жучкосъемной машины

Машина предназначена для удаления «жучек» у рыбы и устанавливается в технологической линии рыбообрабатывающих судов и береговых рыбообрабатывающих предприятий. Нормальная работа машины обеспечивается при температуре от -15 до 45°С и относительной влажности воздуха до 98% при температуре 35°С. В состав машины входят: кожух 1, фрезы 2, механизм подачи рыбы 3, загрузочный лоток 4, направляющие лотки 5 (см. рис. 1)

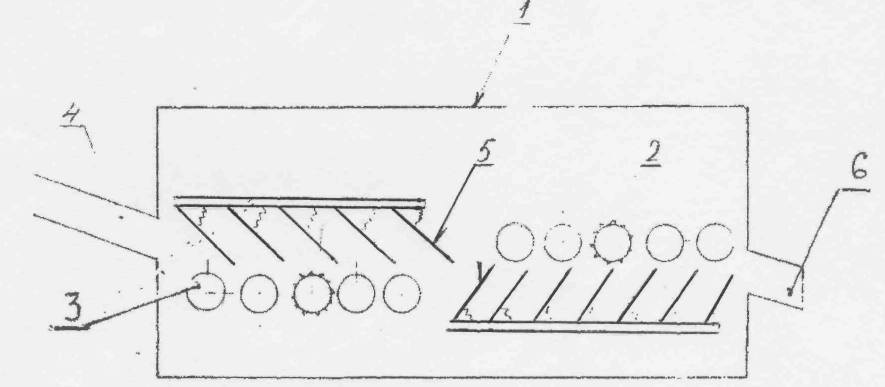

Рис. 4.1. Принципиальная схема жучкосъемной машины

1 - кожух, 2 - фреза, 3 - механизм подачи рыбы, 4 - загрузочный лоток, 5-направляющие лотки, 6 - разгрузочный лоток.

Механизм подачи рыбы состоит из транспортирующих зубчатых роликов, которые закреплены на валах, установленных в подшипниках скольжения.

Транспортирующие ролики получают вращение от электродвигателя с помощью цепных, ременных и зубчатых передач. За счет вогнутой поверхности направляющих лотков обеспечиваются центрирование рыбы и предотвращение разворота. Механизм резания состоит из двух фрез, закрепленных на валах, установленных на подшипниках качения. Прижатие рыбы к фрезам осуществляется с помощью направляющих лотков. Кожух состоит из коробчатого корпуса, загрузочной и разгрузочной воронок и крышки.

Машина работает следующим образом. Рыба вручную загружается головой вперед в загрузочную воронку и далее попадает между зубчатым транспортирующим роликом и направляющим подпружиненным лотком. Затем рыба проходит между фрезой и прижимным лотком, где и происходит удаление «жучек».

Далее зубчатые транспортирующие ролики подают рыбу ко второй фрезе, которая удаляет «жучки» с другой стороны. После удаления «жучек» происходит удаление рыбы из машины. Срезанные «жучки» смываются водой.

Оборудование, инструмент

Штангенциркуль, линейка, набор ключей, отвертка, выколотка, молоток.

Порядок проведения работы

1. Ознакомиться с конструкцией и принципом работы жучкосъемной машины

2. Определить путем замеров:

• диаметры транспортирующих роликов

• диаметры фрез

- диаметры шкивов

• числа зубьев звездочек

- числа зубьев шестерен

3. Составить кинематическую схему машины по образу (см. рис. 2)

4. Используя данные табл. 1 и формулы 1 ...6 определить:

• усилия на кромках 1-ой и 2-ой фрезы

• часовую производительность жучкосъемной машины

Порядок составления отчета

1. Тема лабораторной работы

2. Принципиальная схема машины и ее описание

3. Кинематическая схема машины (на стандартном формате А4)

4. Расчет усилия на фрезах

5. Расчет производительности машины штучной и массовой

6. Кинематический расчет

Формулы для расчета

Мощность на кромке фрезы

, (кВт) (1)

где - мощность двигателя, кВт

- к.п.д. передаточных устройств от электродвигателя к фрезе

К - коэффициент запаса мощности.

Для расчетов принять:

Для клиноременной передачи =0,96

Для зубчатой цилиндрической передачи = 0,98

Для пары подшипников качения = 0,99

Для пары подшипников скольжения = 0,95.

Усилие на кромке фрезы в Н:

, (Н) (2)

где - окружная скорость на кромке фрезы, м/с.

, (м/с) (3)

где - диаметр фрезы, м

п_ф - частота вращения фрезы, об/мин.

Штучная производительность машины:

, (шт/с) (4)

где - окружная скорость ролика, м/с

- расстояние между отдельными экземплярами рыб, м (принять а =l, где l -длина рыбы, м)

- коэффициенты использования машины.

, (м/с) (5)

где - диаметр ролика, м

п_р - частота вращения ролика, об/мин.

Производительность массовая

, (кг/с) (6)

Вопросы для самопроверки

1. Назначение и область применения машины?

2. Что является основным рабочим органом?

3. Какую функцию выполняют ролики?

4. Какую функцию выполняют направляющие лотки и как они устроены?

5. От чего зависит производительность машины?

6. Что означает коэффициент использования машины? 7. Объяснить работу машины по кинематической схеме.

Варианты заданий

Таблица 4.1

№вар	l,см	m, кг			пф , об/мин	К
0	22	0,15	0,5	0,75	700	1,5
1	24	0,20		1,0	710	1,45
2	26	0,25	0,55	1,1	715	1,4
3	28	0,30		1,15	720	1,35
4	30	0,35	0,6	1,2	725	1,3
5	32	0.40		1,25	730	1,25
6	34	0,45	0,65	1,3	735	1,2
7	36	0,50		1,4	740	1,15
8	38	0,55	0,7	1,45	745	1,25
9	40	0,6		1,5	750	1,2

Рис.4.2 Схема кинематическая
