4. Выбор сечений проводов.

На ВЛ предусматривается применение только сталеалюминиевых проводов марки АС. Выбор проводов производится по методу экономической плотности тока.

Найдем потокораспределение активной и реактивной мощности в линиях. Потоки активной мощности не изменились и остались такими же как в п.1. Потоки реактивной мощности, после установки компенсирующих устройств рассчитаны в п.3.

, где

- ток в проводе на 5-й год эксплуатации линии;

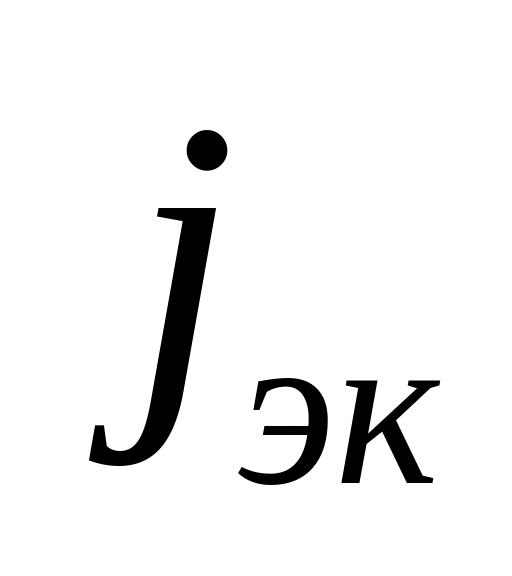

- нормированная плотность тока. ( ).

=1,05- коэффициент, учитывающий рост нагрузки за 5 лет.

=1 ( )- коэффициент, учитывающий число часов использования максимальной нагрузки ВЛ.

Начинаем расчет с линии 56:

По учебнику Д.Л.Файбисовича выбираем параметры линии 110 кВ (табл.3.8):

Ом/км Ом/км См/км

Проверим сечение по послеаварийному току

I­­­_доп6t = 265*K_t = 502,175 А.

I_п/ав6 = 2*I_6расч = 2*41,028= 82,056 А

- среднеянварская температура для ОЭС Урала (Екатеринбург).

I_п/ав6 < I­­­_доп6t

Расчет линии 15:

По учебнику Д.Л.Файбисовича выбираем параметры линии 110 кВ (табл.3.8):

Ом/км Ом/км См/км

Проверим сечение по послеаварийному току таб. 3.15

I­­­_доп5t =510*K_t = 966,45 А.

I_п/ав5 = 2*I_5расч = 2* = 308,53 А

I_п/ав5 < I­­­_доп5t

Расчет линии 12:

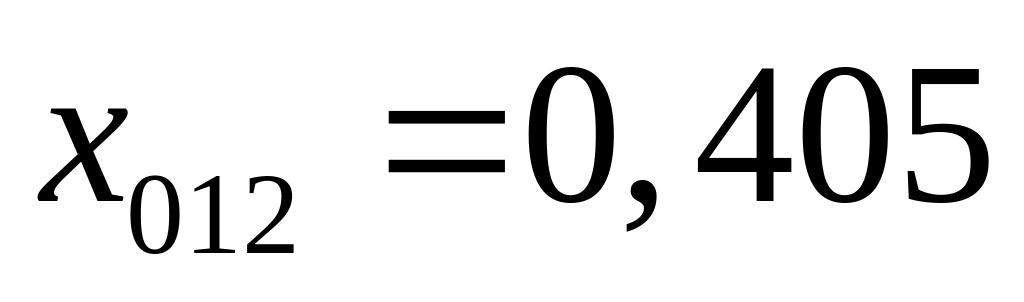

По учебнику Д.Л.Файбисовича выбираем параметры линии 110 кВ (табл.3.8):

Ом/км Ом/км См/км

Проверим сечение по послеаварийному току таб. 3.15

I­­­_доп2t = 610*K_t = 1155,95 А.

I_п/ав2 = 2*I_2расч = 2*195,104= 390,208 А

I_п/ав2 < I­­­_доп2t

Расчет линии А1:

Проверим сечение по послеаварийному току таб. 3.15

I­­­_допА1t = 825*K_t = 1563,375 А.

I_п/авА1 = 2*I_А1расч = 2*316,875= 633,75 А

I_п/авА1 < I­­­_допА1t

По учебнику Д.Л.Файбисовича выбираем параметры линии 220 кВ (табл.3.9):

Ом/км Ом/км См/км

Расчет линии 13:

По учебнику Д.Л.Файбисовича выбираем параметры линии 110 кВ (табл.3.8):

Ом/км Ом/км См/км

Проверим сечение по послеаварийному току таб. 3.15

Отключаем линию 14:

I­­­_доп13t = 510*K_t = 966,45 А.

I_п/ав13 =

I_п/ав13 < I­­­_доп13t

Расчет линии 14:

По учебнику Д.Л.Файбисовича выбираем параметры линии 110 кВ (табл.3.8):

Ом/км Ом/км См/км

Проверим сечение по послеаварийному току таб. 3.15

Отключаем линию 13:

I­­­_доп14t =450*K_t = 852,75 А.

I_п/ав14 =

I_п/ав14 < I­­­_доп14t

Расчет линии 34:

По учебнику Д.Л.Файбисовича выбираем параметры линии 110 кВ (табл.3.8):

Ом/км Ом/км См/км

Проверим сечение по послеаварийному току таб. 3.15

Отключаем головную линию, питающую узел с большей потребляемой мощностью (линия 13).

I­­­_доп34t =265*K_t = 502,175 А.

I_п/ав34 < I­­­_доп34t

Результаты расчетов сечений проводов сведены в Таблицу №4.

	А1	13	14	34	12	15	56
F,мм2	400/ 51	185/ 39	150/ 24	70/ 11	240/ 39	185/ 39	70/ 11
r0 , Ом/км	0,0730	0,159	0,204	0,422	0,118	0,159	0,422
x0, Ом/км	0,42	0,413	0,42	0,444	0,405	0,413	0,444
b0*10-6, См/км	2,701	2,747	2,707	2,547	2,808	2,747	2,547
Rл, Ом	2,858	7,448	9,555	15,563	4,137	3,724	5,507
Xл, Ом	16,443	19,345	19,672	16,375	14,201	9,672	5,794
Q­c/2, Мвар	10,371	0,778	0,767	0,568	2,383	1,557	0,804

Сведем результаты проверки по допустимому току в Таблицу№5

Линия	F, мм2	Марка провода	Iдоп А	Iдопt А	Iав,A
A1	400	АС 400/51	825	1563.375	633.75
13	185	АС 185/39	510	966.45	309.209
14	150	AC 150/24	450	1058.75	309.209
34	70	AC 70/11	265	852.75	224.496
12	240	AC 240/39	610	1155.95	390.208
15	185	AC 185/39	510	966.45	308.53
56	70	AC 70/11	265	852.75	82.056
