Определение расчетной температуры теплоносителя системы напольного отопления квартиры.
Принимаем максимальную расчетную температуру поверхности пола в помещениях 26 оC. Необходимо принять расчетные температуры теплоносителя.
Определяем для принимаемого шага укладки труб (b, м) требуемую величину средней разности температур ∆tср и удельную теплоотдачу поверхности пола (q, Вт/м2).
Определим требуемую среднюю расчётную температуру теплоносителя по формуле:
tг и tо – расчетные температуры теплоносителя на входе и выходе теплоносителя контура напольного отопления, 0С;
tр – расчетная температура воздуха в помещении, 0С.
Выбираем контур с максимальной удельной теплоотдачей, которая составляет для контура «В»
q = 62 Вт/м2,
По номограмме приложения Д3 (В.В. Покотилов: Пособие по расчету систем отопления, стр.142) определяем требуемую температуру пола для
создания теплоотдачи 62 Вт/м2. Для заданной температуры пола 26 0С определяем для принимаемого нами шага укладки труб b = 0,1 м требуемую величину средней разности температур Δtср. = 20.
Определяем требуемую среднюю расчетную температуру теплоносителя
tср. = [(tг+tо)/2] = Δtср. + tр = 20+20 = 40 0С
Принимаем в качестве расчетной температуры теплоносителя для проектируемой системы напольного отопления tг = 45 0С, tо = 35 0С.
Поэтому при tр = 20 0С принимаем расчетное значение
Δtср = [(tг + tо)/2] - tр = [(45+35)/2]-20 = 20 0С.
Проводим аналогичные расчеты для оставшихся контуров, используя номограммы для различных покрытий. Результаты расчетов заносим в таблицу:
Таблица 5
|
tp |
tпл |
∆tср |
q |
b |
tг |
tо |
А |
18 |
26 |
19 |
67 |
0,1 |
42 |
32 |
Б |
20 |
26 |
19 |
67 |
0,1 |
42 |
32 |
В |
18 |
26 |
19 |
63,4 |
0,3 |
42 |
32 |

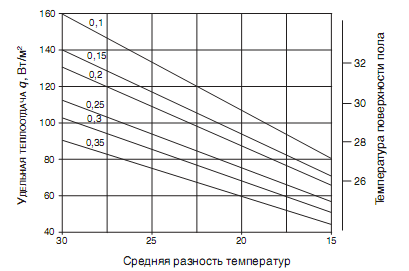

Номограммы теплового расчета напольного отопления с:
-керамическим покрытием пола:
-ковровым или паркетным покрытием:
Предварительный тепловой расчёт контуров напольного отопления.
Исходные данные для расчета контуров напольного отопления
Таблица 6
№помещения |
Расчетные теплопотери помещения, Q4, Вт |
Площадь пола, вделенная для контура напольного отопления Ft, м2 |
Обозначение контура |
Материал покрытия пола |
124 |
648 |
10,22 |
В |
Керам. Плитка |
125 |
1615 |
19,8 |
Б |
Ковровое покрытие |
126 |
857 |
12 |
А |
Паркетное покрытие |
Расчетная теплоотдача контура:
Q=qFt
Тепловая нагрузка:
Q1=Q4-Q
Результаты предварительного теплового расчета контуров напольного
Таблица 7
Результаты предварительного расчета контуров напольного отопления |
|||||||
№ помещения |
Q4 |
Обозначение контура |
Материал покрытия пола |
Площадь контура Ft |
шаг укладки b, м |
тепловой поток контура Q, Вт |
тепловой поток конвективного отопления Q1, вт |
124 кухня |
648 |
В |
керамическая плитка |
10,22 |
0,3 |
647,948 |
0,052 |
125 жилая |
1615 |
Б |
ковровое покрытие |
19,80 |
0,1 |
1326,6 |
289 |
126 жилая |
857 |
А |
паркетное покрытие |
12,00 |
0,1 |
804 |
53 |
