Министерство образования Республики Беларусь

Белорусский Национальный Технический Университет

Кафедра «Теплогазоснабжение и вентиляция»

Курсовая работа:

“Напольное отопление квартиры жилого дома ”

Выполнил: ст.гр. 110440

Принял: Рутковский М.А.

Минск 2012 Содержание

1. Аннотация.	Стр.3
2. Введение.	Стр.4
3. Краткое описание здания, расчетные параметры наружного и внутреннего воздуха.	Стр.6
4. Определение расчетных температур в неотапливаемых помещениях	Стр.7
5. Определение расчетных потерь здания и двухкомнатной квартиры	Стр.9
6. Определение расчетной температуры теплоносителя системы напольного отопления квартиры	Стр.19
7. Предварительный тепловой расчет контуров напольного отопления	Стр.22
8. Гидравлический расчет контуров напольного отопления	Стр.23
9. Окончательный тепловой расчет контуров напольного отопления	Стр.25
10. Резюме 11.Список литературы Стр. 27	Стр.26

1. Аннотация

В данной курсовой работе представлено проектирование системы напольного отопления квартиры жилого дома, расположенного в Могилевской области. Квартира состоит из двух жилых помещений, кухни, прихожей, совмещенного санузла, коридора.

Ориентация главного фасада здания – юго-запад.

В курсовом проекте содержатся следующие разделы:

• определение сопротивления теплопередаче перекрытия над неотапливаемым подвалом;

• определение расчетных потерь теплоты отапливаемыми помещениями;

• определение расчетной температуры теплоносителя системы напольного отопления квартиры;

• предварительный тепловой расчет контуров напольного отопления;

• гидравлический расчет контуров напольного отопления;

• окончательный тепловой расчет контуров напольного отопления;

• конструирование системы напольного отопления.

2. Введение

Устройство водообогреваемых полов выполняют следующим образом. На ровное основание пола (черный пол) укладывают гидро- и теплоизолирующий слои, а сверху - трубы для подачи горячей воды. Их заливают бетонной стяжкой с пластификатором, поверх которой настилают покрытие чистого пола (рис. 1). В качестве покрытия пола может применяться: керамическая плитка, синтетические рулонные материалы, ковровое покрытие и др.

Рис. 1.: Конструкция устройства системы подогрева пола

1 - перекрытие; 2 - тепловая изоляция; 3 - усадочный шов; 4 - гидроизоляция;

5 - греющий контур; 6 - стяжка из цементно-песчаного раствора;

7 - напольное покрытие

Трубы укладывают в виде змеевика той или иной конфигурации. Необходимые параметры системы определяют на основании теплотехнических расчетов, а температуру регулируют с помощью автоматических термостатов, получающих команды от датчиков температуры теплоносителя или температуры воздуха в помещении. Подводящие и отводящие трубы контуров и вся арматура выводятся в распределительный шкаф.

Для водобогреваемых полов желательно применять металлополимерные или медные трубы. Различают два способа укладки труб в греющем контуре:

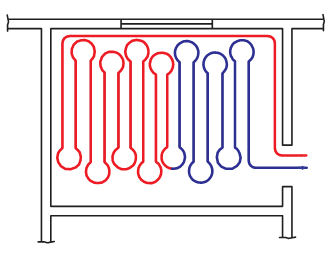

1) зигзагообразный: 2) с двойной проводкой:

Расстояние между соседними трубами греющего контура (шаг укладки труб) следует принимать равным от 0,10 до 0,35 м. Расстояние от наружных стен до труб греющего контура должно быть равно шагу укладки труб.

Среднюю температуру пола помещений следует принимать не выше: с постоянным пребывание людей 26⁰C; с временным пребыванием людей и для

обходных дорожек крытых плавательных бассейнов 31⁰C; для детских дошкольных учреждений 23⁰С.

Рекомендуемые температуры теплоносителя составляют: 55 - 45⁰С; 50 - 40⁰С;

45 - 35⁰С; 40 - 30⁰С.

В контуре допускается потеря давления до 20 КПа. Поэтому общую длину труб контура следует принимать не более 100 м, а одним контуром обогревают, как правило, не более 20-40 м² площади пола с максимальным размером стороны 8 м. Для отопления больших помещений используют несколько контуров.
