3.4. Характерные неисправности и методы их устранения.

Во всех случаях, если устранение неисправности, связан­ной с монтажом и эксплуатацией машины, по может быть произведено собственными силами, обращайтесь к постав­щику.

Все обнаруженные дефекты и принятые меры по их устранению вносятся в формуляр.

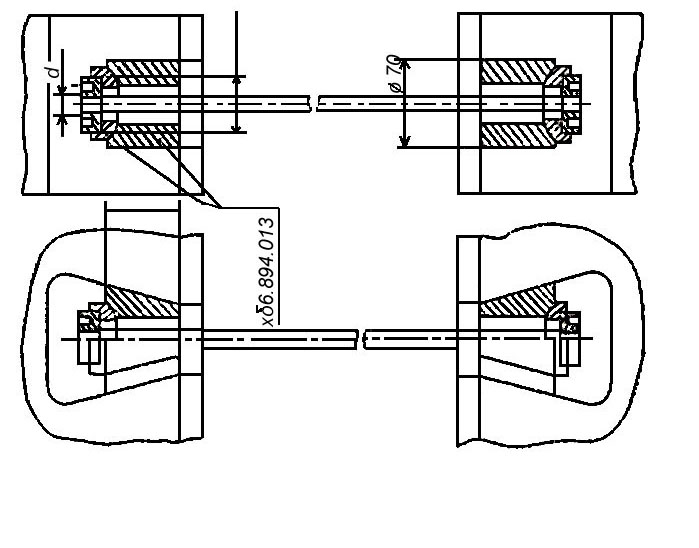

Рис.13 Приспособление для испытания на растяжение цилиндрических образцов

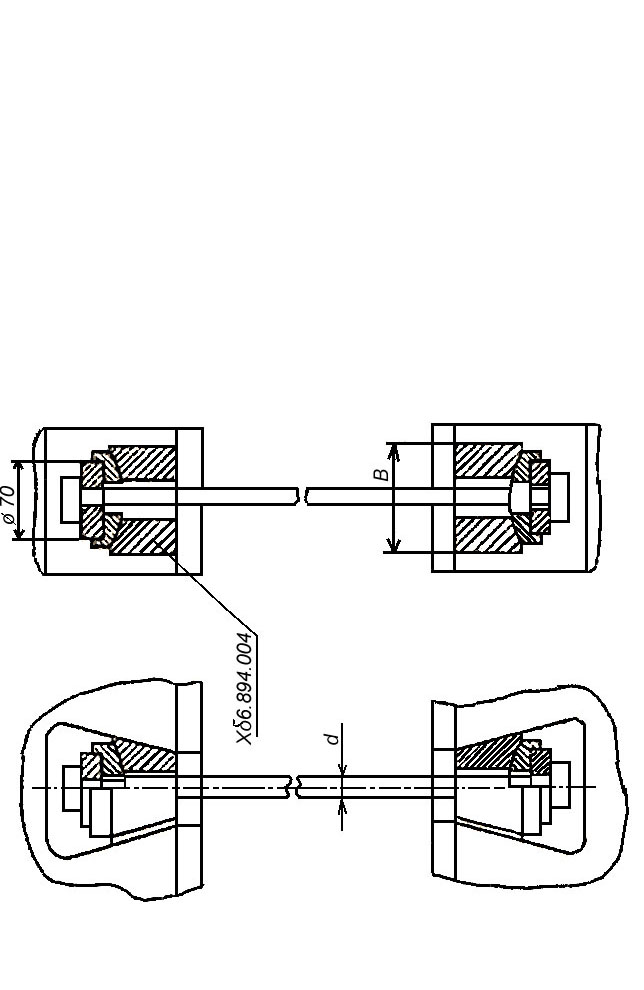

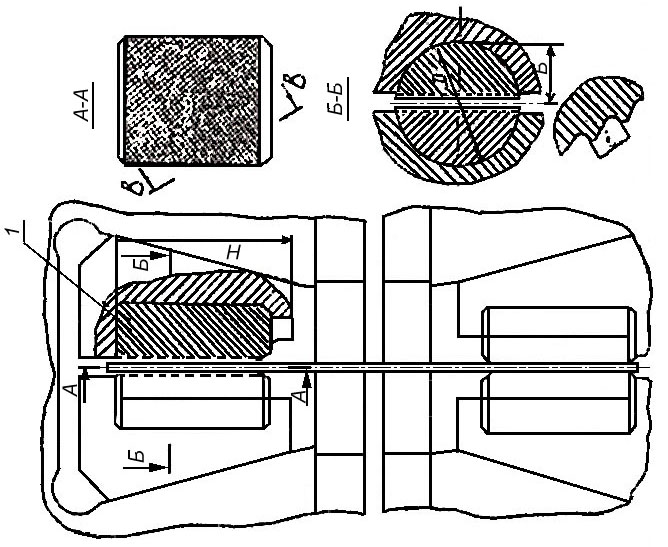

Р ис.14 Приспособление для испытания на растяжение плоских образцов

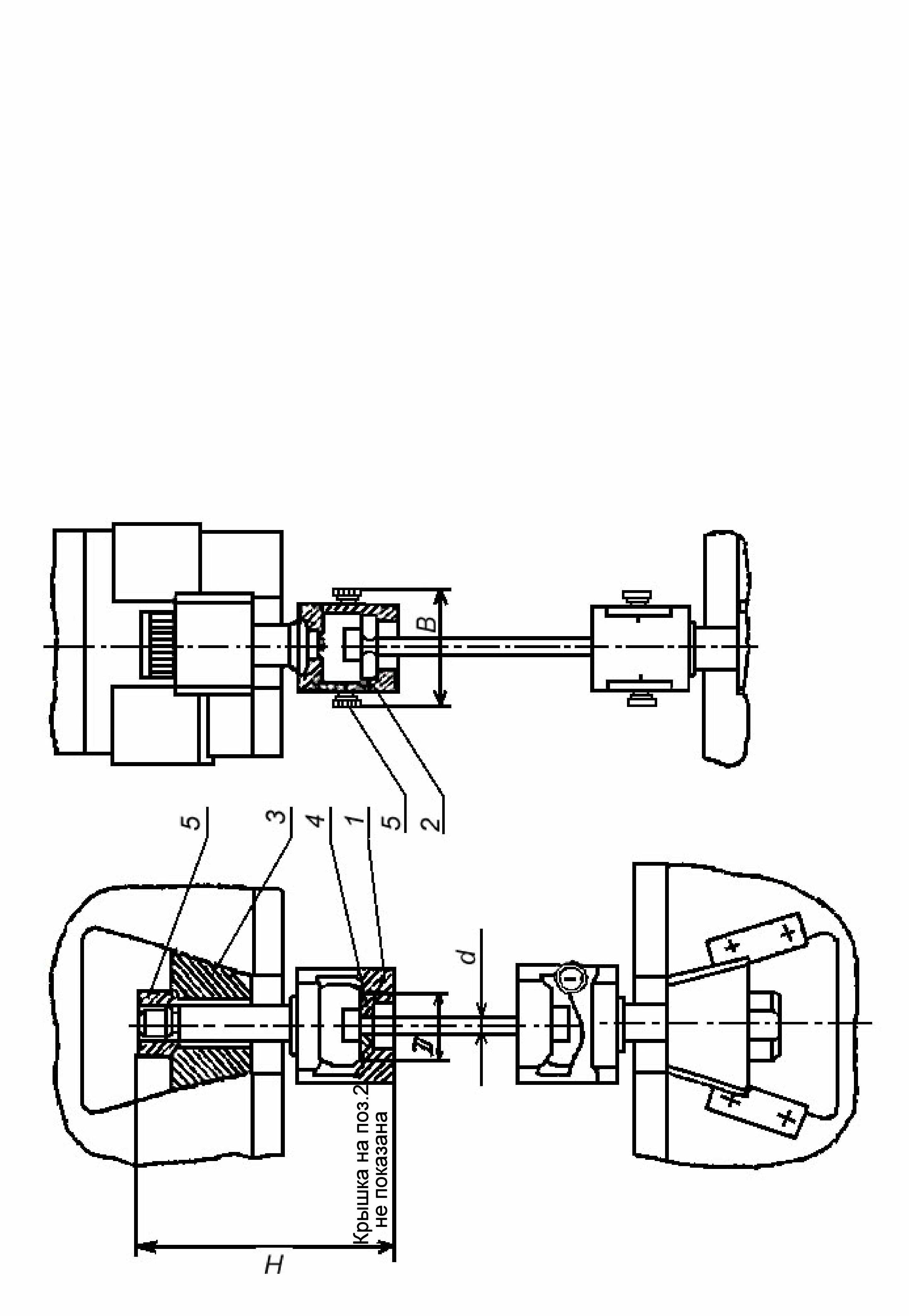

Р ис.15 Приспособление для испытания на растяжене цилиндрических образцов с головками

Р ис. 15а Приспособление для испытания на растяжение цилиндрических образцов с головками (для длинных образцов)

Р ис.16 Приспособление для испытания на растяжение цилиндрических образцов с резьбовыми головками.

Р ис16а Приспособление для испытания на растяжение цилиндрических образцов с резьбовыми головками (для длинных образцов).

Рис.17.

Приспособление для испытания образцов на сжатие.

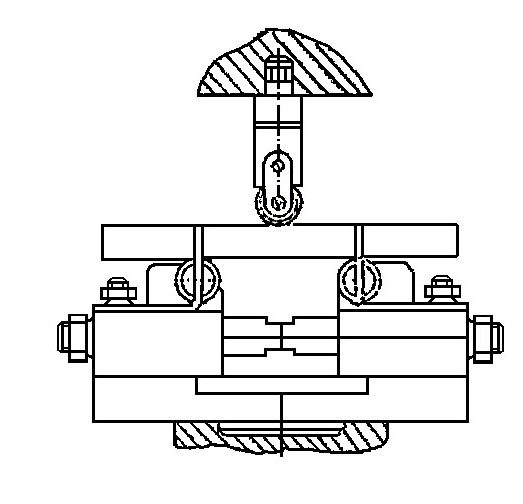

Рис.18

Приспособление для испытания образцов на изгиб.

Рис.19 Приспособление для испытания образцов на изгиб Р-10

Рис.20 Приспособление для испытания образцов на загиб (Р-20, Р-50)

Таблица 2.

Неисправность	Причина	Метод устранения
1	2	3
3.4.1 Быстрый нагрев червячной передачи нижнего захвата.	а) Люфт по оси червячного вала. б) Ослабление крепления нижнего фланца. в) Отсутствие смазки.	а) Устранить люфт за счет стягивания фланцев (бурты предварительно проторцевать). б) Подтянуть болты крепления нижнего захвата. Если болты порваны, заменить их в) Заполнить картер червячной передачи солидолом марки С ГОСТ 1033-51.
3.4.2 Зависание подвижных частей.	а) В гидросистеме масло устарело. б) Возможны задиры в рабочей паре.	а) Промыть гидросистему. б) зачистить и отполировать места задиров и провести поверку машины.
3.4.3 Ход стрелки силоизмерителя скачками, стрелка не возвращается на «0».	а) Задиры в силоизмерительных цилиндрах. б) остановка вращения рубашек силоизмерительных цилиндров.	а) Зачистить и отполировать места задиров и провести поверку машины. б) Проверить целостность монтажа схемы подключения двигателя, вращения рубашек силоизмерительных цилиндров.
3.4.4 Нет давления в системе.	а) Засорился дроссель 29.1 (рис.3) слива из управляющей полости насоса. б) Под клапан насоса давления попало инородное тело. в) Засорился фильтр.	а) Прочистить и промыть дроссель. б) снять коллектор с насоса и промыть клапана. в) Промыть фильтр.
1	2	3
3.4.5 При стабилизации давления нагрузка плавает.	Засорился дроссель 29.16 (рис 3а) в полости обратной связи скалки стабилизатора давления.	Прочистить и промыть дроссель.
3.4.6 Резкий возврат стрелки при разрыве образца.	Засорился демпфер 17(2) (рис. 2) силоизмерителя.	Прочистить и промыть дроссель.
3.4.7 Дрожит стрелка силоизмерителя.	Плохая работа обратного клапана 26 (рис. 2).	Снять обратный клапан и промыть. Подтянуть пружину клапана. Если пружина заела, сменить ее.
3.4.8 Стрелка силоизмерителя идет неравномерно. Трудно остановить нагрузку.	Возможны утечки через уплотнительное кольцо 29.20 регулятора скорости (рис. 3).	Сменить уплотнительное кольцо 29.20 (рис. 3).
