Теплотехнический расчет световых проемов
По формуле (2) находим градусо-сутки отопительного периода:
.
Требуемое сопротивление теплопередаче окон ,определенное из табл. 3 в зависимости от численного значения градусо-суток отопительного периода, равно 0,36 (м2·°С)/Вт. Затем по табл. 11 и значению выбираем конструкцию световых проемов из условия, что . В нашем случае световой проем заполняем двойным остеклением в спаренных деревянных переплетах.

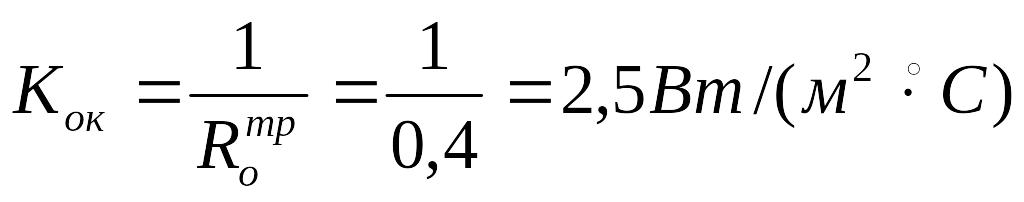

Коэффициент теплопередачи окна определим по формуле (12):
.
Теплотехнический расчет наружных дверей (кроме балконных)

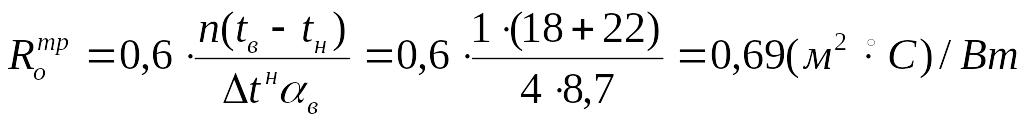

Требуемое сопротивление теплопередаче дверей (кроме балконных) должно быть не менее 0,6 стен, определяемого по формуле (1), т.е.
Коэффициент теплопередачи наружных дверей вычисляют по формуле (14):
.
Пример 2. Расчет потерь теплоты наружными ограждениями
Расчет потерь теплоты проведем для одной угловой комнаты каждого этажа, а также для лестничной клетки (рассматривается как одно помещение высотой в 3 этажа). Результаты расчета сводятся в таблицу. План этажа представлен на рис. 1.
Графа 1. Пронумеруем помещения, начиная с левого верхнего помещения, по ходу часовой стрелки: на первом этаже 101, 102, …,109; на втором этаже 201, 202,…, 209; на третьем этаже 301, 302,…, 309. Лестничную клетку обозначим буквами ЛК и рассмотрим как одно помещение высотой 9 метров.
В данном примере подробно рассмотрен расчет потерь теплоты наружными ограждениями комнат 105, 205, 305 и лестничной клетки, для остальных комнат здания приведены окончательные расчетные значения полных потерь теплоты.
Графа 2. Температуру внутреннего воздуха tв, °С, каждого помещения принимаем из табл. 5.
Графа 3. Обозначим наименование ограждающих конструкций комнат.
Графа 4. Для каждой ограждающей конструкции комнат обозначим наименование сторон света.
Графы 5;6. В соответствии с заданием высоту помещения от пола до пола следующего этажа принимаем равной 3 м. Размер окон для всех вариантов принимаем 1,4×1,8 м. Ширину дверей принимаем по масштабу в соответствии с чертежом типового этажа, высоту дверей принимаем равной 2,1 м.
Длину и ширину наружных стен измеряем от кромки наружного угла до оси внутренней стены:
- длина наружной (угловой) стены равна 5900+100=6000 мм;
- ширина наружной (угловой) стены равна 3600+150=3750 мм.
Длину и ширину потолка или пола определяем между осью внутренней стены и внутренней поверхностью наружной стены:
- длина потолка (пола) равна 5900+100–465=5535 мм;
- ширина потолка (пола) равна 3600+150–465=3285 мм.
Ширину наружных стен, потолка и пола лестничной клетки измеряем между осями внутренних стен.
Графа 7. Коэффициент теплопередачи К, Вт/м2·°С, принимается по результатам теплотехнического расчета ограждающих конструкций (формулы (10), (12), (14)).
Расчетные коэффициенты теплопередачи окон и дверей, определенные по формулам (12) и (14), равны Кок=2,5Вт/(м2·°С), Кдв=1,45Вт/(м2·°С). При расчете теплопотерь через стены площади поверхностей ограждения измеряются без вычета площади окон и дверей, таким образом, площадь окон и дверей учитываются дважды, поэтому коэффициент теплопередачи окон Кок принимают как разность его значений для окон и дверей Кок (дв) и стен Кст.
Таким образом:
Кок=2,5–0,44=2,06 Вт/(м2 ·°С), Кдв=1,45–0,44=1,01 Вт/(м2 ·°С).

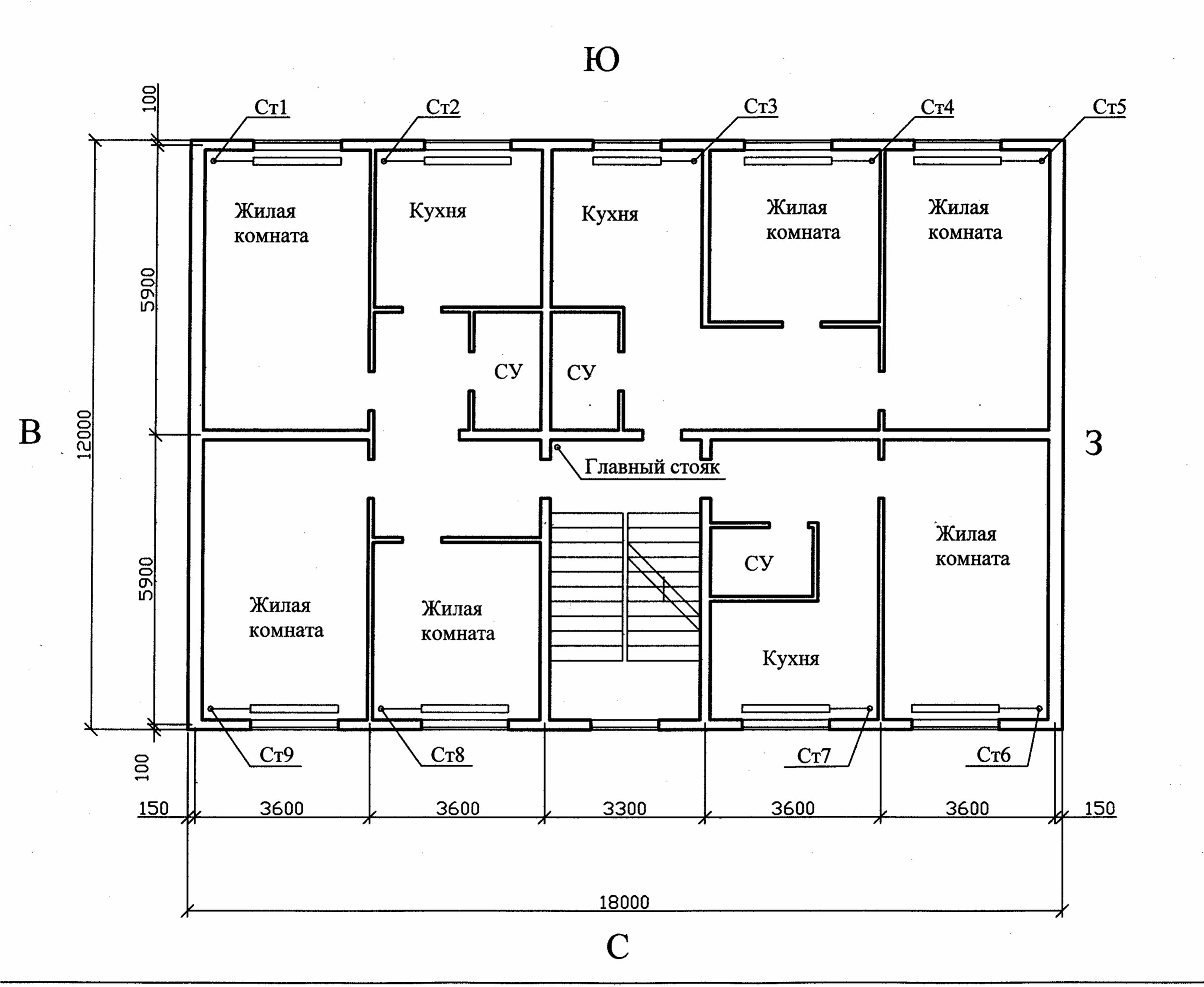

Рис. 1. План этажа
Графа 8. Значение коэффициента n, учитывающего положение наружного ограждения по отношению к наружному воздуху, принимаем по табл. 4.
Графа 9-12. Добавочные потери теплоты β1, β2, β3,через ограждающие конструкции принимаем в долях от основных потерь.
Добавочные потери теплоты на открывание дверей β4 для наружных входных двойных дверей с тамбурами между ними для 3-х этажного здания равны β4=0,27×9=2,43
Графа 13. В графу записываем множитель (1+Σ β).
Графа 14. Основные и добавочные потери теплоты определяем суммируя потери теплоты через отдельные ограждающие конструкции Qо, Вт, по формуле (15).
Графа 15. Расход теплоты на нагрев инфильтрующегося воздуха Qи, Вт, определяем по формуле (16).
Графа 16. Суммарные поступления теплоты за счет внутренних источников (электробытовые и осветительные приборы, кухонные плиты и пр.) определяем по формуле (17).
Графа 17. Полные теплопотери ΣQполн, Вт, каждого отапливаемого помещения рассчитываем по формуле (18).
По результатам расчета (из табл.) полные теплопотери стояка 5 составляют
ΣQст5=2160+1927+2179=6266 Вт.
Полные теплопотери стояка лестничной клетки составляют
ΣQлк=2454 Вт.
Теплопотери остальных стояков определялись аналогичным образом и составили
ΣQст1= 6205 Вт; ΣQст2= 4873 Вт; ΣQст3= 4543Вт; ΣQст4= 4945 Вт;
ΣQст6= 6514 Вт; ΣQст7= 6134 Вт; ΣQст7= 6125 Вт; ΣQст9= 6498 Вт.
Теплопотери всего здания составляют
Qзд= ΣQст1+ ΣQст2+ ΣQст3+ ΣQст4+ ΣQст5+ ΣQст6+ ΣQст7+ ΣQст8+ ΣQст9+ ΣQлк. Qзд=54557 Вт.
