3.1.3. Экспертиза расчета болтового соединения
Ниже приводится пример распечатки результатов расчета.
«Расчет выполнен по СП 53-102-2004. Результаты (отчет)
Общие характеристики |
|
Сталь |
C235 |
Коэффициент надежности по ответственности |
0,95 |
Коэффициент условий работы |
0,9 |
Коэффициент условий работы соединяемых элементов |
0,9 |
Расчетное сопротивление срезу болтов Rbs |
18,9 кН/см2 |
Расчетное сопротивление смятию болтовых элементов Rbp |
59,535 кН/см2 |
Усилия
N = 280 кН
Проверено по СП |
Проверка |
Коэффициент использования |
п.15.2.9 |
смятие |
0,349 |
п.15.2.9 |
срез болтов |
0,798 |
пп.9.2.1, 10.1.1 |
прочность ослабленного сечения |
0,405 |
Коэффициент использования 0,798 - срез болтов.
Тип |
Болты |
Параметры |
Прикрепление парных уголков
|
Диаметр болтов 20 мм Диаметр отверстий 23 мм Класс болтов 5.6 Класс точности B или C |
m = 3 a = 60 мм c = 50 мм r = 75 мм
|
Сечение - Сокращенный сортамент. Уголок равнополочный по ГОСТ 8509-93 125x8 |
|
». |
Вывод: подбор размера, расположения и количества болтов выполнен верно.
|
Рис. 3.2. Меню «Сталь». Вкладка «Условия применения» |
|

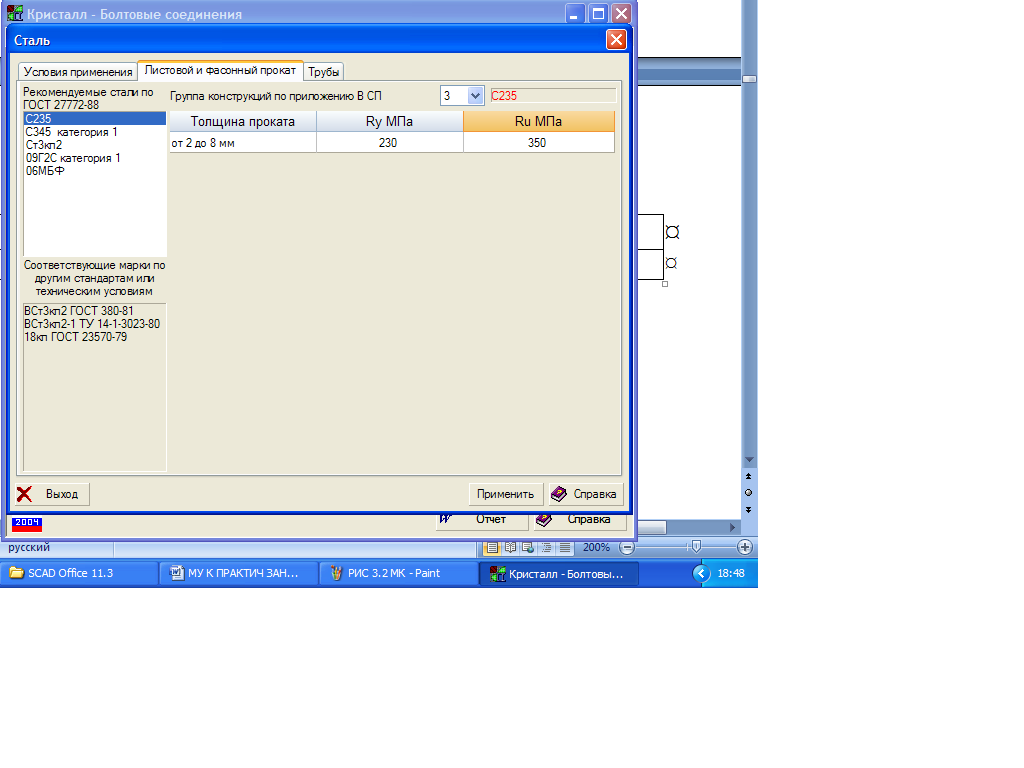

Рис. 3.3. Меню «Сталь». Вкладка «Листовой и фасонный прокат» |
|

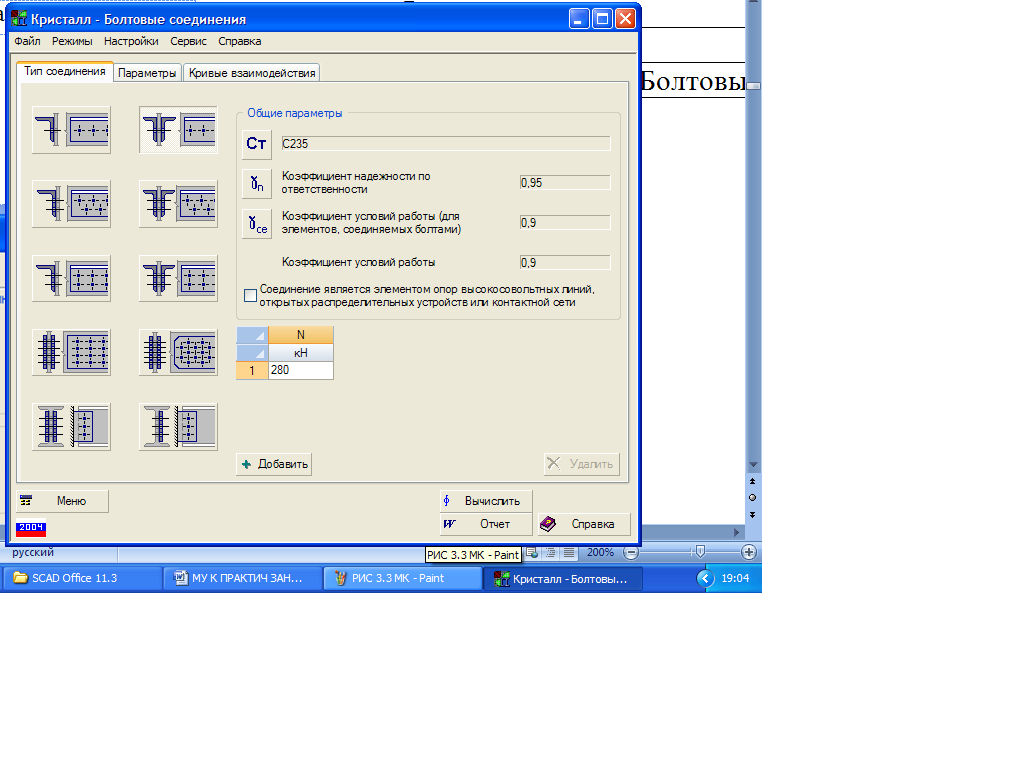

Рис 3.4. Меню «Болтовые соединения». Вкладка «Тип соединения» |
|

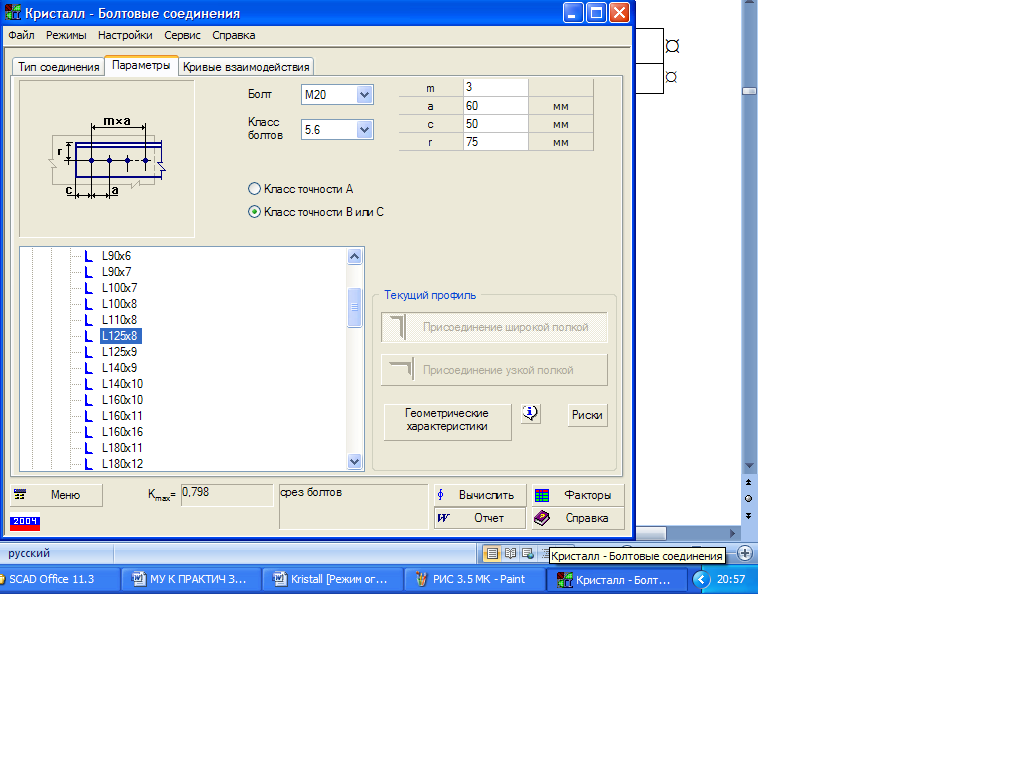

Рис. 3.5. Меню
«Болтовые соединения». Вкладка
«Параметры».
Команда «Вычислить»:
|
|

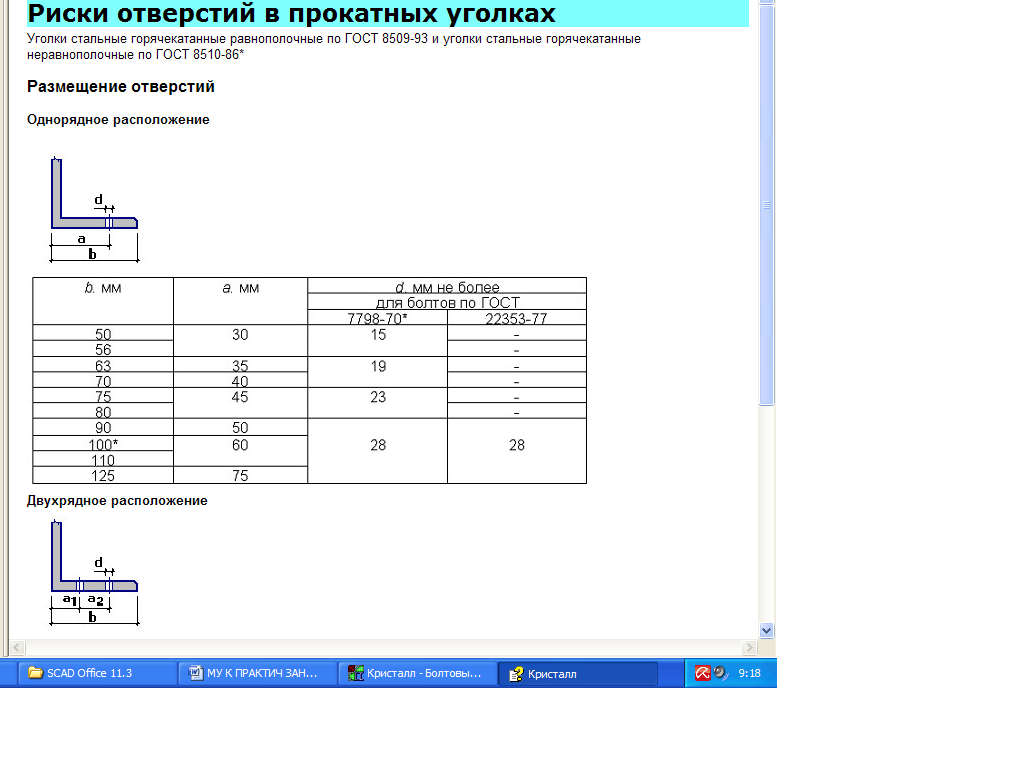

Рис. 3.6. Меню «Болтовые соединения». Вкладка «Риски» |
3.2. Задача 3.2. Расчет сдвигоустойчивого соединения на высокопрочных болтах
3.2.1. Задание
При исходных данных задачи 3.1 и руководствуясь разделами 15.2 [1] выполнить расчет того же соединения на высокопрочных болтах из стали 40Х "Селект". Соединяемые поверхности очищаются стальными щетками без консервации поверхностей, контроль натяжения болтов по моменту затяжки М.
3.2.2. Решение
1.

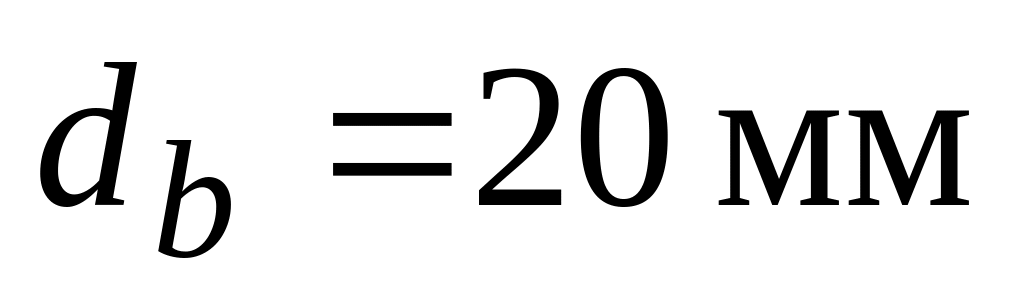

Принимаем болты
;
отверстия
под болты
.
2.
Временное сопротивление высокопрочных
болтов из стали 40Х "Селект"
(табл.
Г.5 [1]); расчетное сопротивление болтов
растяжению (п. 7.7 [1])
.
3. Расчетное усилие, которое может быть воспринято каждой плоскостью трения элементов, стянутых одним высокопрочным болтом, определяется по формуле (170) [1]
,
где |
|
– |

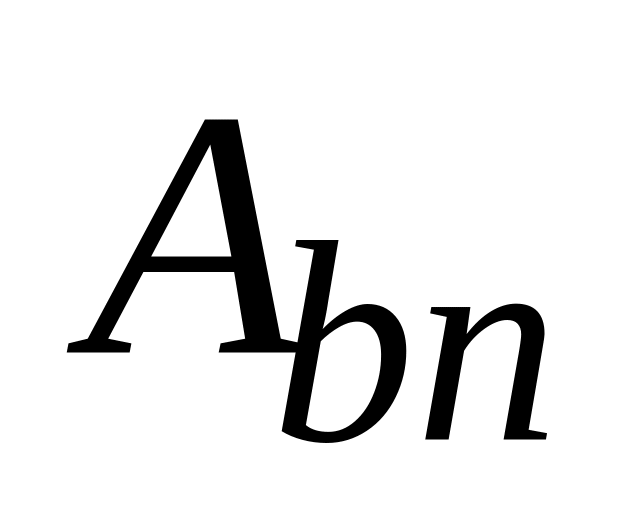

площадь сечения болта по резьбе, по приложению Г.9 [1] ; |
|
|
– |
коэффициент
трения, принимаемый по табл. 39 [1],
|
|
|
– |
коэффициент
надежности, принимаемый по табл. 39
[2],
|
4. Количество высокопрочных болтов в соединении определяется по формуле (171) [1]
,
где |
|
– |
коэффициент
условий работы фрикционного соединения,
|
|
k |
– |
количество поверхностей трения, k=2; |
|
|
– |

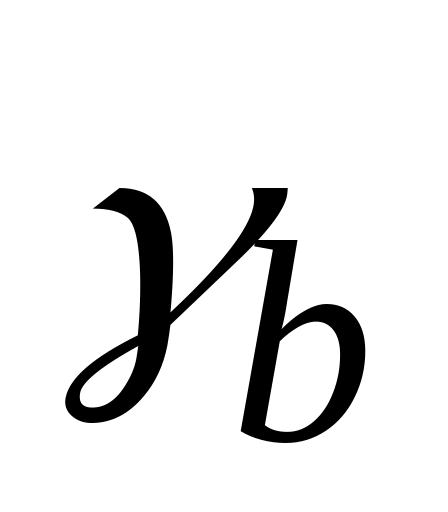

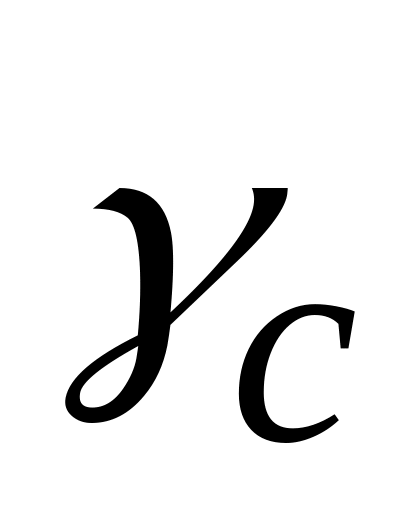

коэффициент
условий работы, принимаемый как в
задаче 3.1,
|
5. Принимаем 4 высокопрочных болта из стали 40Х "Селект" по ГОСТ 22356-77.
6. Проверяем прочность уголков по ослабленному сечению 1-1 рис. 3.7 п. 8.1.1 по формуле (5) [1]
,
.
Здесь
площадь ослабленного сечения:
,
так
как
.
|
Рис. 3.7. Эскиз соединения на высокопрочных болтах |
