5.1. Задание
Руководствуясь
разделом 9 [1], подобрать и проверить
сечение прокатной двутавровой балки
по ГОСТ 8239-89, нагруженной в середине
пролета сосредоточенной нормативной
нагрузкой
.
Нагрузка приложена к верхнему поясу и
действует вертикально.
Расчетная схема балки приведена на рис. 5.1; балка закреплена от смещения в горизонтальном направлении в середине пролета и на опорах. Исходные данные:
- пролет балки l = 4,00 м;
- материал – сталь С285;
- предельный прогиб
;
- коэффициент
надежности по нагрузке
;
- коэффициент условий работы .
|

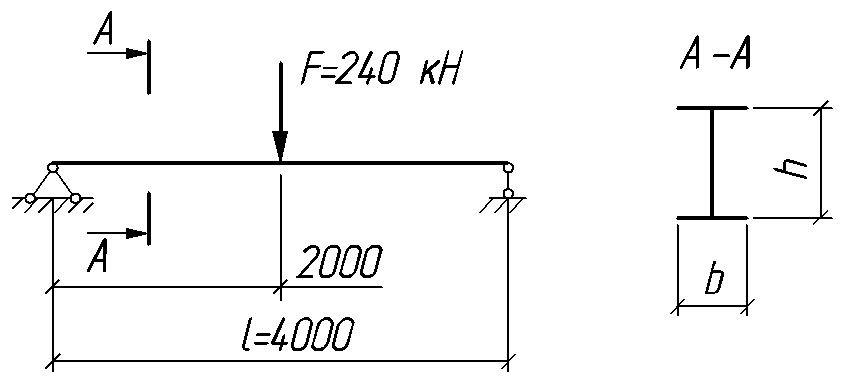

Рис. 5.1. Расчетная схема балки |
5.2. Решение
1. Максимальные
расчетные внутренние усилия в балке
при расчетной нагрузке
:
изгибающий момент
;
поперечная сила
.
2. Расчетные
сопротивления стали С285 (фасонный прокат,
толщина t
свыше 10 до 20 мм):
,
(табл. 2 [1]), модуль
упругости
.
3. Требуемый момент сопротивления двутавра определяется по формуле (35) [1]
.
4. Требуемый при
заданной жесткости момент инерции
сечения определяется из формулы прогиба
балки при свободном опирании, полагая,
что прогиб равен предельному значению
[1]
.
5. Выбираем по
сортаменту двутавр I
40/ГОСТ 8239-89 (приложение 11 [3]) со следующими
характеристиками: высота сечения h
= 400 мм, ширина
полки b
= 155 мм; толщина стенки
,
толщина полки
,
моменты сопротивления
,
,
моменты инерции
,
,
статический момент
.
6. Выполним проверки принятого сечения [1]:
а) на прочность при действии изгибающего момента М
– прочность балки
по нормальным напряжениям обеспечена;
б) на прочность при действии поперечной силы Q
– прочность
опорного сечения балки по касательным
напряжениям обеспечена;
в) на общую устойчивость балки, которая обеспечена при значении условной гибкости сжатого пояса балки
,
где |
|
– |
предельная гибкость сжатого пояса балки, определяемая по табл. 10 [1]; |
|
|
– |
свободная длина
балки между опорами,
|
,
где b/t = 15,5/1,3 = 11,9 <15, принимаем b/t = 15.
Устойчивость балки обеспечена: 0,467 < 0,576.
При невыполнении условий прочности или устойчивости необходимо увеличить поперечное сечение балки и повторить проверки.
Подготовка данных для экспертизы расчета по программе «Кристалл» приведена на рис. 5.2 – 5.6.
5.3. Экспертиза подбора сечения балки
Ниже приводится пример распечатки результатов расчета.
«Расчет выполнен по СП 53-102-2004
Общие характеристики
Сталь C285
Коэффициент надежности по ответственности 0,95
Коэффициент условий работы 1
Конструктивное решение
Сечение
Профиль: Двутавp с уклоном полок по ГОСТ 8239-89 40 |
Загружение 1 - постоянное
Тип нагрузки |
Величина |
Позиция х |
Ширина приложения нагрузки, s |
|||

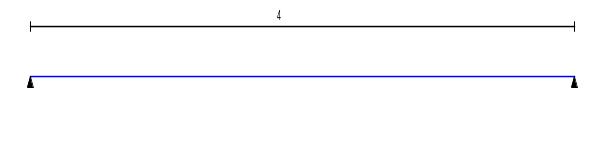

длина = 4 м |
||||||
|
240 |
кН |
2 |
м |
1,e-010 |
м |
Результаты расчета
Проверено по СП |
Проверка |
Коэффициент использования |
п.9.2.1 |
Прочность при действии поперечной силы |
0,261 |
п.9.2.1 |
Прочность при действии изгибающего момента |
0,915 |
п.9.4.1 |
Устойчивость плоской формы изгиба при действии момента |
0,915 |
Коэффициент использования 0,915 - Прочность при действии изгибающего момента».
Вывод: прочность и устойчивость балки обеспечена. Сечение подобрано верно.
|

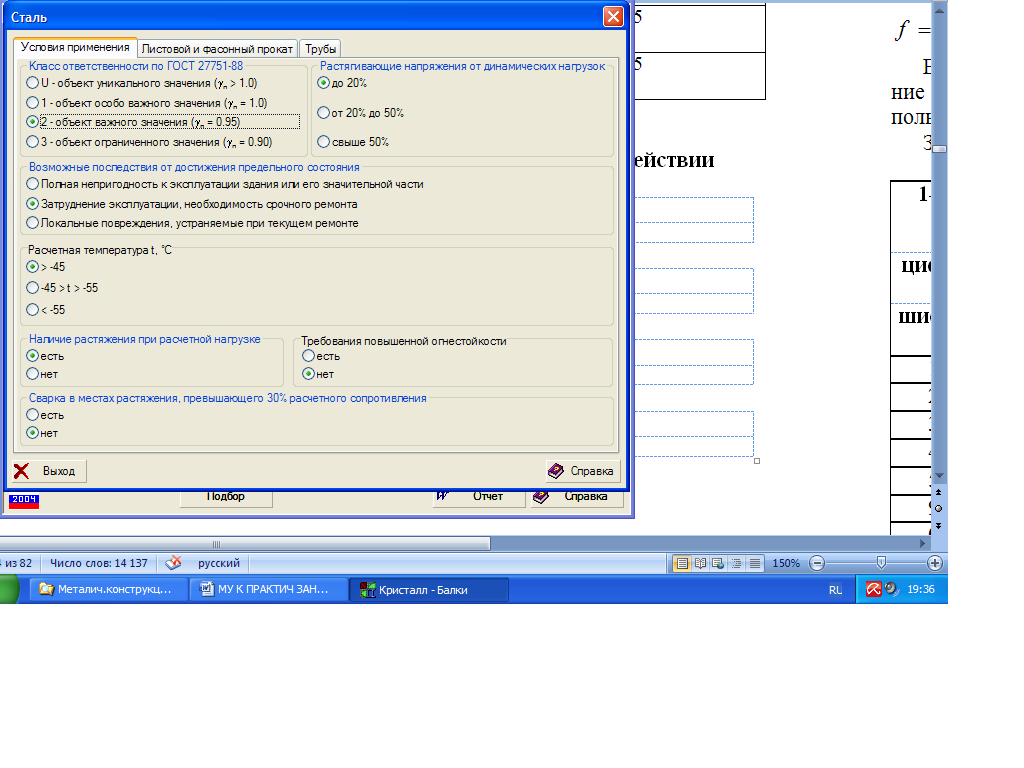

Рис. 5.2. Меню «Сталь». Вкладка «Условия применения» |
|

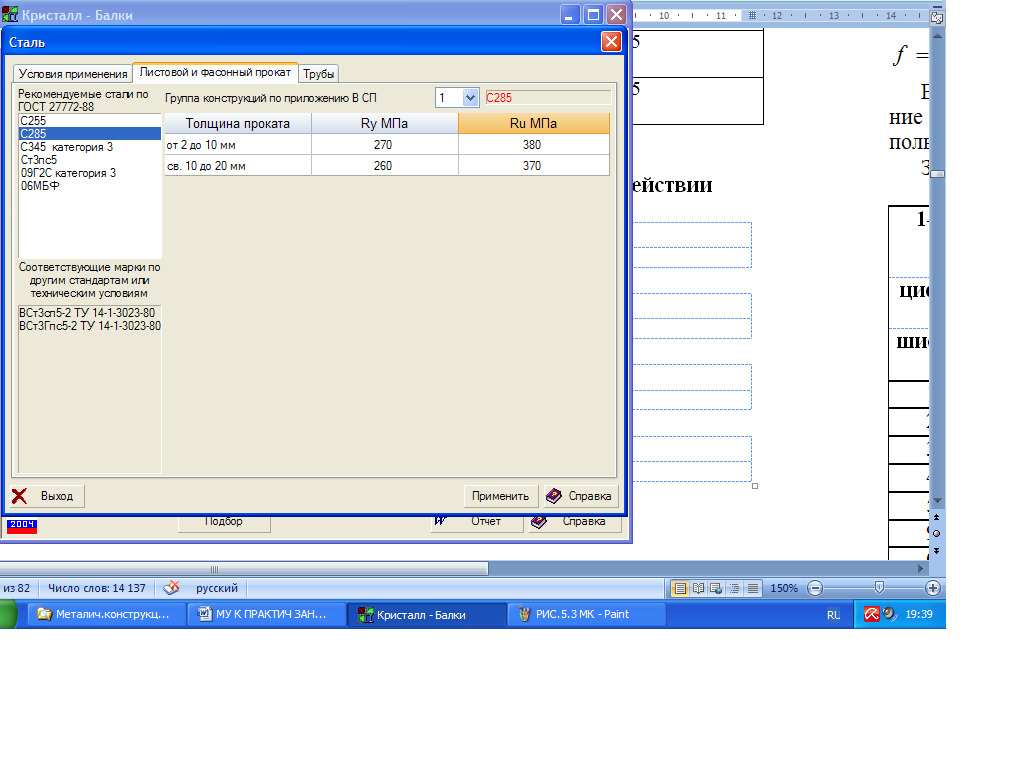

Рис. 5.3. Меню «Сталь». Вкладка «Листовой и фасонный прокат» |
|
Рис. 5.4. Меню «Балки». Вкладка «Сечение» |
|

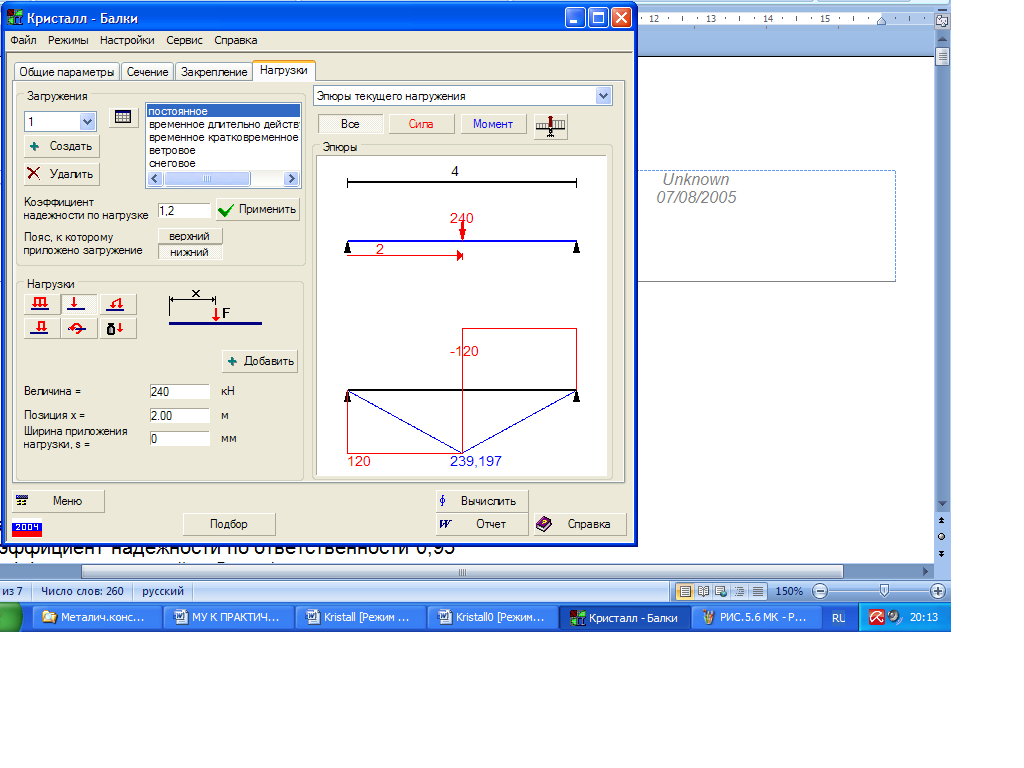

Рис. 5.5. Меню «Балки». Вкладка «Нагрузки» (задать расчетную нагрузку) |
|

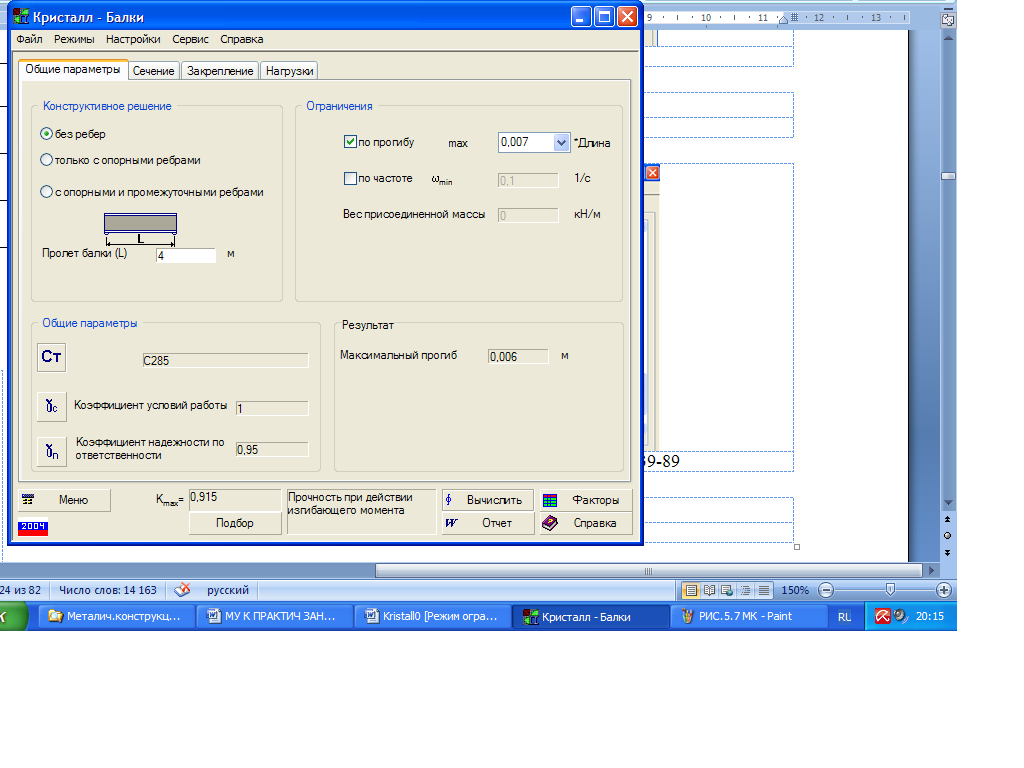

Рис. 5.6. Меню
«Балки». Вкладка «Общие параметры».
Команда «Вычислить»:
|
