7 Проверка прибора
Прибор ПКВ-7 следует проверять один раз в год по следующим параметрам:
а) частота повторения цикла “заряд-разряд”;
б) пределы измерения по емкости;
в) время измерения и время замыкания объектов накоротко.
Частота повторения циклов “заряд-разряд” определяется путем подсчета числа периодов в течение одной минуты на слух или с помощью счетчика.
Количество периодов в минуту при измерении в режиме “ПКВ” должно быть , при измерении в режиме “ЕВ” – .
Проверка пределов измерения по емкости производится с помощью магазина емкостей класса не ниже 1,0.
При полном отклонении стрелки на каждом пределе измеренная величина не должна отличаться от значений, установленных на магазине, более чем на 6%.
Проверка времени измерения емкости производится путем измерения величины для последовательно соединенных сопротивлений 0,4 МОм и конденсатора емкостью 20 тыс. пф.
Показания прибора на пределе 20 тыс. пф должны быть при этом в пределах от 22% до 63% шкалы.
Проверка времени замыкания объекта накоротко производится путем измерения величины для той же цепочки (0,4 МОм и 20 тыс.пф). Показания прибора на пределе 20 тыс. пф должны быть в пределах от 37% до 78% шкалы.
При несоответствии какого-либо параметра изменяются следующие элементы схемы на рисунке 1: для регулировки частоты 2 Гц – , для частоты 0,25 Гц – , для подгонки пределов – , для времени измерения емкости – , для времени замыкания накоротко – .
Обмоточные данные трансформатора
Ш 2036
I обм. |
1588 витков |
ПЭВ-2-0,25 |
220 В |
II обм. |
1850 витков |
ПЭВ -2-0,16 |
250 В |
III обм. |
55 витков |
ПЭВ-2-0,93 |
7 В |

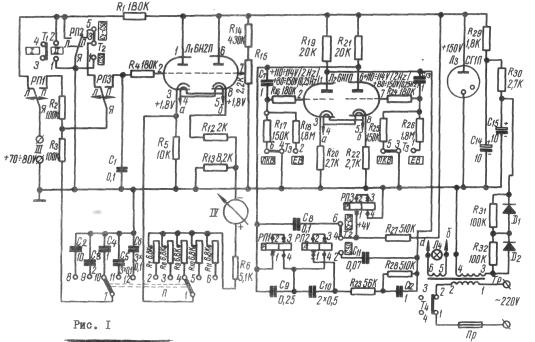

Рисунок 1 – Принципиальная электрическая схема прибора ПКВ-7
Положение переключателя : I – измерение; II – установка.
Условное обозначение: III – объект; IV – измерительный прибор.
