2. Проектирование технологического процесса

с использованием CAD/CAM системы

Приведем пример разработки управляющей программы для станка ЧПУ с помощью системы «ADEM»

Операция 1. Фрезерная. Подготовка чистовых баз

1. С помощью команды «открыть» в меню «файл» выберем необходимую

геометрическую модель детали.

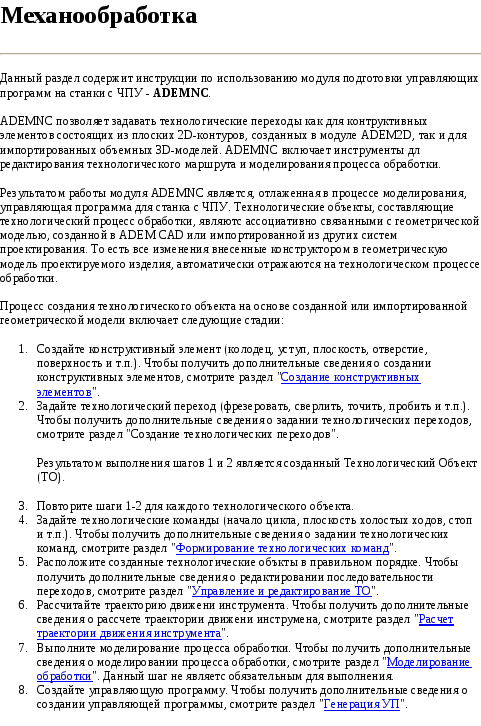

2. Перейдем в модуль подготовки Управляющих Программ (САМ). Задание начала цикла

Установим начало системы координат в левом нижнем углу плиты на "виде сверху". Для этого нажмите клавишу "О".

Зададим координаты точки начала цикла (Рисунок 6.1). Нажмем кнопку Начала цикла. Введем значения Х—20; Y=-20; Z=50.■

Зададим конструктивный элемент ПЛОСКОСТЬ (Рис. 6.2). Зададим параметры: Глуб.= 3 Плоек. = 38

6. Нажмем ОК. Укажем контур плоскости плиты на "виде сверху" (Рис. 6.3). Нажмем среднюю кнопку мыши, или Esc. В информационной строке появится надпись: 01] 2.

7. Зададим технологический переход ФРЕЗЕРОВАНИЕ. В открывшемся окне зададим параметры:

ЭКВИДИСТАНТА изменить на: ЗИГЗАГ ГЛ.РЕЗ. = 10 ИНСТРУМЕНТ/ ДИАМЕТР = 20

9. Зададим конструктивный элемент ПЛОСКОСТЬ (Рис. 6.4). В открывшемся окне зададим параметры плоскости: Глуб.= 1 Плоск.=35

10. Укажем контур плоскости плиты. В информационной строке появится надпись: [01] 3. ****/Плоскость

11. Перенесем технологический переход из технологического объекта 2. Нажмем кнопку Т.Об. Откроется меню. Выберем команду ПЕРЕХОД ИЗ МАРШРУТА. Откроется окно содержащие заданный маршрут обработки.

1.НЦ

2. Фрезеровать/Плоскость Фреза D20 поз.1

12. Укажем слово Фрезеровать из перехода 2. В информационной строке появится надпись:

[01] 3. Фрезеровать/Плоскость Фреза D20 поз.1

13. Нажмем кнопку ИЗМЕНИТЬ. Появится запрос "Что изменить?". Нажмем кнопку ФРЕЗ. В открывшемся окне изменим параметры:

ГЛ.РЕЗ. = 5

14. Для выбора оборудования нажмем кнопку СТАН. Откроется каталог станков. Выберем необходимый станок. Например, обрабатывающий центр HP—5.

17. Для моделирования процесса обработки детали нажмем кнопку МОДЕЛИРОВАНИЕ.

18. Для формирования Управляющей Программы нажмем кнопку АДАПТЕР. Будет сформирована Управляющая Программа для выбранного станка. Появится сообщение о времени обработки и длине перфоленты.

Операция фрезерная. Обработка корпуса

Подготовка эскиза

  1. С помощью команды «открыть» в меню «файл» выберем необходимую геометрическую модель детали.

  2. Выберем элемент ПРЯМОУГОЛЬНИК. Начертите четыре прихвата, которые будут использованы для закрепления заготовки. Для этого задайте шаг движения курсора D=30 мм. Установите курсор в левый нижний угол заготовки. С помощью команды копия/угловая построим еще 3 прихвата. Расположение скопированных прихватов приведена на (Рис. 6.6.).

  3. 4. Перейдите в модуль САМ.

Переход 1: задать начало цикла

  1. Установите начало системы координат в левом нижнем углу плиты на "виде сверху". Для этого нажмите клавишу "О".

  2. Задайте координаты точки начала цикла (Рис. 6.7). Нажмите кнопку НЦ/КООРДИНАТЫ. Введите значения Х=-20; Y=106,5; Z=50. В информационной строке появится надпись:

  3. 7. Зададим конструктивный элемент ПЛОСКОСТЬ (Рис. 6.8). В открывшемся окне зададим параметры: Глуб.= 3 Плоск. = 34
