1.1.6.2. Расчет инвентарного парка депо
Инвентарный парк локомотивов депо рассчитываем по формуле, лок.:
, (1.17)
где - суточное количество локомотивов, находящихся в ремонте, лок.;
- количество локомотивов, находящихся в запасе, лок.;
- количество локомотивов, находящихся в резерве, лок.;
- количество локомотивов, находящихся в аренде, лок.
Количество локомотивов, одновременно находящихся в различных видах технического обслуживания, например ТО-3 и текущего ремонта ТР, называется фронтом ремонта.
Суточное количество локомотивов, находящихся в ремонте, определяем по формуле, лок.:
, (1.18)
где – фронт работы соответствующего вида ремонта, лок.
График полной экипировки тепловоза с проведением ТО-2 на станции основного депо, и график экипировки тепловоза на станции оборотного депо представлены на рис. 1.4, 1.5.
Коэффициент чередования видов ремонта определяем по формуле:
, (1.19)
где - пробег локомотива между соответствующим видом ремонта, км;
- пробег локомотива между последующим видом ремонта, км.
Рис. 1.4. График частичной экипировки тепловоза в пункте смены локомотивных бригад
Пробег локомотивов находим из циклограммы ремонтов и механических обслуживаний тепловоза 2ТЭ10М (рис. 1.6), где мы изменяем рекомендуемые наработки и для заданных условий эксплуатации чтобы ТО-3 проводилось в основном депо.
Суточный фронт ремонта локомотивов определяем по формуле, лок:
, (1.20)
где – суточный пробег грузовых локомотивов, км;
– пробег локомотивов между соответствующими видами ремонтов, принимаем согласно заданной протяжённости участка работы локомотивов с учётом корректировки межремонтных пробегов по распоряжению Департамента локомотивного хозяйства ОАО «РЖД» от 17 января 2005 г., км;
– время нахождения локомотива в ремонте i-го вида с учётом времени на пересылку, принимаем согласно среднесетевым нормам простоя локомотивов на соответствующих видах ремонта, сут;
– коэффициент чередования видов ремонта.
Расчёт показателей ремонта магистральных локомотивов приведён в табл. 1.3.
Рис. 1.5. График полной экипировки тепловоза без ТО-2 на станции оборотного депо
Таблица 1.3
Показатели ремонта магистральных тепловозов 2ТЭ10М
Наименование показателя |
Значения показателей по видам ремонта |
|||||
ТО-З |
ТР-1 |
ТР-2 |
ТР-З |
КР-1 |
КР-2 |
|
L, км t, сут β ƒ |
9480 0,5 0,81 3,24 |
50560 1,5 0,66 1,49 |
150100 4 0,5 1 |
300200 6 0,5 0,76 |
600400 10 0,5 0,63 |
1200800 15 1 0,95 |
Подставляем значения ƒ из таблицы 1.3 в формулу (1.18), получаем:
лок.
Окончательно принимаем количество локомотивов, находящихся в ремонте лок.
Количество локомотивов, находящихся в запасе и резерве определяем по формуле, лок.:
. (1.21)
Подставив значения, получим:
лок.
Окончательно принимаем:
лок.
На основе полученных значений получаем:
лок.
1.1.6.3. Расчет показателей использования локомотивного парка
Расчёт качественных и количественных показателей использования локомотивного парка проводим для всего участка обслуживания грузовых поездов тепловозами.
Деповской процент неисправных локомотивов на ТО-3 и ТР определяем по формуле, %:
. (1.22)
Среднесуточная производительность локомотива определяем по формуле, ткм брутто/лок.:
. (1.23)
Среднесуточный пробег локомотива определяем по формуле, км:
. (1.24)
Общее время полезной работы локомотива определяем по формуле, ч:
. (1.25)
Время полезной работы локомотива в движении определяем по формуле, ч:
, (1.26)
где - техническая скорость локомотива на заданном участке, км/ч:
. (1.27)
Результаты расчётов показателей использования локомотивного парка представлены в табл. 1.4.
Количественные показатели эксплуатации тепловозов в грузовом движе-нии характеризуют объём выполненной работы локомотивов. Количественные и качественные показатели позволяют оценивать использование локомотивов как по времени их работы, так и по реализации выходной мощности тепловозов грузового движения.
Показатели использования локомотивов определялись с учётом вовлечения тепловозов на их техническое обслуживание по циклу ТО-3, текущие и капитальные ремонты. На рис. 1.7 построена циклограмма периодичности ТО-3, ТР и КР тепловозов для заданных условий эксплуатации с учётом распоряжения ДЛХ ОАО «РЖД» от 17.01.2005 г. На рис. 1.7 приняты следующие условные обозначения: – капитальный ремонт второго объёма;
– капитальный ремонт первого объёма; – текущий ремонт по циклу ТР-3; – текущий ремонт по циклу ТР-2; – текущий ремонт по циклу ТР-1; – техническое обслуживание по циклу ТО-3.

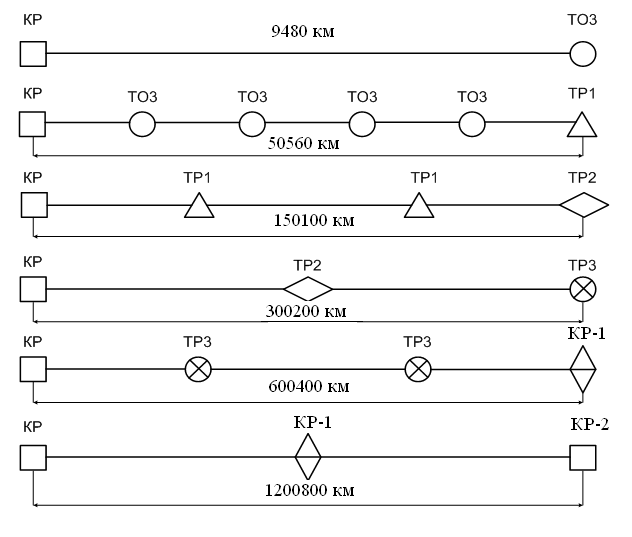

Рис. 1.7. Циклограмма ТО и ТР тепловозов
ксплуатации
чтобы ТО-3 роводилось в основном
депо.
Показатели использования локомотивов
Наименование показателя |
Значения параметра |
Среднесуточная производительность локомотивов, , ткм брутто/лок. Среднесуточный пробег локомотива, , км Общее время полезной работы локомотива, ,ч Время полезной работы локомотива в движении, ,ч Техническая скорость, ,км/ч Деповской процент неисправных локомотивов, ,% |
5,5∙106 1099 21,13 19,01 57,8 7,7 |
