Тема: Полы

1. Полы. Типы полов (на грунте, перекрытии). Требования к ним.

2. Конструкция и эксплуатация, свойства отдельных видов полов (бетонные, цементные, из торцовой шашки, чугунных плит).

3. Деформационные швы в полах (жесткий подстилающий слой).

4. Сопряжение полов различных видов. Полы в зоне ж/д путей.

5. Устройство трапов. Примыкание полов к стенам, фундаментам под оборудование.

В одноэтажных промышленных зданиях полы устраиваются по грунту, а в многоэтажных – и по перекрытиям, и по грунту.

Выбор типа «одежды» пола зависит от технологических процессов, которые протекают на производственных участках цеха.

К полам предъявляются как общие требования: прочность, малый коэффициент теплоусвоения, бесшумность, индустриальность, экономичность; так и специальные: жаростойкость, химическая стойкость, диэлектричность, водогазонепроницаемость, неискримость.

Для того, чтобы выбрать тип пола (одежду) необходимо использовать данные СНиП 2.03.13-88 «Полы» приложение №1 «Выбор типа покрытий пола в производственных помещениях».

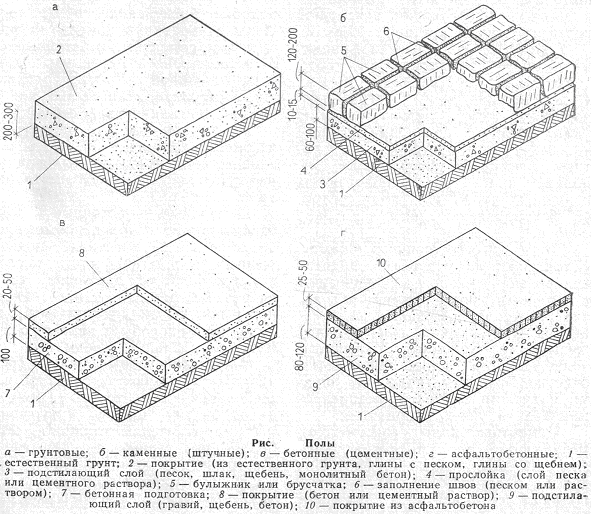

Полы, устраиваемые в одноэтажных промышленных зданиях по грунту, состоят из следующих слоев:

- покрытие или «одежда» пола, непосредственно воспринимающее эксплуатационные нагрузки;

- прослойка (промежуточный слой), связывающий покрытие с нижележащим элементом пола или перекрытием;

- подстилающий слой, в качестве которого может быть принят слой бетона t_m¡n=100 мм, гравия - t_m¡n=80 мм, песка - t_m¡n=60 мм, он служит для равномерного распределения нагрузки на грунт;

- основанием под полы служат грунты, которые уплотняются. Если основание имеет недостаточно несущую способность, то его уплотняют со щебнем. Растительный слой 150-200 мм снимается.

Также в конструкцию пола могут укладываться дополнительные слои:

- стяжка, предназначенная для выравнивания поверхности подстилающего слоя или придания полу заданного уклона;

- гидроизоляция, препятствующая подпору грунтовой влаги (устраиваются под подстилающим слоем) или прониканию в основание пола сточных жидкостей (устраиваются по подстилающему слою);

- тепло- и звукоизоляция, уменьшающая передачу тепла и звука в конструкции пола.

Наименование конструкции пола принимают по материалу покрытия.

По конструктивному решению покрытия бывают:

- бесшовные из бетона, асфальта и др.;

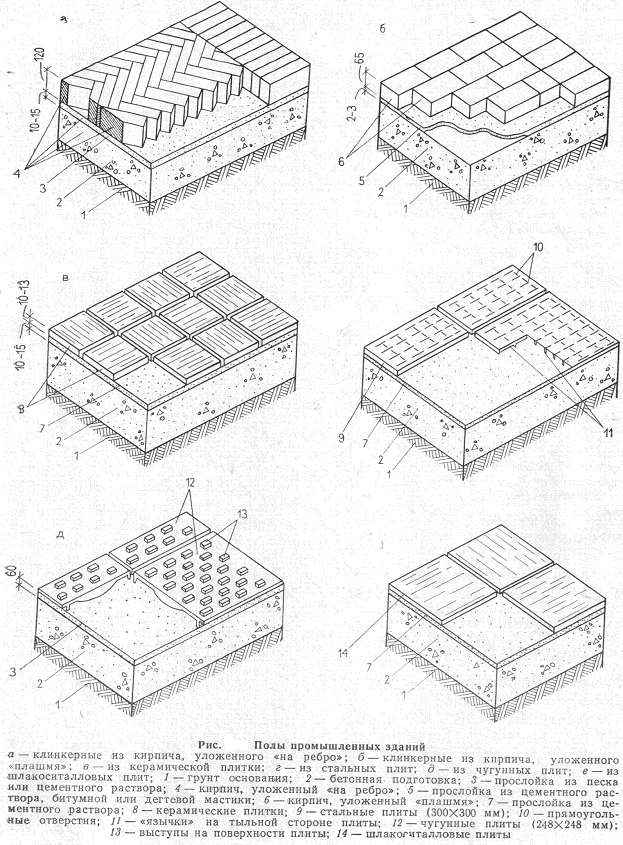

- штучные из кирпича, камня, плитки и др.

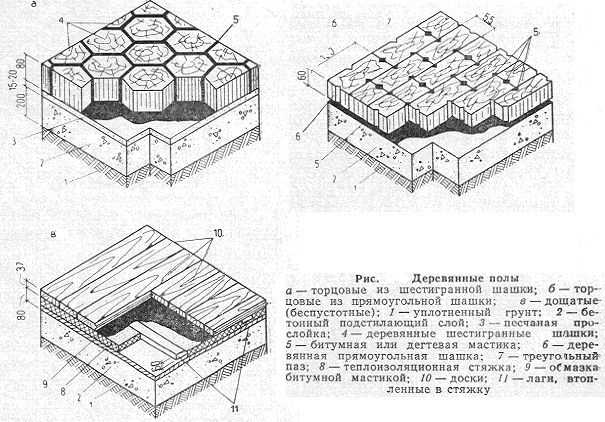

- деревянные из торцовой шашки, дощатые.

Полы испытывают следующие воздействия:

- механические (движение безрельсового транспорта, пешеходов, самоходных кранов);

- тепловые (горячий воздух, расплавленные массы, предметы);

- жидкостей (кислоты, щелочи)

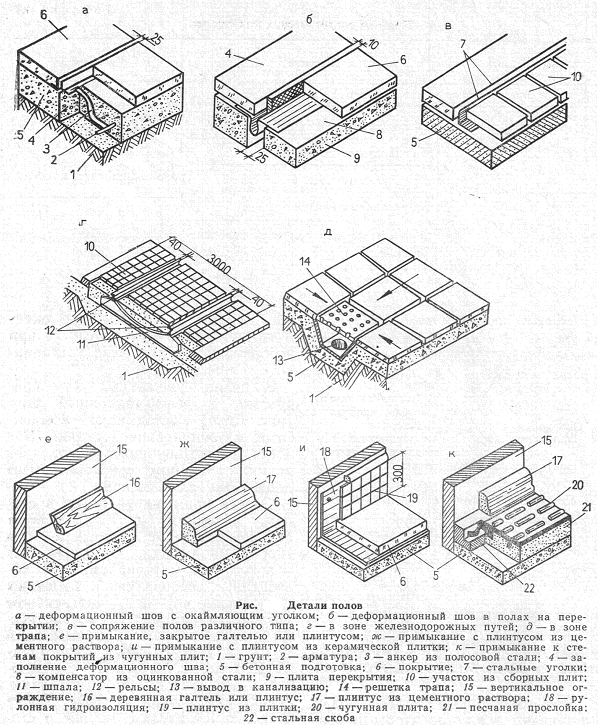

Д.Ш. в полах. Сопряжение полов различных видов.

Д.Ш. в полах устраиваются для того, чтобы не возникало температурных трещин. Размеры полученных прямоугольников (квадратов) установлены нормами ≈ 6 x 6, 3 x 3, 25 x 25 м.

Их размещают по линии Д.Ш. здания, в местах сопряжения разнотипных полов.

Д.Ш. полов окаймляются стальными уголками, которые приваривают к анкерам, заложенным в подстилающий слой, а при устройстве полов по перекрытию в Д.Ш. закладывают компенсатор из оцинкованной стали.

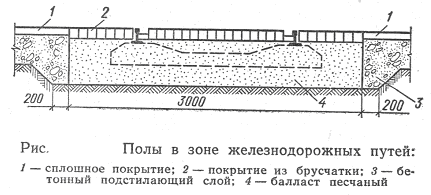

Полы в зоне ж/д колей.

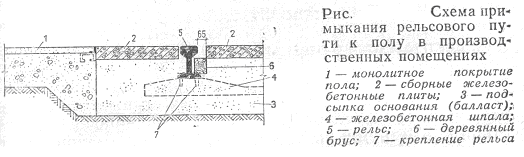

Ж/д. рельсы укладываются по шпалам и крепятся к ним при помощи костылей. Шпалы укладываются в корытообразную траншею и засыпаются песком. Между рельсами укладываются ж/б плиты. Глубина корытообразной траншеи 400 мм. Расстояние от оси рельса до пола 700 мм, до ж/б плит – 65 мм.

Места примыкания полов к стенам, колоннам и фундаментам станков делают с зазорами для свободной осадки. Иногда места примыкания полов к вертикальным конструкциям перекрывают плинтусами.

Для стока жидкостей в полах устраивают уклоны в сторону расположения водоприемных лотков и трапов. Трапы (водосток в производственную канализацию) перекрываются решеткой, уложенной в уровне пола.
