Тема: Классификация и конструктивные типы промышленных зданий.
1. Промышленные здания, их классификация по назначению, степени капитальности, особенностях объемно-планировочного решения; основные требования, предъявляемые к промышленным зданиям.
2. Унифицированные параметры объемно-планировочного решения зданий (шаг, пролет, сетка колонн, высота этажа).
3. Одноэтажные и многоэтажные здания, область их применения, конструктивные типы.
4. Понятия о подъемно-транспортном оборудовании в промышленных зданиях, область их применения.
5. Основные элементы одноэтажных и многоэтажных промышленных зданий.
Здания, предназначенные для размещения в них производств, называют промышленными.
Промышленные здания должны удовлетворять следующим общим требованиям:
- функциональным, которые обеспечивает рациональное размещение технологического оборудования;
- техническим, которые обеспечивают прочность, устойчивость, долговечность;
- противопожарным, которые предусматривают достаточную степень огнестойкости;
- архитектурно-художественным, которые способствуют созданию выразительного облика промышленного здания;
- экономическим, которые предусматривают минимальные затраты труда, средств и времени;
- индустриальности;
а также специальным требованиям:
- жаростойкости и огнестойкости;
- кислотостойкости и химической стойкости;
- взрывобезопасность
Промышленные здания по назначению классифицируют на:
- производственные основные, предназначенные для размещения цехов, изготавливающих продукцию (механосборочные, литейные, кузнечные и др.);
- производственные вспомогательные, которые обслуживают основное производство, (ремонтно-механические, инструментальные и др.);
- энергетические (ТЭЦ, котельные, трансформаторные и др.);
- транспортные (гаражи, депо и др.);
- складские, предназначенные для хранения готовой продукции, сырья, материалов;
- вспомогательные (административно-бытовые), предназначенные для размещения заводоуправления, лабораторий, столовых, поликлиник, бытовых помещений и др.).
На выбор ОПР и конструктивного решения здания влияет технологический процесс, который будет протекать в здании.
Технологическим процессом называется совокупность технологических, транспортных и складских операций, повторяющихся многократно и циклично в определенной последовательности.
Для осуществления подъемно-транспортных операций внутри цеха необходимо применение различного подъемно-транспортного оборудования.
К напольному безрельсовому оборудованию относятся автопогрузчики, автокары.
К напольному рельсовому оборудованию относятся козловые краны, все виды железнодорожного транспорта.
К непрерывному оборудованию относятся конвейеры, лифты.

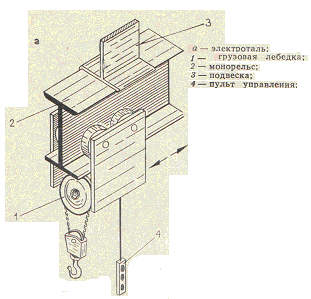

К подвижному подъемно-транспортному оборудованию для подъема и транспортировки груза в подвешенном состоянии применяют электротали.
Подвижным опорным подъемно-транспортным оборудованием являются подвесные и мостовые краны.
Подвесной кран или кран-балка грузоподъемностью до 5 т обслуживает всю площадь пролета. Кран состоит из двутавровой балки с электроталью, которая при помощи катков перемещается по монорельсам, подвешенным к несущим конструкциям покрытия. Управление краном осуществляется с пола цеха.

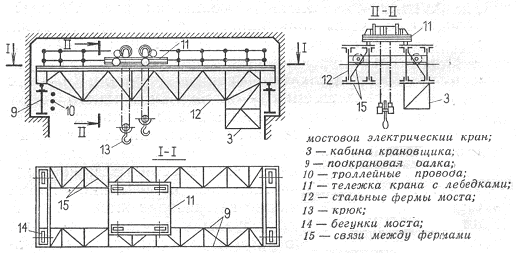

Мостовой кран грузоподъемностью от 5 т до 600 т обслуживает всю площадь пролета. Эти краны обеспечивают перемещение груза в продольном направлении, поперечном и по вертикали. Кран состоит из моста, образованного четырьмя параллельно расположенными фермами (общая ширина 5,5 м), который передвигается по рельсам, уложенным на подкрановых балках. По верху моста крана передвигается тележка с грузоподъемным механизмом. Управление краном осуществляется из кабины, подвешенной к мосту крана.

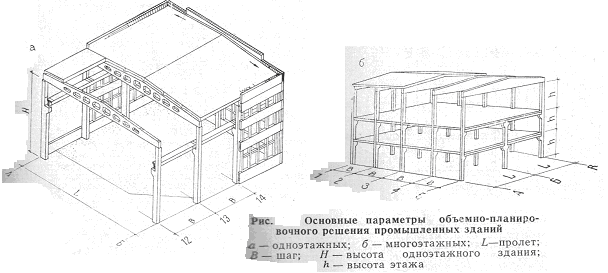

Основными объемно-планировочными параметрами здания являются:
- шаг, т.е. расстояние между разбивочными осями поперечных рядов колонн или стен, маркируется цифрами и равен 6, 9 и12 м.
- пролет, т.е. расстояние между разбивочными осями продольных рядов колонн или стен, маркируется буквами и равен 9, 12, 18, 24, 30,36 м и т.д.
- высота ,т.е. расстояние от уровня чистого пола до низа главного элемента покрытия и может быть - 3,6; 4,2; 4,8; 5,4; 6; 6,6; 7,2; 8,4; 9,6; 10,8; 12; 12,6; 13,2; 14,4; 16,2; 18 м.
- сетка колонн, т.е. совокупность расстояний между колоннами в продольном и поперечном направлениях 6 х 6, 6 х 9 м.
При данных высотах целесообразно применение сборного ж/б каркаса. Если в соответствии с технологическим процессом необходимо увеличить высоту, то конструкции каркаса выполняют из металла.
Одноэтажные промышленные здания предназначены для производств с горизонтальными схемами технологического процесса (тяжелое машиностроение).

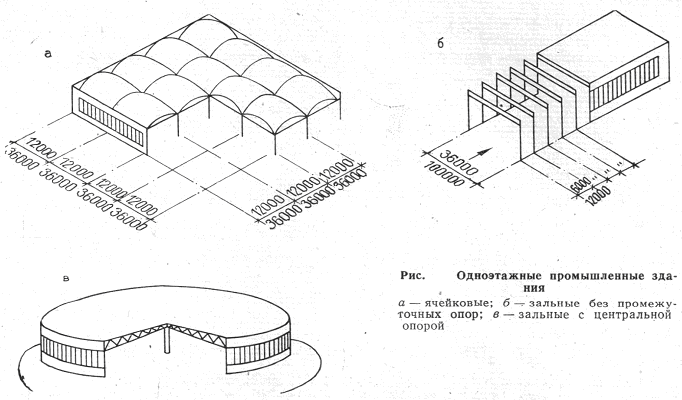

По размещению внутренних опор одноэтажные здания бывают: пролетные, ячейковые, зальные.
По конструктивной схеме одноэтажные здания бывают:
- каркасные с полным каркасом, которые представляют собой систему колонн, связанную с покрытием;
- каркасные с неполным каркасом, которые имеют наружные несущие стены и внутренние опоры в виде колонн или кирпичных столбов;
- бескаркасные, которые имеют наружные несущие стены, усиленные пилястрами;
- шатровые, которые не имеют вертикальных опор и наружных стен, а покрытия опираются на фундамент.
Многоэтажные промышленные здания предназначены для производств с вертикальными схемами технологического процесса (легкая промышленность).
По назначению многоэтажные здания подразделяются на производственные, лабораторные и административно-бытовые.

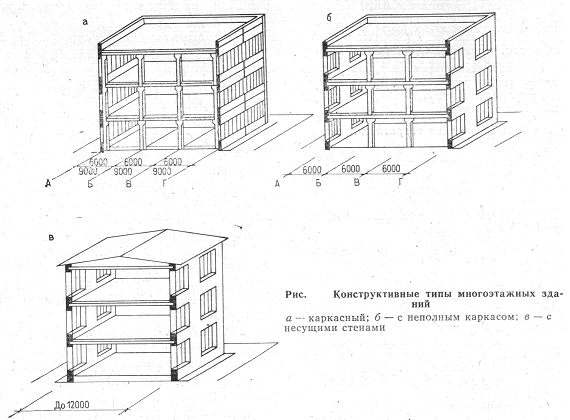

Большинство многоэтажных зданий возводятся каркасными.
По ОПР различают многоэтажные здания:
- унифицированного типа с сеткой колонн 6 х 6 м или 6 х 9 м, с высотой этажа 3,6; 4,8 м и до пяти этажей;
- с верхним этажом, оборудованным подвесным или мостовым краном;
- двухэтажные, в которых тяжелое технологическое оборудование размещают на первом этаже, а легкое на верхнем.

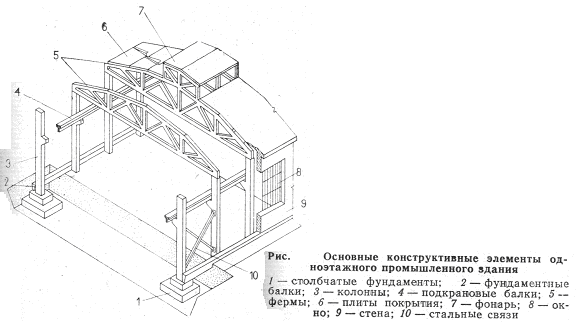

К основным конструктивным элементам одноэтажных промышленных зданий относятся:
-фундаменты, фундаментные балки, колонны, подкрановые балки, фермы или балки покрытия, плиты покрытия, связи, стеновые панели.
