Тема: Стены и фахверки

1. Классификация стен (по статической работе, условиям теплопроводности и конструктивным решения). Требования к стенам

2. Крупнопанельные стены отапливаемых и не отапливаемых зданий. Типы панелей (по назначению, материалу, конструкции)

3. Стыки и узлы крепления крупнопанельных стен к каркасу. Понятия о фахверке.

4. Стены из кирпича, их крепление к колоннам каркаса. Стены из крупных блоков, их крепление к каркасу

5. Стены из трехслойных листовых панелей (типа сэндвич, их стыки и узлы, крепление к каркасу). Стеновые ограждения из листовых материалов, их характерные узлы.

В одноэтажных промышленных зданиях стены подразделяют:

- по месту расположения: наружные и внутренние, продольные и торцевые;

- по статической работе: несущие, самонесущие и навесные (ненесущие);

- по условиям теплопроводности: «теплые», для отапливаемых зданий; «холодные», для неотапливаемых зданий;

- по конструктивному решению: кирпичные, блочные, панельные, из листовых материалов.

Стены промышленных зданий должны удовлетворять следующим общим требованиям: прочности, устойчивости, огнестойкости, долговечности, обеспечению внутри здания необходимого температурно-влажностностного режима, а также специальным: жаростойкости, химической стойкости, взрывобезопасности.

Крупнопанельные стены.

Наиболее распространенным видом стен при проектировании одноэтажных и многоэтажных промышленных зданий являются стены из крупных панелей.

В каркасных зданиях такие стены выполняют самонесущими или навесными.

Панельные стены могут применяться для отапливаемых и неотапливаемых зданий.

Крупные панели предусматривается серией 1.030.1-1 и применяются для одноэтажных и многоэтажных промышленных зданий при шаге колонн 6 м.

Для отапливаемых зданий стеновые панели представляют собой однослойную конструкцию с внутренним и внешним защитным слоем толщиной по 20 мм. Панели выполняются из ячеистых и легких бетонов с армированными каркасами.

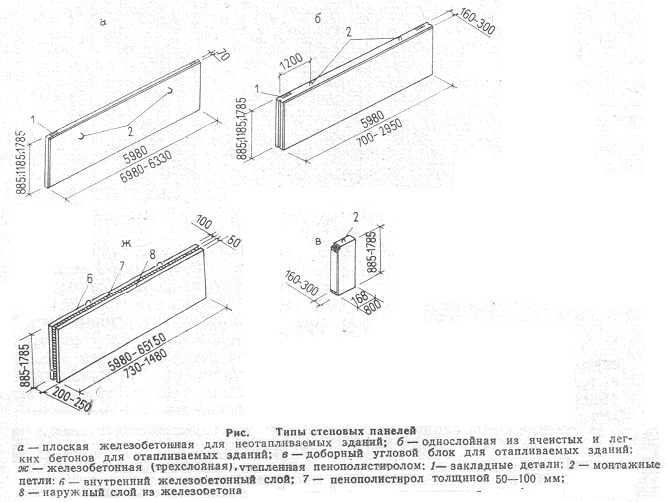

По месту расположения панелей в здании они делятся на:

- цокольные;

- перемычечные;

- угловые удлиненные (торцевые);

- рядовые;

- подпарапетные;

- парапетные.

Основные параметры панелей:

Толщина: 200, 250, 300 мм.

Высота: 900, 1200, 1500, 1800 (2400) мм.

Длина: 600, 1200, 1500, 3000, 6000, 6250, 6300 мм.

Для не отапливаемых зданий применяются ж/б панели толщиной 80 мм.

Самонесущие панельные стены опираются внизу на фундаментные балки и далее на простенки, не несущие (навесные) панели также внизу – на фундаментные балки и далее на монтажные столики.

Правила раскладки наружных стеновых панелей в одноэтажных зданиях.

- Цокольная панель принимается высотой 1200 мм и ставится на фундаментную балку.

- Подпарапетная панель принимается высотой 1200 мм и устанавливается так, что ее половина 600 мм располагается ниже уровня нижнего пояса балки или фермы.

- Парапетная панель принимается высотой 1200 мм для всех продольных стен, а в это время парапетная угловая панель торцевой стены принимается 1800 мм.

- Расстояние между верхом цокольной панели и низом подпарапетной панели заполняется панелями или оконными блоками высотой 1200 и 1800 мм. Преимущество надо отдавать панелям высотой 1800 мм.

- При раскладке панелей в крановых зданиях напротив подкрановой балки всегда должна располагаться панель, которая создает пояс жесткости здания.

Стены крепятся к колоннам основного ряда, а также к фахверковым колоннам, которые устанавливаются с шагом 6 м в торце здания. Крепление осуществляется при помощи сварки соединительных пластин к закладным деталям колонн.

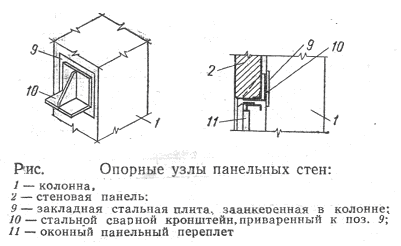

Крепление стен к колоннам каркаса.

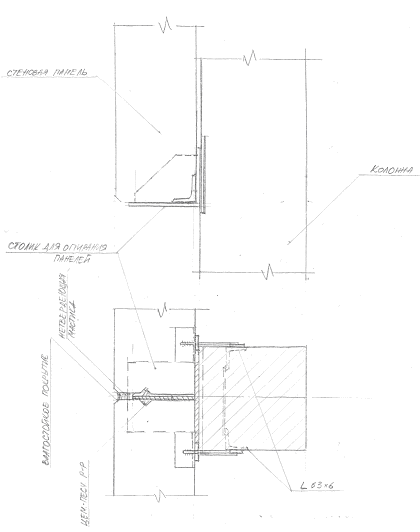

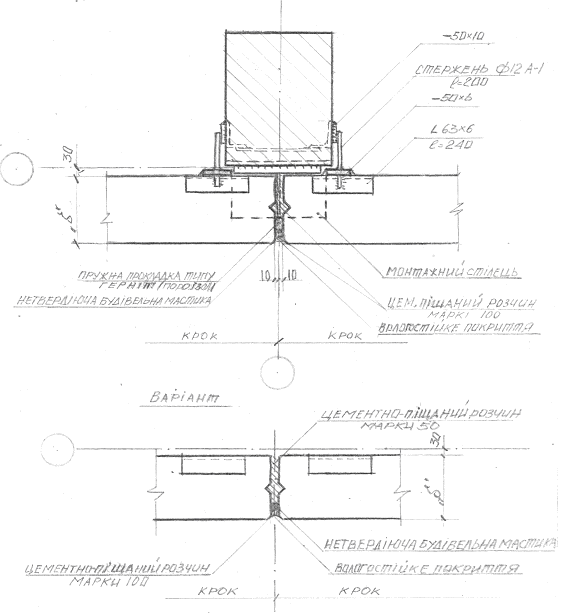

Крепление навесных панельных стен осуществляется таким же образом, только с установкой панелей на монтажные столики.

Крепление угловой стеновой панели к стальной фахверковой колонне и к колонне основного ряда.

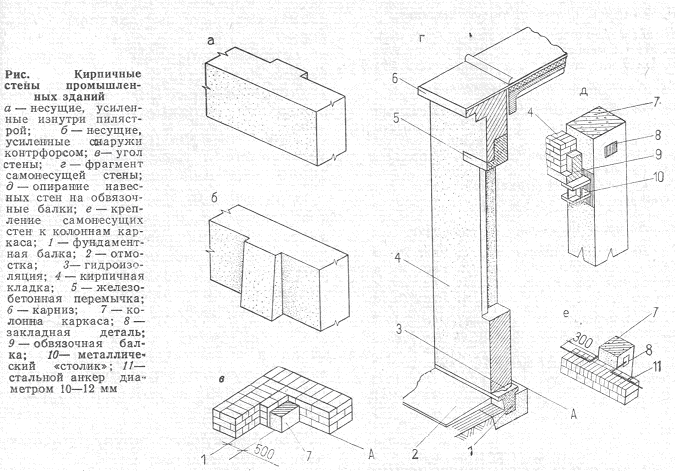

Кирпичные стены

В одноэтажных промышленных зданиях стены также могут возводиться из кирпича. Толщина стены составляет 250, 380, 510 мм.

Кирпичные стены по статической работе могут быть: несущие, самонесущие, навесные.

Несущие стены опирают на ленточный фундамент, в местах укладки балок или ферм усиливают внутри пилястрами.

Самонесущие стены, прислоненные к колоннам каркаса, опираются на фундаментные балки.

Навесные стены опираются на обвязочные балки.

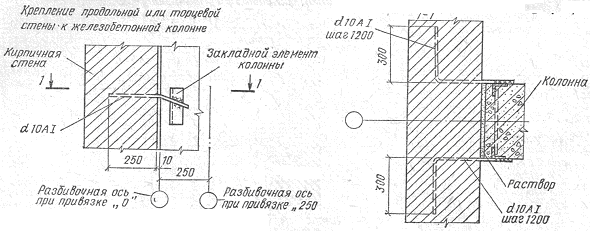

При самонесущих или ненесущих стенах необходимо их крепление к элементам каркаса (колонны, плиты покрытия) при помощи стальных анкеров через 1,2 м по высоте.

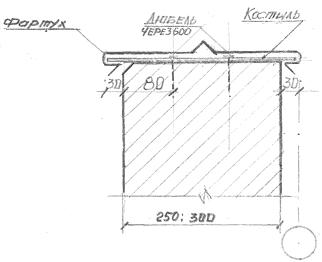

Парапет.

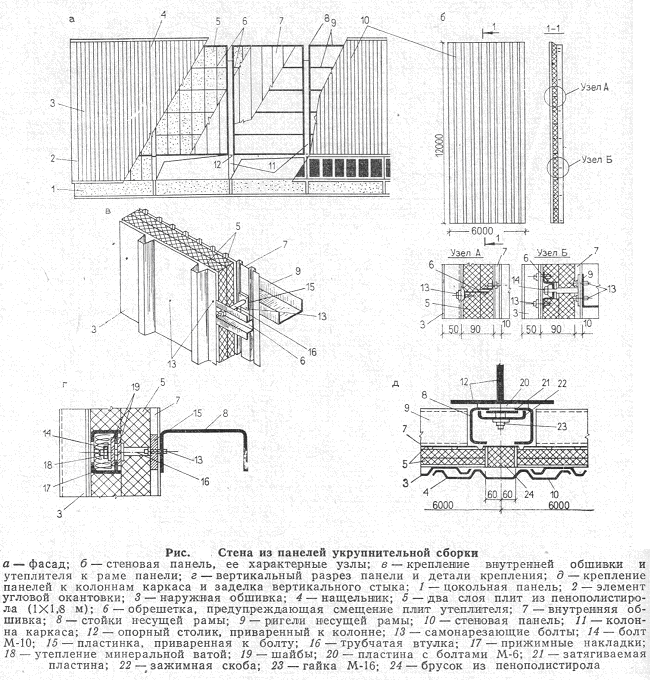

Панели типа «сэндвич».

Наиболее эффективным стеновым материалом являются стеновые панели, выполняемые по типу «сэндвич».

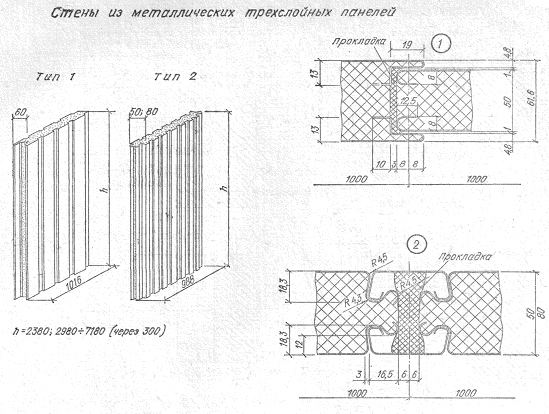

Эта панель представляет собой многослойную конструкцию:

- наружный слой - профилированный лист t = 0,8; 1; 1,2 мм

- внутренний слой – пенополиуритан t = 98 мм

- наружный слой - профилированный лист t = 0,8; 1; 1,2 мм

Расстояние между профилированными листами заполняется пенополиуританом, который при твердении сцепляется с поверхностью листов.

Длина панели max - 1200 мм (кроме угловых), высота до 6 м.

Масса панели ≈ 30,35 кг, поэтому два монтажника поднимают эту панель.

По конструкции панель имеет верхний и нижний торцы (гладкие). Боковые грани имеют одна форму паза, другая - гребня.

Для того, чтобы закрепить панель к колонне необходимо предварительно между колоннами смонтировать прогоны (гнутый швеллер [ 14,16) с шагом по высоте 1,2 м. Прогоны опираются на металлический столик из уголков-коротышей, которые привариваются к закладным деталям колонны. Сам прогон крепится к столику при помощи болта. Для того чтобы закрепить непосредственно панель к прогону применяется крепежный элемент. Панели типа «сэндвич» устанавливаются на цоколь (панельный или кирпичный), а не на фундаментную балку.

Панели «сэндвич» 100 мм по теплозащите = 300 мм панели из ячеистых или легких бетонов.
