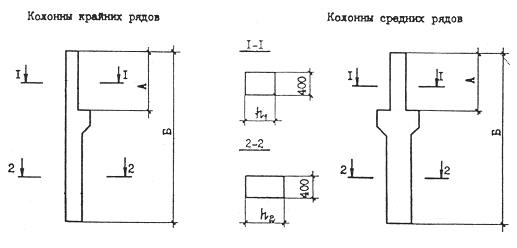

Серия 1.424.1 Колонны ж/б прямоугольного сечения для одноэтажных промышленных зданий высотой 8,4 – 14,4 м, оборудованных мостовыми кранами
Марка колонны |
шаг ко-лонн |
грузоподъемность, (режим работы крана), т
|
размеры, мм |
затраты материала |
Масса ко-лонны, т |
||||||||||
h1 |
h2 |
А |
Б |
Бетон м3 |
Сталь кг |
||||||||||
Колонны крайних рядов |
|||||||||||||||
1КК84-1 |
6 |
5 (с, т) |
380
|
600 |
2900 |
9300 |
2,1 |
106 |
5,2 |
||||||
2КК84-1 |
10(л,с,т);16(л,с) |
3500 |
2,0 |
117 |
5,1 |
||||||||||
1КК96-1 |
5 (с, т) |
2900 |
10500 |
2,4 |
114 |
6,0 |
|||||||||
2КК96-1 |
10(л,с,т);16(л,с) |
3500 |
2,3 |
128 |
5,8 |
||||||||||
3КК96-1 |
16(т);20(л,с,т) |
4100 |
2,3 |
164 |
5,8 |
||||||||||
1КК108-1 |
5 (с, т) |
700 |
2900 |
11850 |
3,0 |
163 |
7,6 |
||||||||
2КК108-1 |
10(л,с,т);16(л,с) |
3500 |
3,0 |
173 |
7,4 |
||||||||||
3КК108-1 |
16(т);20(л,с) |
4100 |
2,9 |
181 |
7,2 |
||||||||||
3КК84-1 |
12
|
5 (с, т) |
600 |
3300 |
9450 |
2,7 |
140 |
6,8 |
|||||||
4КК84-1 |
10(л,с,т);16(л,с) |
3900 |
3,4 |
190 |
6,8 |
||||||||||
4КК96-1 |
5 (с, т) |
3300 |
10650 |
3,1 |
155 |
7,7 |
|||||||||
5КК96-1 |
10(л,с,т);16(л,с) |
3900 |
3,0 |
169 |
7,6 |
||||||||||
6КК96-1 |
16(т);20(л,с,т) |
4500 |
3,0 |
230 |
7,5 |
||||||||||
4КК108-1 |
6 |
20(т);32(л,с) |
4100 |
11850 |
3,4 |
205 |
8,4 |
||||||||
5КК108-1 |
12 |
5(с,т) |
800 |
3000 |
3,7 |
196 |
9,2 |
||||||||
6КК108-1 |
10(л,с,т);16(л,с) |
3900 |
3,6 |
206 |
9,0 |
||||||||||
7КК108-1 |
16(т);20(л,с,т);32(л,с) |
4500 |
3,6 |
231 |
8,2 |
||||||||||
1КК120-1 |
6 |
10(л,с,т);16(л,с) |
380 |
700 |
3500 |
13050 |
3,3 |
192 |
8,2 |
||||||
2КК120-1 |
16(т);20(л,с) |
4100 |
3,2 |
202 |
8,0 |
||||||||||
3КК120-1 |
20(т);32(л,с) |
600 |
3,7 |
217 |
9,3 |
||||||||||
4КК120-1 |
12 |
10(л,с,т);16(л,с) |
800 |
3900 |
4,0 |
200 |
10,1 |
||||||||
5КК120-1 |
16(т);20(л,с,т);32(л,с) |
4500 |
4,0 |
218 |
10,0 |
||||||||||
1КК132-1 |
6 |
10(л,с,т);16(л,с) |
380 |
3500 |
14250 |
4,1 |
198 |
10,1 |
|||||||
2КК132-1 |
16(т);20(л,с,т);32(л,с) |
4100 |
4,0 |
213 |
9,9 |
||||||||||
3КК132-1 |
10(л,с,т);16(л,с) |
600 |
4,7 |
228 |
11,0 |
||||||||||
4КК132-1 |
12 |
16(т);20(л,с) |
900 |
3900 |
14400 |
4,8 |
243 |
12,1 |
|||||||
5КК132-1 |
16(т);20(л,с,т);32(л,с) |
4500 |
4,8 |
250 |
11,9 |
||||||||||
1КК144-1 |
6 |
10(л,с,т);16(л,с) |
380 |
800 |
3500 |
15450 |
4,4 |
212 |
11,1 |
||||||
2КК144-1 |
16(т);20(л,с) |
4100 |
4,4 |
211 |
10,9 |
||||||||||
3КК144-1 |
20(т);32(л,с) |
600 |
4,8 |
243 |
12,0 |
||||||||||
4КК144-1 |
10(л,с,т);16(л,с) |
900 |
3900 |
15600 |
5,3 |
263 |
13,2 |
||||||||
5КК144-1 |
12 |
16(т);20(л,с,т);32(л,с) |
4500 |
5,2 |
264 |
13,0 |
|||||||||
Колонны средних рядов |
|||||||||||||||
5КК84-1 |
6 |
5(с,т) |
600 |
600 |
2900 |
9300 |
2,8 |
135 |
7,0 |
||||||
6КК84-1 |
10(л,с,т);16(л,с) |
3500 |
2,8 |
176 |
7,0 |
||||||||||
7КК96-1 |
5(с,т) |
2900 |
10500 |
3,1 |
146 |
7,8 |
|||||||||
8КК96-1 |
10(л,с,т);16(л,с) |
3500 |
3,1 |
166 |
7,8 |
||||||||||
9КК96-1 |
16(т);20(л,с) |
4100 |
3,1 |
209 |
7,8 |
||||||||||
7КК84-1 |
12
|
5(с,т) |
700 |
3300 |
9450 |
3,0 |
163 |
7,6 |
|||||||
8КК84-1 |
10(л,с,т);16(л,с) |
3900 |
3,0 |
209 |
7,6 |
||||||||||
10КК96-1 |
5(с,т) |
3300 |
10650 |
3,4 |
178 |
8,5 |
|||||||||
11КК96-1 |
10(л,с,т);16(л,с) |
3900 |
3,4 |
209 |
8,4 |
||||||||||
12КК96-1 |
16(т);20(л,с,т) |
4500 |
3,4 |
266 |
8,3 |
||||||||||
8КК108-1 |
6 |
5(с,т) |
2900 |
11850 |
3,7 |
195 |
9,3 |
||||||||
9КК108-1 |
10(л,с,т);16(л,с) |
3500 |
3,7 |
213 |
9,3 |
||||||||||
10КК108-1 |
16(т);20(л,с,т);32(л,с) |
600 |
4100 |
3,7 |
243 |
9,2 |
|||||||||
9КК84-1 |
12 |
5(с,т) |
2700 (2600) |
8850 (8750) |
2,9 |
160 |
7,3 |
||||||||
10КК84-1 |
10(л,с,т);16(л,с) |
3300 (3200) |
2,9 |
201 |
7,2 |
||||||||||
13КК96-1 |
5(с,т) |
2700 (2600) |
10050 (9950) |
3,3 |
175 |
8,1 |
|||||||||
14КК96-1 |
10(л,с,т);16(л,с) |
3300 (3200) |
3,2 |
216 |
8,0 |
||||||||||
15КК96-1 |
16(т);20(л,с,т) |
3900 (3800) |
3,2 |
286 |
8,0 |
||||||||||
11КК108-1 |
5(с,т) |
800 |
3300 |
11850 |
4,0 |
235 |
10,0 |
||||||||
12КК108-1 |
10(л,с,т);16(л,с) |
3900 |
4,0 |
237 |
9,9 |
||||||||||
13КК108-1 |
16(т);20(л,с,т);32(л,с) |
4500 |
3,9 |
396 |
9,8 |
||||||||||
14КК108-1 |
5(с,т) |
2700 (2600) |
11250 (11150) |
3,9 |
214 |
9,7 |
|||||||||
15КК108-1 |
10(л,с,т);16(л,с) |
800 |
3300 (3200) |
11250 (11150) |
3,8 |
236 |
9,6 |
||||||||
16КК108-1 |
16(т);20(л,с,т);32(л,с) |
3900 (3800) |
3,8 |
256 |
9,5 |
||||||||||
6КК120-1 |
12 |
10(л,с,т);16(л,с) |
3300 (3200) |
12450 (12350) |
4,4 |
225 |
10,5 |
||||||||
7КК120-1 |
16(т);20(л,с,т) |
3900 (3800) |
4,4 |
258 |
10,9 |
||||||||||
8КК120-1 |
20(т);32(л,с) |
900 |
12600 (12500) |
4,5 |
329 |
11,3 |
|||||||||
9КК120-1 |
10(л,с,т);16(л,с) |
800 |
3900 |
13050 |
4,4 |
233 |
10,9 |
||||||||
10КК120-1 |
16(т);20(л,с) |
4500
|
4,3 |
253 |
10,7 |
||||||||||
11КК120-1 |
20(т);32(л,с) |
900 |
13200 |
4,4 |
313 |
11,6 |
|||||||||
6КК132-1 |
10(л,с,т);16(л,с) |
3300 (3200) |
13800 (13700) |
5,0 |
273 |
12,5 |
|||||||||
7КК132-1 |
16(т);20(л,с,т);32(л,с) |
3900 (3800) |
4,9 |
284 |
12,5 |
||||||||||
8КК132-1 |
10(л,с,т);16(л,с) |
3900 |
14400 |
5,2 |
282 |
12,9 |
|||||||||
9КК132-1 |
16(т);20(л,с,т);32(л,с) |
4500 |
5,1 |
294 |
12,7 |
||||||||||
6КК144-1 |
10(л,с,т);16(л,с) |
3300 (3200) |
15000 (14900) |
5,4 |
291 |
13,6 |
|||||||||
7КК144-1 |
16(т);20(л,с,т);32(л,с) |
3900 (3800) |
5,4 |
302 |
13,5 |
||||||||||
8КК144-1 |
10(л,с,т);16(л,с) |
3900 |
15600 |
5,6 |
300 |
14,0 |
|||||||||
9КК144-1 |
16(т);20(л,с,т);32(л,с) |
4500 |
5,5 |
312 |
13,8 |
4КК84-1
4 – номер типоразмера колонны,
КК – колонна для кранового здания,
84 – высота этажа,
1 – номер колонны по несущей способности.
серия 1.427.1 Колонны ж/б прямоугольного сечения
для продольного и торцевого фахверка одноэтажных промышленных зданий высотой 3,0 – 14,4 м
Тип опалубки |
Марка колонны |
Высота здания, м |
Размеры колонн, мм |
Расход материалов |
Масса, т |
||||
HK |
h |
a |
b |
Объем бетона, м3 |
Сталь, кг |
||||
I |
1КФ37-1 |
3,0 |
3700 |
|
300 |
300 |
0,33 |
15,7 |
0,8 |
1КФ40-1 |
4000 |
0,36 |
16,8 |
0,9 |
|||||
1КФ43-1 |
3,0; 3,6 |
4300 |
0,39 |
17,9 |
1,0 |
||||
1КФ46-1 |
3,6 |
4600 |
0,41 |
19,2 |
1,0 |
||||
1КФ49-1 |
3,6; 4,2; 4,8 |
4900 |
0,44 |
31,7 |
1,1 |
||||
1КФ52-1 |
4,2 |
5200 |
0,47 |
28,9 |
1,2 |
||||
1КФ55-1 |
4,2; 4,8 |
5500 |
0,5 |
22,6 |
|||||
1КФ57-1 |
4,8 |
5700 |
0,51 |
23,3 |
1,3 |
||||
1КФ58-1 |
5800 |
0,52 |
32,3 |
||||||
1КФ61-1 |
4,8; 5,4; 6,0 |
6100 |
0,55 |
44,2 |
1,4 |
||||
1КФ64-1 |
5,4 |
6400 |
0,58 |
44,4 |
|||||
1КФ67-1 |
5,4; 6,0; 6,6 |
6700 |
0,60 |
46,3 |
1,5 |
||||
1КФ85-1 |
8,4 |
8500 |
0,77 |
34,0 |
1,9 |
||||
1КФ93-1 |
9300 |
0,84 |
36,9 |
2,1 |
|||||
1КФ97-1 |
9,6 |
9700 |
0,87 |
66,3 |
2,2 |
||||
1КФ105-1 |
10500 |
0,95 |
71,6 |
2,4 |
|||||
2КФ69-1 |
6,0 |
6900 |
400 |
0,82 |
28,7 |
2,1 |
|||
2КФ73-1 |
7,2 |
7300 |
0,88 |
41,1 |
2,2 |
||||
2КФ75-1 |
6,6 |
7500 |
0,90 |
42,0 |
2,3 |
||||
2КФ79-1 |
7,8 |
7900 |
0,95 |
44,3 |
2,4 |
||||
2КФ81-1 |
7,2 |
8100 |
0,97 |
45,2 |
|||||
2КФ85-1 |
8,4 |
8500 |
1,0 |
59,3 |
2,6 |
||||
2КФ87-1 |
7,8 |
8700 |
60,8 |
||||||
2КФ109-1 |
10,8 |
10900 |
1,3 |
43,9 |
3,3 |
||||
2КФ117-1 |
11700 |
1,4 |
47,0 |
3,5 |
|||||
I |
3КФ93-1 |
8,4 |
9300 |
|
400 |
400 |
1,5 |
68,6 |
3,7 |
3КФ97-1 |
9,6 |
9700 |
1,6 |
87,1 |
3,9 |
||||
3КФ121-1 |
12,0 |
12100 |
1,9 |
68,8 |
4,8 |
||||
3КФ129-1 |
12900 |
2,1 |
91,0 |
5,2 |
|||||
3КФ133-1 |
13,2 |
13300 |
|
93,5 |
5,3 |
||||
3КФ141-1 |
13,2 |
14100 |
2,3 |
99,1 |
5,6 |
||||
3КФ145-1 |
14,4 |
14500 |
128,5 |
5,8 |
|||||
3КФ153-1 |
15300 |
2,5 |
135,4 |
6,1 |
|||||
4КФ105-1 |
9,6 |
10500 |
500 |
2,1 |
61,5 |
5,3 |
|||
4КФ109-1 |
10,8 |
10900 |
2,2 |
63,9 |
5,5 |
||||
4КФ121-1 |
12,0 |
12100 |
2,4 |
109,4 |
6,1 |
||||
4КФ125-1 |
10,8 |
12500 |
2,5 |
89,7 |
6,3 |
||||
4КФ133-1 |
13,2 |
13300 |
2,7 |
143,7 |
6,7 |
||||
4КФ137-1 |
12,0 |
13700 |
147,9 |
6,9 |
|||||
5КФ145-1 |
14,4 |
14500 |
600 |
3,5 |
132,7 |
8,7 |
|||
5КФ149-1 |
13,2 |
14900 |
3,6 |
136,6 |
8,9 |
||||
5КФ161-1 |
14,4 |
16100 |
3,9 |
175,1 |
9,7 |
||||
II |
6КФ69-1 |
6,0 |
6000 |
6000 |
400
|
300 |
0,8 |
30,6 |
2,0 |
6КФ70-1 |
4,8; 6,0 |
7000 |
4800 |
0,77 |
34,9 |
1,9 |
|||
6КФ73-1 |
4,8; 6,0; 6,6 |
7300 |
0,8 |
42,1 |
2,0 |
||||
6КФ75-1 |
6,6 |
7500 |
6600 |
0,87 |
44,3 |
2,2 |
|||
6КФ76-1 |
4,8; 6,6 |
7600 |
4800 |
0,83 |
51,2 |
2,1 |
|||
6КФ79-1 |
4,8; 6,6 |
7900 |
0,86 |
51,5 |
|||||
6КФ81-1 |
7,2 |
8100 |
7200 |
0,95 |
47,4 |
2,4 |
|||
6КФ82-1 |
6,0; 7,2 |
8200 |
6000 |
0,92 |
52,3 |
2,3 |
|||
6КФ85-1 |
6,0;7,2; 7,8 |
8500 |
0,95 |
61,4 |
2,4 |
||||
6КФ87-1 |
7,8 |
8700 |
7800 |
1,0 |
64,1 |
2,5 |
|||
6КФ88-1 |
6,0; 6,6; 7,8 |
8800 |
6000 |
0,92 |
69,4 |
2,3 |
|||
6КФ91-1 |
6,0; 6,6; 7,8;8,4 |
9100 |
1,0 |
72,8 |
2,5 |
||||
6КФ117-1 |
10,8 |
11700 |
10800 |
1,4 |
49,8 |
3,5 |
|||
7КФ93-1 |
8,4 |
9300 |
8400 |
400 |
1,5 |
69,8 |
3,6 |
||
7КФ94-1 |
6,6; 7,2 |
9400 |
6600 |
1,4 |
75,4 |
3,5 |
|||
7КФ97-1 |
6,6; 7,2; 8,4 |
9700 |
80,1 |
3,6 |
|||||
7КФ100-1 |
7,2; 7,8 |
10000 |
7200 |
1,5 |
98,4 |
3,7 |
|||
7КФ103-1 |
7,2; 7,8; 9,6 |
10300 |
103,6 |
3,8 |
|||||
7КФ129-1 |
12,0 |
12900 |
12000 |
2,0 |
76,0 |
5,1 |
|||
7КФ141-1 |
13,2 |
14100 |
13200 |
2,2 |
103,9 |
5,6 |
|||
7КФ153-1 |
14,4 |
15300 |
14400 |
2,4 |
142,8 |
6,0 |
|||
8КФ105-1 |
9,6 |
10500 |
9600 |
500 |
2,0 |
64,5 |
5,1 |
||
8КФ106-1 |
7,8;8,4 |
10600 |
7800 |
1,9 |
83,4 |
4,7 |
|||
8КФ109-1 |
7,8; 8,4; 9,6 |
10900 |
98,0 |
4,8 |
|||||
8КФ112-1 |
8,4 |
11200 |
8400 |
2,0 |
89,0 |
5,0 |
|||
8КФ115-1 |
11500 |
2,1 |
96,3 |
5,1 |
|||||
8КФ118-1 |
9,6 |
11800 |
2,2 |
109,2 |
5,5 |
||||
8КФ121-1 |
9,6;10,8 |
12100 |
9600 |
111,9 |
5,6 |
||||
8КФ124-1 |
9,6 |
12400 |
2,3 |
121,0 |
|||||
8КФ125-1 |
10,8 |
12500 |
11600 |
2,4 |
94,7 |
6,1 |
|||
8КФ127-1 |
9,6 |
12700 |
9600 |
2,3 |
126,2 |
5,7 |
|||
II |
8КФ130-1 |
10,8 |
13000 |
10800
|
500 |
400 |
2,4 |
119,8 |
6,1 |
8КФ133-1 |
10,8; 12,0 |
13300 |
2,5 |
147,5 |
6,2 |
||||
8КФ136-1 |
10,8 |
13600 |
131,6 |
||||||
8КФ137-1 |
12,0 |
13700 |
12800 |
2,6 |
153,5 |
6,5 |
|||
8КФ139-1 |
10,8 |
13900 |
10800 |
2,5 |
163,1 |
6,3 |
|||
9КФ142-1 |
12,0 |
14200 |
12000 |
600 |
3,1 |
111,8 |
7,9 |
||
9КФ145-1 |
12,0; 13,2 |
14500 |
3,2 |
137,3 |
8,0 |
||||
9КФ148-1 |
12,0 |
14800 |
148,1 |
||||||
9КФ149-1 |
13,2 |
14900 |
14000 |
3,5 |
143,3 |
8,8 |
|||
9КФ151-1 |
12,0 |
15100 |
12000 |
3,3 |
154,3 |
8,1 |
|||
9КФ154-1 |
13,2 |
15400 |
13200 |
3,4 |
170,6 |
8,6 |
|||
9КФ157-1 |
13,2; 14,4 |
15700 |
3,5 |
186,4 |
8,8 |
||||
9КФ160-1 |
13,2 |
16000 |
185,8 |
||||||
9КФ161-1 |
14,4 |
16100 |
15200 |
3,8 |
181,7 |
9,5 |
|||
9КФ163-1 |
13,2 |
16300 |
13200 |
3,5 |
233,8 |
8,9 |
|||
9КФ166-1 |
14,4 |
16600 |
14400 |
3,7 |
223,2 |
9,3 |
|||
9КФ169-1 |
16900 |
3,8 |
214,8 |
9,4 |
|||||
9КФ172-1 |
17200 |
294,0 |
9,5 |
||||||
9КФ175-1 |
17500 |
260,7 |
9,6 |
2КФ85-1
2 – обозначение типоразмера колонны,
КФ – колонна фахверка,
85 – длина колонны,
1 – обозначение несущей способности.
