1.2.4. Энергетическая диаграмма p-n перехода в равновесном состоянии
В условиях равновесия p-n перехода, когда отсутствует внешнее напряжение, энергия Ферми одинакова для любого объема полупроводника, что приводит к горизонтальности положения уровня Ферми на энергетической диаграмме, представленной на рис.4.
У ровень Ферми в полупроводнике p-типа расположен вблизи энергетического уровня потолка валентной зоны, а в полупроводнике n-типа - вблизи энергетического уровня дна зоны проводимости, причем уровень Ферми ближе расположен к энергетическому уровню потолка валентной зоны, чем к энергетическому уровню дна зоны проводимости, из-за того, что Nа>>NД. У изолированных p- и n-областей энергии Ферми неравны, поэтому при объединении областей в единый кристалл полупроводника на основании фундаментального свойства уровня Ферми (gradWF=0) происходит смещение энергетических уровней n-области относительно энергетических уровней p-области, как и показано на рис.4.

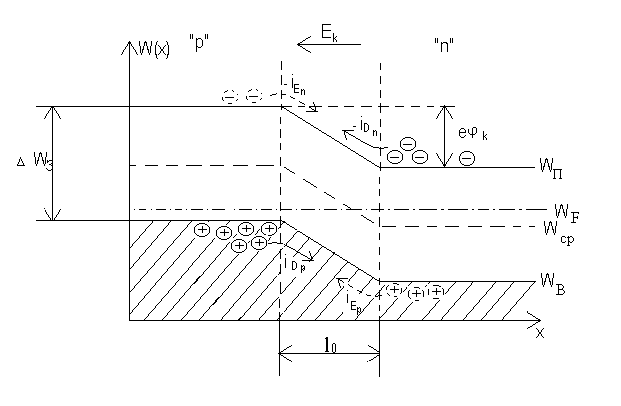

Рис.4
На рис.4 обозначено:
- основные носители заряда; - неоснов-
ные носители заряда; Wп - энергетический уровень дна зоны проводимости; WF - энергетический уровень Ферми; Wср - энергетический уровень середины запрещенной зоны; Wв - энергетический уровень потолка валентной зоны; Wз - энергия, соответствующая ширине запрещенной зоны.
В результате смещения энергетических уровней создается энергетический (потенциальный) барьер величиной
eк=WFn – WFp,
где WFn – энергия Ферми для полупроводника n-типа;
WFp - энергия Ферми для полупроводника p-типа.
Основные носители заряда областей полупроводника p- и n-типов, энергия которых больше высоты барьера, диффузионно преодолевают его. Основные носители заряда, переходящие p-n переход в тормозящем для них электрическом поле, образуют iD диффузионную составляющую тока перехода. В то же время неосновные носители заряда, находящиеся вблизи p-n перехода и совершающие тепловое хаотическое движение, попадают под действие электрического поля p-n перехода, увлекаются им и переносятся в противоположную область: электроны p-области в n-область; дырки n-области в p-область. Неосновные носители заряда, переходящие переход под действием напряженности электрического поля Eк p-n перехода, образуют дрейфовую составляющую тока iE через переход. Условие равновесия выполняется, когда диффузионный ток iD будет скомпенсирован встречным дрейфовым током iE и полный ток через переход будет равен нулю: .
Легко увидеть по энергетической диаграмме p-n перехода влияние температуры на величину потенциального барьера. Влияние температуры окружающей среды на величину к иллюстрируется рис.5.
При увеличении температуры окружающей среды на основании свойства уровня Ферми его положение изменяется и становится ближе к энергии середины запрещенной зоны Wср как в полупроводнике p-типа, так и в полупроводнике n-типа. Это смещение уровня Ферми при увеличении температуры в p- и n-областях происходит в противоположных направлениях (рис.5), что неизбежно привело бы к появлению gradWF>0, что недопустимо, так как на основании свойства уровня Ферми в условии равновесия уровень Ферми должен находиться в горизонтальном положении, то есть на одном энергетическом уровне как в p-области, так и в n-области. В то же время при увеличении температуры ширина запрещенной зоны почти не изменяется (температурный коэффициент ширины запрещенной зоны составляет величину около –10-4 1/К), поэтому с ростом температуры происходит смещение энергетических уровней границ разрешенных зон n-области и уменьшается высота энергетического барьера, что ведет к снижению потенциального барьера p-n перехода, а равно и к уменьшению контактной разности потенциалов.
Рис.5
На рис.5 сплошной линией изображено положение энергетических уровней при T1=300 K (при этом контактная разность потенциалов - к, равновесная ширина p-n перехода – lo), пунктирной линией показано изменение положений энергетических уровней при T2=340К (при этом новая контактная разность потенциалов к<к, а ширина p-n перехода lo<lo). На рис.5 учтено равновесное состояние p-n перехода и условия: gradWF=0, Nа>>NД .
.
