5 Расчет и подбор оборудования
5.1 Расчёт вместимости и подбор бассейнов.
Определение вместимости бассейнов, м3
где, Q – производительность, т/ч; A – количество а. с. в., кг/т; τ – время хранения массы, ч; с – концентрация целлюлозной суспензии, %; k – коэффициент, учитывающий полноту заполнения бассейна, 1,2.
а) Гауч-мешалка:
Принимаем вертикальный бассейн: обьем 100 м3, мощность электродвигателя мешального устройства 13 кВт.
б) Сборник регистровой воды:
в) Сборник сосунной воды:
г) Подбор очистного оборудования.
Для очистки бумажной массы от узелков, комочков и пучков волокон широкое распространение получили узлоловители закрытого типа, работающие под давлением. Они компактны, потребляют мало энергии, хорошо очищают массу, которая не контактирует с воздухом и не поглощает его. Применение узлоловителей закрытого типа позволяет создать
совместно с напорным ящиком закрытую автоматизированную систему подачи массы на БДМ.
V = B·Q·τ,
где τ – время нахождения массы в узлоловителе, ч;
V = 1,1621·22,684·24 = 633 т/сут, (4 шт + 1 шт в запас)
Принимаем узлоловитель марки УЗ-13 (двухситовая напорная сортировка), производительностью от 60 до 200 т/сутки, концентрация поступающей массы не более 1,3 %, мощность электродвигателя 30 кВт.
д) Подбор напорных ящиков.
Расчёт величины напора массы в напускном устройстве позволяет выбрать тип
напорного ящика. Высота напора массы перед выпускной щелью считается до середины щели.

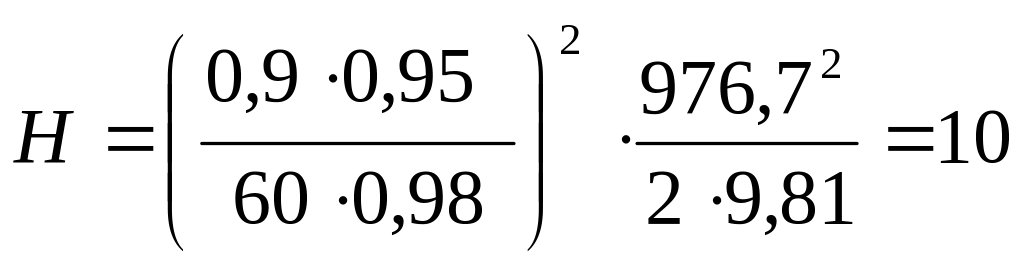

Определяем необходимый напор массы в напускном устройстве:
,
где υ – скорость машины, м/мин; kм – коэффициент отставания скорости массы от скорости сетки; kм = 0,9…1,0, принимаем kм=0,95; kс – коэффициент отставания скорости сетки от скорости полотна перед резкой; kс = 0,85…0,95, принимаем kм=0,9; μ – коэффициент истечения массы; μ = 0,97…0,98, принимаем μ =0,98.
м;
Устанавливаем напорный ящик закрытого типа с воздушной подушкой.
е) Основные параметры сеточного стола.
Обрезная ширина полотна 8,4 м.
Необрезная ширина полотна 8,46 м.
Ширину сетки сеточного стола определяем по формуле:
,
мм,
где Вн – ширина полотна на накате, мм;
мм.
Длину сеточного стола принимаем 10 метров. Длина каждой сетки равна 37 метров.
На сеточном столе используются две одинарных синтетических сетки №24. Материал –полиэфирное моноволокно.
ж) Расчет количества отсасывающих ящиков.
,
где Qб – максимальная часовая производительность машины брутто, кг/ч; B - необрезная ширина полотна, м; b – ширина отсасывающего ящика, м; q – удельный съем бумаги с общей поверхности отсасывающих ящиков, кг/(м2·ч).
шт.
Принимаем, что количество отсасывающих ящиков равно 9.
з) Гауч-вал: обрезная ширина 8400 мм, максимальная скорость по приводу 17,0 м/с, диаметр 1300 мм, длина цилиндрической части 7300 мм, масса вала 21800 кг.
Пересасывающий вал: максимальная скорость по приводу 17,0 м/с, диаметр 800 мм, длина цилиндрической части 7350 мм, масса вала 12000 кг.
и) Прессовая часть.
Принимаем два башмачных пресса NipcoFlex фирмы Voith Sulzer. Диаметр вала NipcoP вала (верхнего) 1200 мм, длина NipcoFlex вала (нижнего) 1500 мм.
В прессовой части устанавливаем новые прессовые сукна Vector компании Voith Fabrics. Прессовые сукна со швом, выполненные из 100 % моноволокон, имеют более жесткую и открытую структуру, чем бесконечные прессовые сукна. Их отличает большой внутренний объем, способность переноса большего количества воды, сопротивляемость к сжатию в зоне прессования.
