Лист 1. Титульный лист
Целевое
назначение листа:
изучить построение чертежного шрифта
по ГОСТ 2.304–68; приобрести навыки
построения букв и цифр в соответствии
со стандартом; освоить выполнение
надписей.
Методические указания к листу.

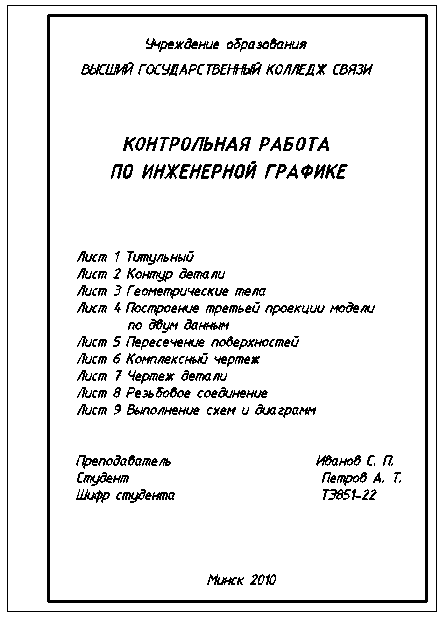

На формате А4 вычертить рамку. Пример выполнения титульного листа приведен на рисунке 5.
Надписи выполняют шрифтом размера 10, 7 и 5 типа Б, обязательно с наклоном. Необходимо соблюдать соотношение заглавных букв и цифр, строчных букв, промежутки между словами, строками, а также толщину линий букв и рамки чертежа.
Выполнить разметку
листа и расположить на
нем необходимый объем
Рисунок 5 – Титульный лист строк симметрично от-
носительно рамок фор-
мата. Перенос частей слов на титульном листе не допускается. Титульный лист включает: наименование учебного заведения; наименование документа; наименование всех листов, входящих в работу, указывается ФИО преподавателя, студента и его шифр.
Лист 2. Контур детали
Целевое назначение листа: изучить правила деления окружности на равные части, методы построения сопряжений, основные правила нанесения размеров на чертежах по ГОСТ 2.307–68; приобрести навыки в выполнении геометрических построений.
Методические указания к листу.

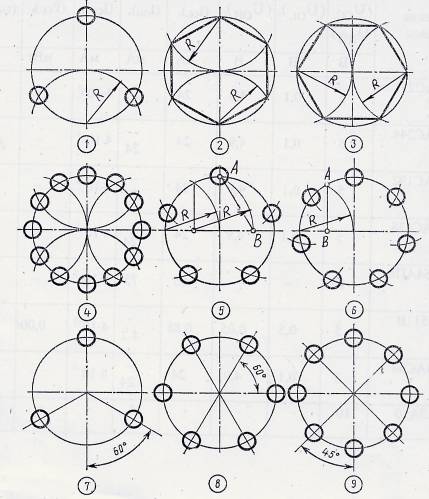

Чертеж выполняется на формате А4. Задание выбрать по таблице 5. Деление окружности на равные части при помощи циркуля и при помощи угольника с углами 300,450 приведено на рисунке 6.
Для
этого достаточно из любой точки окруж-
ности провести дугу радиусом R.
Примеры деления
окружности
на 3, 6, 12 частей изучите по позициям 1, 2,
3, 4, 7 рисунка 6. Деление окружности на 5
равных частей смотрите по позиции 5,
деление на 7 равных частей показано на
позиции 6 рисунка 6. Расстояние от точки
А до точки В соответст- вует стороне
правиль- ного вписанного пяти-
угольника (позиция 5)
и вписанного семиуголь-
Рисунок 6 – Деление окружности на ника (позиция 6).
равные части
-
Сопряжением принято называть плавный переход одной линии в другую (прямой линии в дугу или одной дуги в другую). Общая
для этих линий точка называется точкой сопряжения или точкой перехода.
Рассмотрим основные случаи сопряжения: сопряжение прямых линий; сопряжение прямой линии с дугой окружности; сопряжение двух дуг окружностей.
Необходимо
выделить три этапа построения сопряжений:
определение центра сопряжения; нахождение
точек сопряжения; построение дуги
сопряжения заданным радиусом.

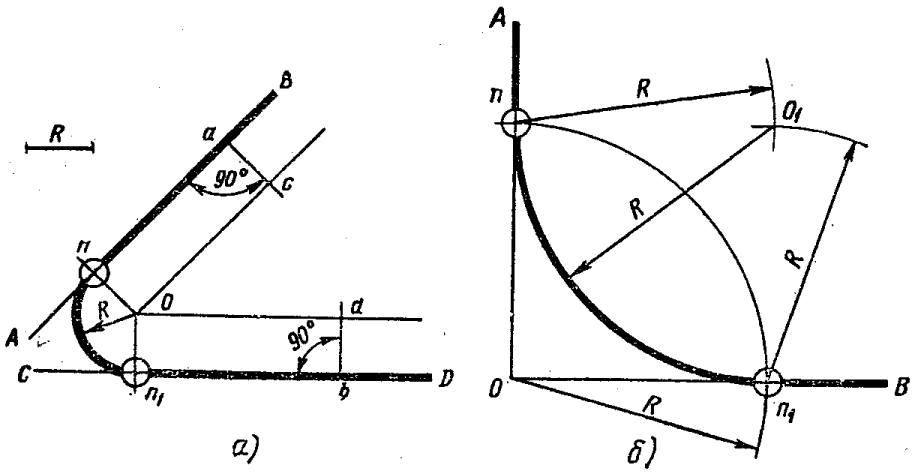

Сопряжение двух прямых линий дугой окружности R показано на рисунках 7 а, б.
Из вершины пря-
мого угла, как из
Рисунок 7 – Сопряжение прямых центра, проводят
дугу окружности радиусом R до пересечения со сторонами прямого угла в точках n и n1. Из этих точек, как из центров, тем же радиусом проводят дуги окружностей до их взаимного пересечения в точке О. Из точки О радиусом R проводят дугу сопряжения между точками сопряжения n и n1.
При построении сопряжения сторон острого или тупого угла дугой радиуса R на рисунке 7 а сначала определяют центр дуги сопряжения, для чего на расстоянии R от сторон острого или тупого угла проводят прямые, параллельные этим сторонам, до пересечения в точке О. Из центра О опускают перпендикуляры на заданные прямые, получают точки сопряжения n и n1. Из точки О, как из центра, проводят радиусом R дугу сопряжения.
Возможны три случая построения сопряжений прямой с окружностью:
1 – задан радиус дуги сопряжения;
2 – задана точка сопряжения на прямой;
3 – задана точка сопряжения на окружности.
В каждом из трех случаев сопряжение может быть внешним и внутренним.

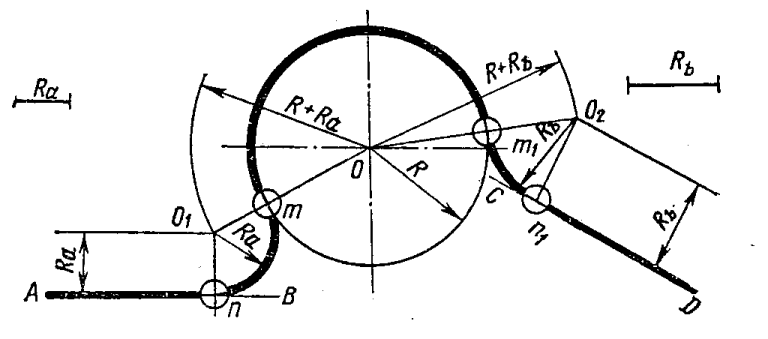

Дана прямая АВ, окружность радиуса R с центром О и радиус Rа дуги сопряжения на рисунке 8. Проводят вспомогательную прямую, параллельную данной прямой АВ, на расстоянии от нее, равном Rа. Из центра О проводят вспомогательную дугу радиусом R + Ra. Точка пересечения О1 этой дуги со вспомогательной прямой будет центром сопряжения.
Рисунок 8 – Сопряжение прямой и дуги окружности (внешнее)
Для получения точек сопряжения проводят линию центров ОО1 и восставляют к прямой АВ перпендикуляр О1n. Поставив опорную ножку циркуля в точку О1, радиусом Rа проводят дугу сопряжения от точки n до точки m. Аналогично строят сопряжение прямой CD с дугой окружности при помощи дуги заданного радиуса Rb. При построении внутреннего сопряжения проводят вспомогательную дугу радиусом R - Ra.

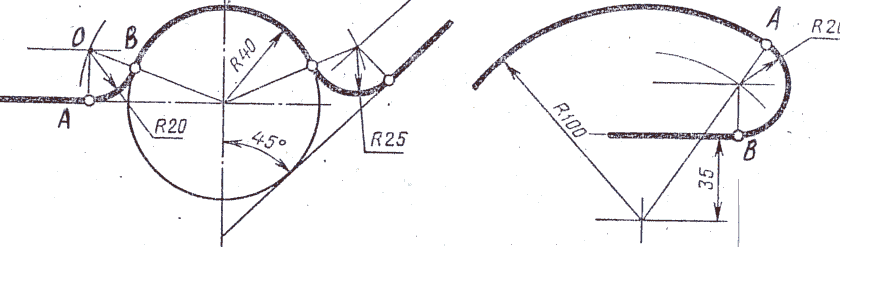

а) сумма радиусов б) разность радиусов
Рисунок 9 – Сопряжение прямой и дуги окружности: а) внешнее,
б) внутреннее

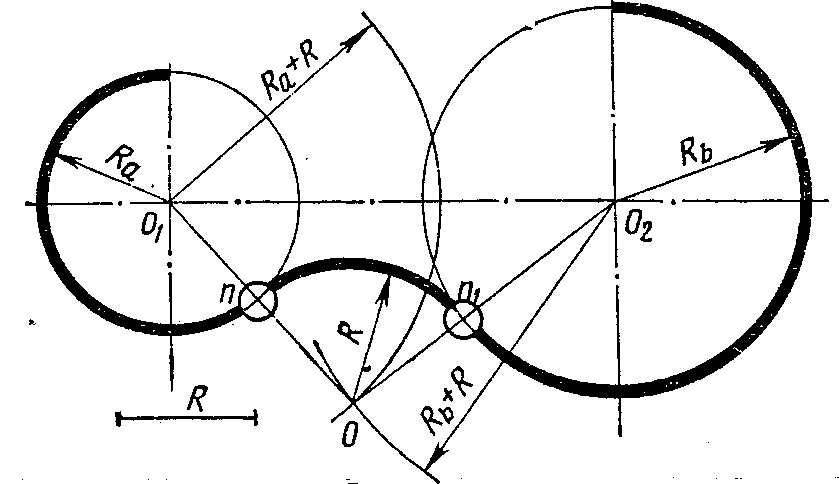

Построение сопряжения двух дуг радиусов Ra и Rb дугой сопряжения радиуса R. Внешнее сопряжение представлено на рисунке 10.
Даны
окружность радиуса Ra
с
центром О1
и
окружность радиуса
Rb
с
центром О2.
Чтобы построить сопряжение этих
окружностей дугой данного радиуса R,
из центров О1
и
О2
проводят вспомогательные концентрические
дуги (из точки О1
радиусом
Ra
+R
и из точки
О2.
радиусом
Rb
+
R)
до
их пересечения в точке О,
которая будет центром дуги
сопряжения.
Точку О
соединяют с центрами О1
и
О2
прямыми линиями, которые пересекаясь
с данными окружностями, дадут точки
сопряжения n
и
n1.
В точку О ставят опор-
ную ножку циркуля и
радиусом R проводят дугу
Рисунок 10 – Внешнее сопряжение сопряжения от точки n до
двух дуг точки n1.
Внутреннее
сопряжение показано на рисунке 11. Даны
окружность радиуса Ra
с
центром О1
и
окружность радиуса
Rb
с
центром О2.
Чтобы построить сопряжение этих
окружностей дугой данного радиуса R,
из центров О1
и
О2
проводят вспомогательные концентрические
дуги (из точки О1
радиусом
R
-
Ra
и из точки
О2.
радиусом
R
- Rb)
до
их пересечения в точке О.
Затем точку О
соединяют прямыми линиями с точками n
и
n1.
В центр О дуги сопряжения ставят опорную ножку циркуля и радиусом R проводят дугу сопряжения от точки n до точки n1
Порядок выполнения листа.
Чертеж выполнить на формате А4, задание выбрать из таблицы 5.
Построение следует начинать с Рисунок 11 – Внутреннее
проведения осей симметрии сопряжение двух дуг
детали. После построения контура
плоской детали провести выносные и размерные линии, указать размерные числа. Все цифры должны быть написаны одним размером.

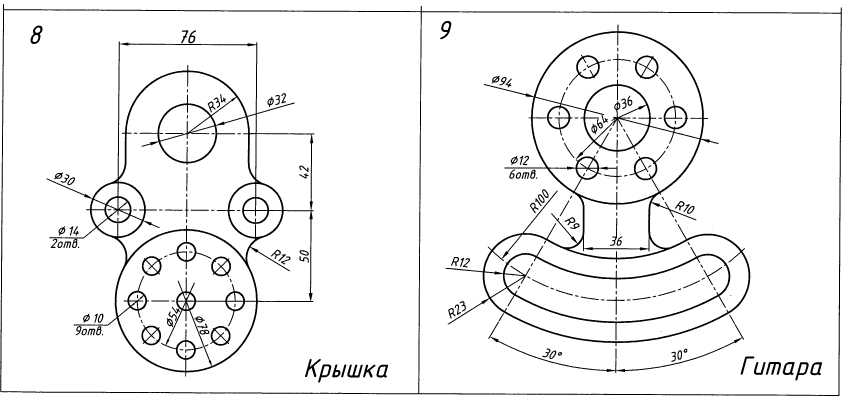

Таблица 5 – Варианты заданий к листу 2
Вариант 3 - кронштейн
Продолжение таблицы 5
Примечание использование команд AutoCAD:
1 Формат (слои, текстовые стили, размерные стили, единицы).
2 Сопряжения – скругление.
3 Многоугольник, массив (круговой).
4
Размеры: линейные, параллельные, диаметр,
радиус, угловой.
5 Зеркало.
Пример выполнения задания представлен на рисунке 12.
Рисунок 12 – Образец листа 2
