МИНИСТЕРСТВО СВЯЗИ И ИНФОРМАТИЗАЦИИ
РЕСПУБЛИКИ БЕЛАРУСЬ
У
«ВЫСШИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ СВЯЗИ»
Кафедра информатики и вычислительной техники
Инженерная графика
Программа, методические указания,
контрольные задания
для студентов заочной формы обучения
уровня среднего специального образования
всех специальностей
Минск
2010
УДК
ББК
И
Издание утверждено на заседании кафедры информатики и
вычислительной техники
27 Августа 2010 г., протокол № 1
Составитель
А. И. Ильина, преподаватель высшей категории кафедры
информатики и вычислительной техники
Рецензент
Е. П. Фастовец, доцент кафедры информатики и вычислительной техники, канд. техн. наук
Инженерная графика Программа, методические указания, контрольные задания для студентов уровня среднего специального образования всех специальностей заочного факультета / сост. А. И. Ильина – Минск : УО ВГКС, 2010.– 89 с.
Методические указания содержат программу на 20 учебных часов, краткие теоретические данные, вопросы для самопроверки, рекомендации по самостоятельному выполнению домашней контрольной работы. Предназначено для студентов и преподавателей колледжа.
УДК
ББК
©Учреждение образования
«Высший государственный
колледж связи», 2010
Введение
Инженерная графика – дисциплина, обучающая методам изображения предметов и общим правилам черчения, в том числе с применением компьютерных технологий. Изложенного материала вполне достаточно, чтобы развить пространственное воображение обучающихся, помочь разобраться в тех или иных понятиях изучаемой дисциплины, закрепить знания и получить навыки в оформлении конструкторской документации в соответствии с Единой системой конструкторской документации (ЕСКД).
Программа дисциплины состоит из четырех разделов.
Первый раздел – «Государственные нормы, определяющие качество конструкторских документов» – вводит в курс основ геометрического черчения. Кроме того, в этот раздел входит освоение рациональных приемов работы чертежными инструментами, обучение базовой графической системе AutoCAD 2005, а также изучение стандартов по оформлению чертежа.
Во втором разделе – «Начертательная геометрия (теоретические основы построения чертежей)» – даются знания в области прямоугольных и аксонометрических проекций, развиваются необходимые навыки в составлении и чтении комплексных чертежей, а также в выполнении наглядных изображений.
Третий раздел – «Техническое черчение» – ставит целью изучения условностей машиностроительного черчения, требований государственных стандартов ЕСКД, развитие навыков выполнения эскизов, составления и чтения рабочих чертежей деталей, сборочных узлов и изделий.
Четвертый раздел – «Специальная часть» – изучает правила выполнения чертежей и схем по специальности.
Контрольные задания составлены в десяти вариантах. Номер варианта определяется по последней цифре шифра. Домашнюю контрольную работу разрешается выполнять как при помощи чертежных инструментов, так и при помощи программы автоматизированного проектирования AutoCAD.
Контрольная работа оценивается оценкой «зачтено» или «не зачтено». Работы, выполненные не по своему варианту или представленные в разрозненном виде, не рецензируются преподавателем и не зачитываются. Высылается контрольная работа сложенной до формата А4 в папке.
Незачтенную работу необходимо исправить в соответствии с указаниями преподавателя. Возможно, при этом необходимо дополнительно изучить определенный материал учебника, рекомендованный рецензентом, замечания которого обязательно сохранить на незачтенных листах. Работа вторично должна быть отправлена на перепроверку.
В учебно-методической карте дисциплины и в конце пояснения к каждому листу указана литература, которую необходимо проработать перед выполнением листа, прочитать указания по выполнению листов и порядок их выполнения.
Конечной оценкой по дисциплине «Инженерная графика» является оценка, полученная при выполнении итоговой контрольной работы (ИК) с использованием программы AutoCAD.
На ИК допускаются студенты, представившие домашнюю контрольную работу с внесенными в нее исправлениями и собеседованием с преподавателем по теоретическим вопросам, размещенных в конце методических указаний.
Самостоятельное изучение дисциплины и выполнение заданий рекомендуется вести в следующем порядке: ознакомиться с рабочей программой; внимательно прочитать методические указания к каждому заданию (листу); изучить по учебнику необходимый материал и государственные стандарты, относящиеся к данной теме; выполнить чертежи задания своего варианта, оформить их с учетом требований ЕСКД; ответить на вопросы для самопроверки.
ПРОГРАММА ДИСЦИПЛИНЫ И
СОДЕРЖАНИЕ ГРАФИЧЕСКИХ РАБОТ
для специальностей 2 - 45 01 02, 2 - 45 01 03
Разделы и темы |
Кол. час. |
Литература для самостоятельной работы |
Номер листа, фор- мат |
Содержание задания к листу |
|
Лекции |
Лаб.раб. |
||||
1 |
2 |
3 |
4 |
5 |
6 |
Раздел 1. Графиче- ское оформление чертежей и схем
ные нормы, определяющие качество конструкторских документов. AutoCAD. |
2 |
4 |
ГОСТ 2.301–68 ГОСТ 2.104–68 ГОСТ 2.302–68 ГОСТ 2.303–68 ГОСТ 2.304–81 ГОСТ 2.307–68 [2] раздел 1 [3] глава 1,2 [5] глава 1,2 [6] глава 1,2 |
1 (А4)
2(А4) |
Написание букв, цифр, предложе-ний на титульном листе. Начертить кон- тур технической детали с постро- ением простейших сопряжений и нанесением размеров с использованием AutoCAD. |
Раздел 2. Начертательная геометрия (теоретические основы построения чертежей). Методы проецирования точек, прямых, плоскостей; проецирование геометрических тел. |
|
2 |
[2] раздел 2 гл.3,5.7 [3] глава 3.7, 3.8, 3,9, 3.11 [5] глава 12,13, 14 [6] глава 3,4,5,8 |
3 (А3) |
Комплексные чертежи и аксометрические проекции геомерических тел с проекциями точек на поверхности. Построение развертки поверхности геометрического тела.
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
4 |
[2] раздел 2 гл.8 [3] глава 3.10 [5] глава 14,15 [6] глава 7 |
4(А3) |
Построение третьей проекции модели по двум данным. |
|
|
|
|
5(А3) |
Построение трех проекций геометрического тела со сквозным отверстием.
|
Раздел 3. Техничеc- кое черчение. 3.1 Изображения. ГОСТ 2.305–68.
|
2 |
4 |
ГОСТ 2.305-68 [2] раздел 3 гл.10 [3] глава 4 [5] глава 16,20 [6] глава 9 |
6(А3) |
Выполнение простых разрезов модели (детали), нанесение размеров. |
|
|
|
ГОСТ 2.311–68 [2] раздел 3 гл.11,12 [3] глава 5 [5] глава 21,22 [6] глава 10,11,12 |
7(А4) |
Выполнение эскиза и рабочего чертежа детали по выбору.
|
|
|
|
ГОСТ 2.311–68 [2] раздел 3 гл.13 [3] глава 5 [5] глава 21,22 [6] глава 12,16 |
8(А4) |
Выполнение резьбового соединения двух деталей.
|
Раздел 4. Специальная часть
|
|
4 |
Сборники ГОСТов ЕСКД ГОСТ 2.701–84 ГОСТ 2.702–-75 ГОСТ 2.710–81 [3] глава 7 [5] глава 26 |
9(А3) |
Выполнение схемы электрической принципиальной.
|
Всего |
4 |
16 |
|
|
|
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
1 Государственные стандарты ЕСКД. Сборники стандартов групп
2.100, 2.300, 2.400, 2,700.
2 Баранова, Л. А. Основы черчения / Л. А. Баранова. – Учебник для
средних специальных учебных заведений.– М.: Высшая школа, 1978 . и последующие.
3 Боголюбов, С. К. Черчение / C. К. Боголюбов. – Учебник для машино-
строительных специальностей средних специальных учебных заведений.
– М. : Машиностроение, 1989.
4 Кокошко, А. Ф. Техническое черчение / А. Ф. Кокошко, В. А. Морозова.
– Минск. : Беларус. Энцыкл. iмя Петруся Броукi, 2009.
5 Романычева Э. Т. Инженерная и компьютерная графика / Э. Т. Романыче-
ва. – М. : ДМК Пресс, 2001.
6 Селиверстов М. М. Черчение / М. М. Селиверстов. – Учебник для нема-
шиностроительных специальностей средних специальных учебных заве- . дений. – М. : Высшая школа. 1985.
ПРОГРАММА ДИСЦИПЛИНЫ И СОДЕРЖАНИЕ
ГРАФИЧЕСКИХ РАБОТ
для специальности 2 - 45 02 01 – Почтовая связь
Разделы и темы |
Кол. час. |
Литература для самостоятельной работы |
Номер листа, форммат |
Содержание задания к листу |
|||
Лекции |
Лаб.раб. |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
||
Раздел 1. Графическое оформление чертежей и схем 1.1 Государственные нормы, определяющие качество конструкторских документов. AutoCAD. |
2 |
4 |
ГОСТ 2.301–68 ГОСТ 2.104–68 ГОСТ 2.302–68 ГОСТ 2.303–68 ГОСТ 2.304–81 ГОСТ 2.307–68 [2] раздел 1 [3] глава 1,2 [5] глава 1,2 [6] глава 1,2 |
1 (А4)
2(А4) |
Написание букв, цифр, предложе-ний на титульном листе. Начертить контур технической детали с построением простейших сопряжений и нанесением размеров с использованием AutoCAD. |
||
1 |
2 |
3 |
4 |
5 |
6 |
||
Раздел 2. Начертательная геометрия (теоретические основы построения чертежей). Методы проецирования точек, пря- мых, плоскостей; проецирование геометрических тел. |
2 |
2 |
[2] раздел 2 гл.3,5.7 [3] глава 3.7, 3.8, 3,9, 3.11 [5] глава 12,13, 14 [6] глава 3.4,5,8 |
3 (А3) |
Комплексные чертежи и аксометрические проекции геометрических тел с проекциями точек на поверхности. Построение развертки поверхности геометрического тела. |
||
|
2 |
2 |
[2] раздел 2 гл.8 [3] глава 3.10 [5] глава 14,15 [6]глава 7 |
4 (А3) |
Построение третьей проекции модели по двум данным. |
||
|
|
|
[6] глава 7 |
5 (А3) |
Построение трех проекций геометрического тела со сквозным отверстием. |
||
Раздел 3. Техническое черчение 3.1 Изображения. ГОСТ 2.305–68.
|
2 |
2 |
ГОСТ 2.305–68 [2] раздел 3 гл.10 [3] глава 4 [5] глава 16,20 [6] глава 9 |
6 (А3) |
Выполнение простых разрезов модели (детали), нанесение размеров. |
||
|
|
|
ГОСТ 2.311–68 [2]раздел 3 гл.11,12 [3] глава 5 [5] глава 21,22 [6] глава 10,11,12 |
7 (А4) |
Выполнение эскиза и рабочего чертежа детали по выбору
|
||
|
|
|
ГОСТ 2.311–68 [2]раздел 3 гл.13 [3] глава 5 [5] глава 21,22 [6] глава 12,16 |
8 (А4) |
Выполнение резьбового соединения двух деталей |
||
1 |
2 |
3 |
4 |
5 |
6 |
||
Раздел 4. Специальная часть Схемы. Диаграммы, графики |
|
2 |
ГОСТ 2.701–84 ГОСТ 2.702–75 ГОСТ 2.710–81 ГОСТ 2.319–81 [2] раздел 4 [3] глава 7 [5] глава 26
|
9 (А3) |
Выполнение диаграмм, графиков |
||
ВСЕГО |
8 |
12 |
|
|
|
ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ
Все чертежи должны выполняться в соответствии со стандартами ЕСКД, отличаться четким и аккуратным исполнением.
Форматы
Чертежи контрольной работы выполняются на листах чертежной бумаги стандартных размеров. Стандартные размеры форматов листов определены ГОСТ 2.301–68. Размеры форматов по внешней рамке приведены в таблице 1.
Таблица 1 – Размеры форматов по ГОСТ 2.301–68
Обозначение формата |
Размеры сторон формата, мм |
А0 |
841 х 1189 |
А1 |
594 х 841 |
А2 |
420 х 594 |
А3 |
297 х 420 |
А4 |
210 х 297 |
Контрольные задания следует выполнять на формате А4 и А3.

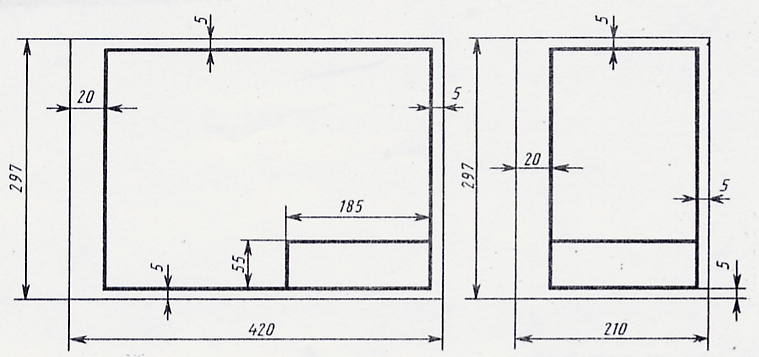

В соответствии с ГОСТ 2.301-68 чертеж имеет рамку на расстоянии от левой границы формата 20 мм, от трех других сторон на расстоянии 5 мм (рисунок 1). Внешняя рамка формата выполняется сплошной тонкой линией, внутренняя рамка наноситься сплошной основной линией.
Поле с левой стороны предназначается для подшивки и брошюровки чертежей в альбом.
Чертеж сопровождается основной надписью по ГОСТ 2.104–68. На листе формата А4 основную надпись располагают только вдоль короткой стороны.
А3 А4
Рисунок 1– Расположение основной надписи на листе
