Охранная зона систем газоснабжения
- газорегуляторные отдельностоящие пункты
- шкафные регуляторные установки
- уличные, внутриквартирные, дворовые, наземные, подземные и др. газопроводы.
В зависимости от давления транспортного газа, газопроводы подразделяют:
- газ-д высокого давления 1 категории
- газ-д высокого давления 2 категории
- газ-д среднего давления
- газ-д низкого давления
Зоны устанавливают:
- вдоль трасс наружных газопроводов в виде з.у., ограниченного усл. линиями, на расстоянии 15 м от оси газ-да.
- вдоль подводных переходов газ-дов всех давлений в виде водного пространства от пов-ти воды до дна вертик. плоскости, отстоящими на 100 мс каждой стороны газопровода (от краев).
- газонаполнительные станции
10 м (если листв. лес)
50 м (если хвойный лес)
Запрещено без письменного уведомления орг-ии, в собственном или оперативном управлении которых наход. эти сис-мы:
- производить стр-во
- капитальный ремонт
- реконструкцию или снос зданий или сооружений
- складировать мат-лы
- высаживать деревья всех видов
- осущ.-ть всякого рода горные, взрывные, мелиоративные работы, устраивать причалы для стоянок судов, барж, бросать якоря
- производить земляные и дорожные работы
Охранные зоны автодорог
Полосы отвода автодорог устанавливаются в целях обеспечения сохранности и прочности автодорог и автодорожных сооружений.
Размеры полосы в зависимости от категории дороги:
Iк. – 32 м.;-шоссе
IIк – 28 м.;
IIIк. – 22 м.;- улучшенные дороги
IVк. –19 м;
Vк. – 18 м.
В полосы отвода автодорог, кроме земляного полотна входят земли занятыми защитными навесами, постоянные линейные сооружения, служебные, жилые и производственные здания, сигнальные и указательные знаки, парапеты, пешеходные и велодорожки, сооружения на съездах и пересечениях дорог, летние тракторные и объездные дороги и др. специальные сооружения, обеспечивающие прочность земляного полотна.
В пределах автодорог устанавливаются посадки на полосе отвода автодорог, без согласования с дорожными организациями воспрещается производство строительных, геологоразведочных, топографических, горных и изыскательных работ, а также устройство наземных сооружений. Кроме того, установление дорожных знаков и указателей необходимо согласовывать с организациями гос. инспекции. Также запрещается распашка участков, покос травы, рубка и повреждение насаждений.
Для созданий нормальных условий эксплуатации Федеральных дорого и их сохранности, соответствующие требованиям безопасности доожного движения формируют придорожные полосы в виде прилегающих с обеих сторон полосы отвода дороги участков земли шириной не менее 50 м каждый, считая от границы полосы отвода с установлением особого режима использования земель, включая ограничение хозяйственной деятельности в пределах этих зон. В зависимости от категории Федеральной дороги ширину каждой придорожной зоны устанавливают:
для дорог IV и III – 50 м;
для II и I – 75 м;
для подъездов к столицам республик, центрам краёв, областей, округов, городов федерального значения – 100м.
Придорожные полосы для указанного подъезда начинается не менее чем за 25 км. до границы города. В границах поселений размер придорожной полосы устанавливают границу существующей застройки, но не более чем за 50 м, но и не менее чем за 6м. В пределах охранной зоны дорог запрещается капитальное строительство сроком службы > 10 лет, кроме зданий ГАИ и т.п.

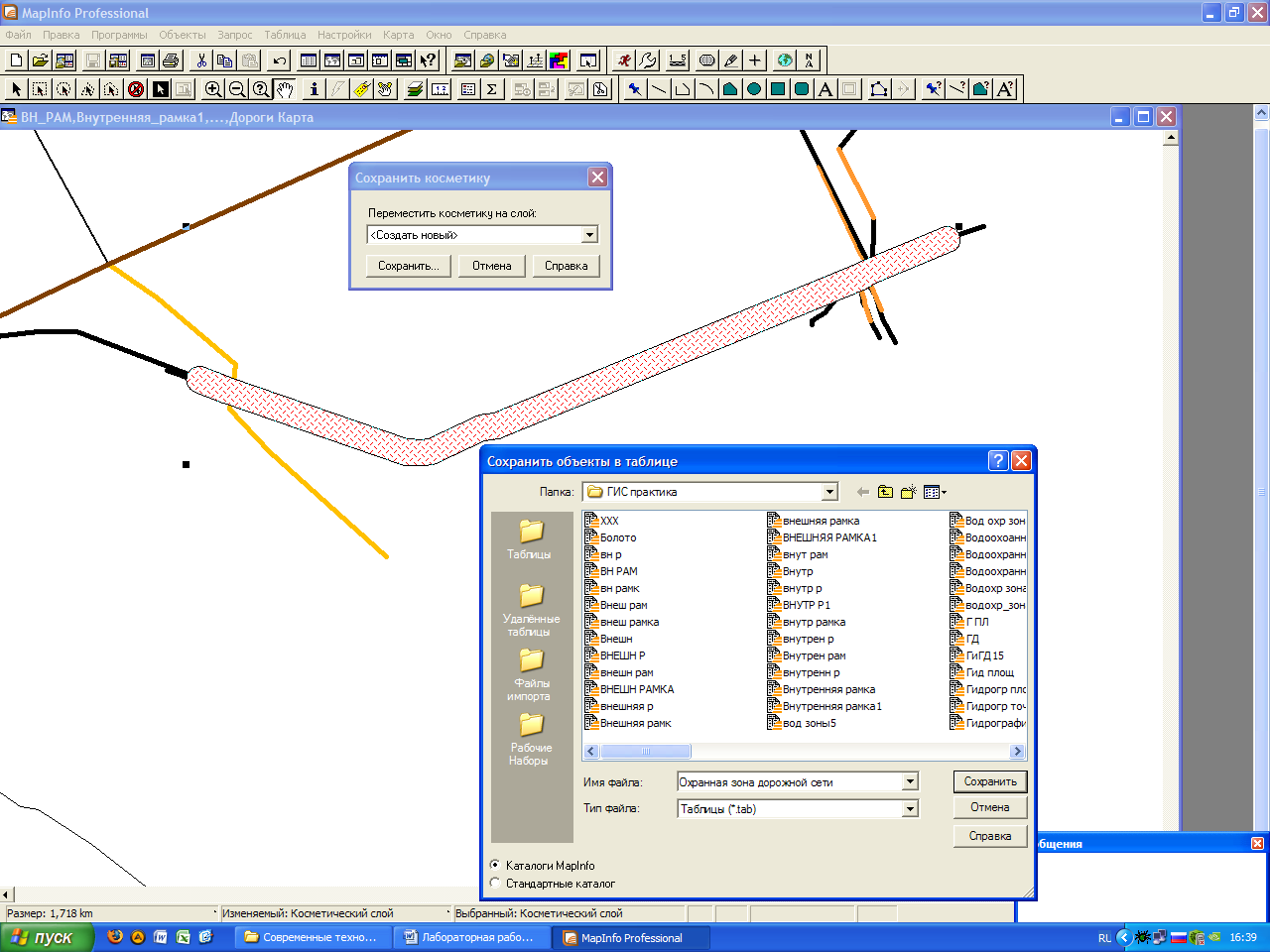

Рисунок 12 Окно Map Info: пример сохранения слоя «Охранная зона дорожной сети».

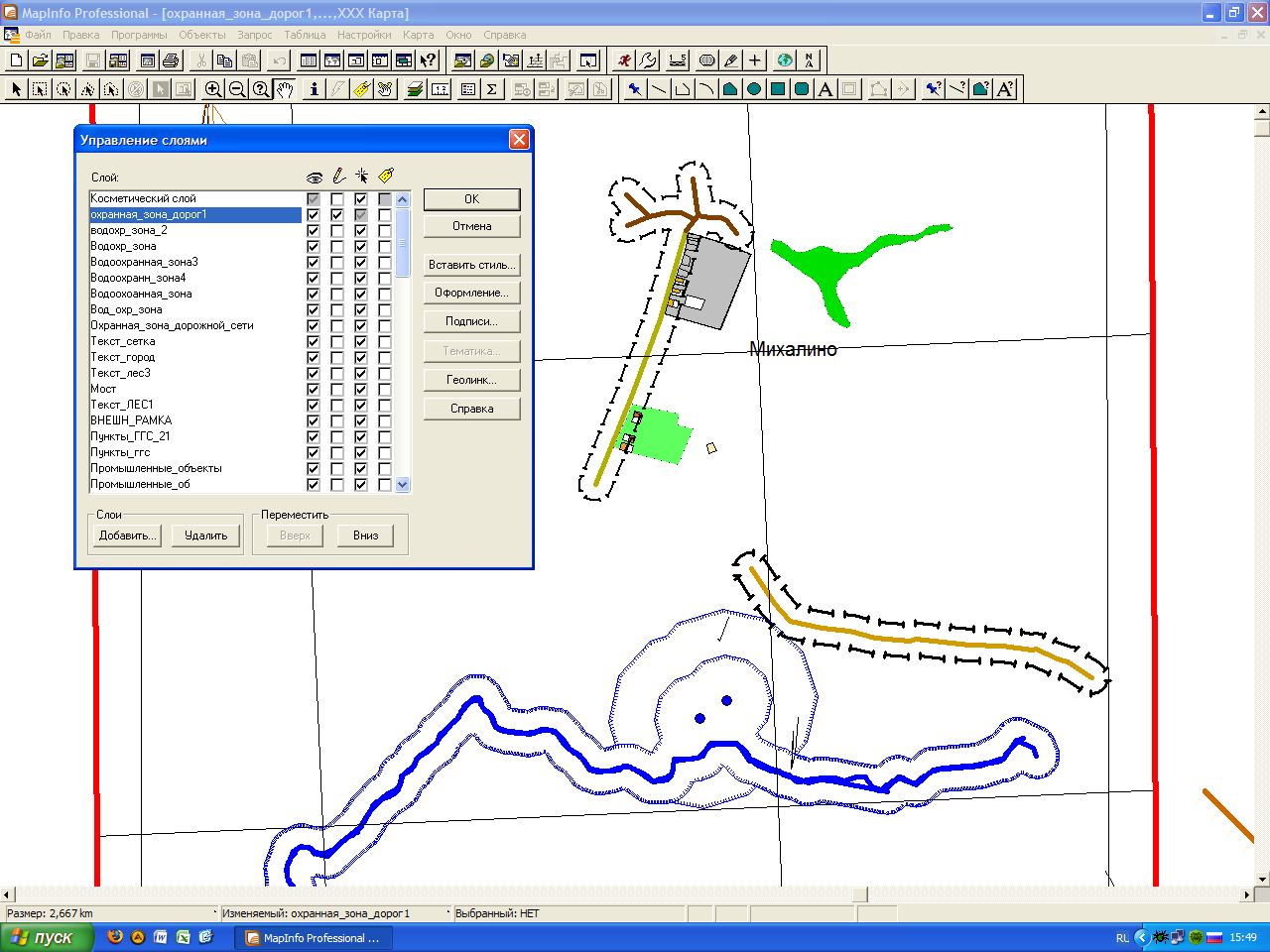

Рисунок 13 Окно Map Info: пример редактирования слоя «Охранная зона дорожной сети».
Охранные зоны
вокруг геодезических пунктов и промышленных объектов
Охранные зоны вокруг геодезических пунктов и промышленных объектов (точечного характера локализации )
устанавливаются для наглядности -30 м.

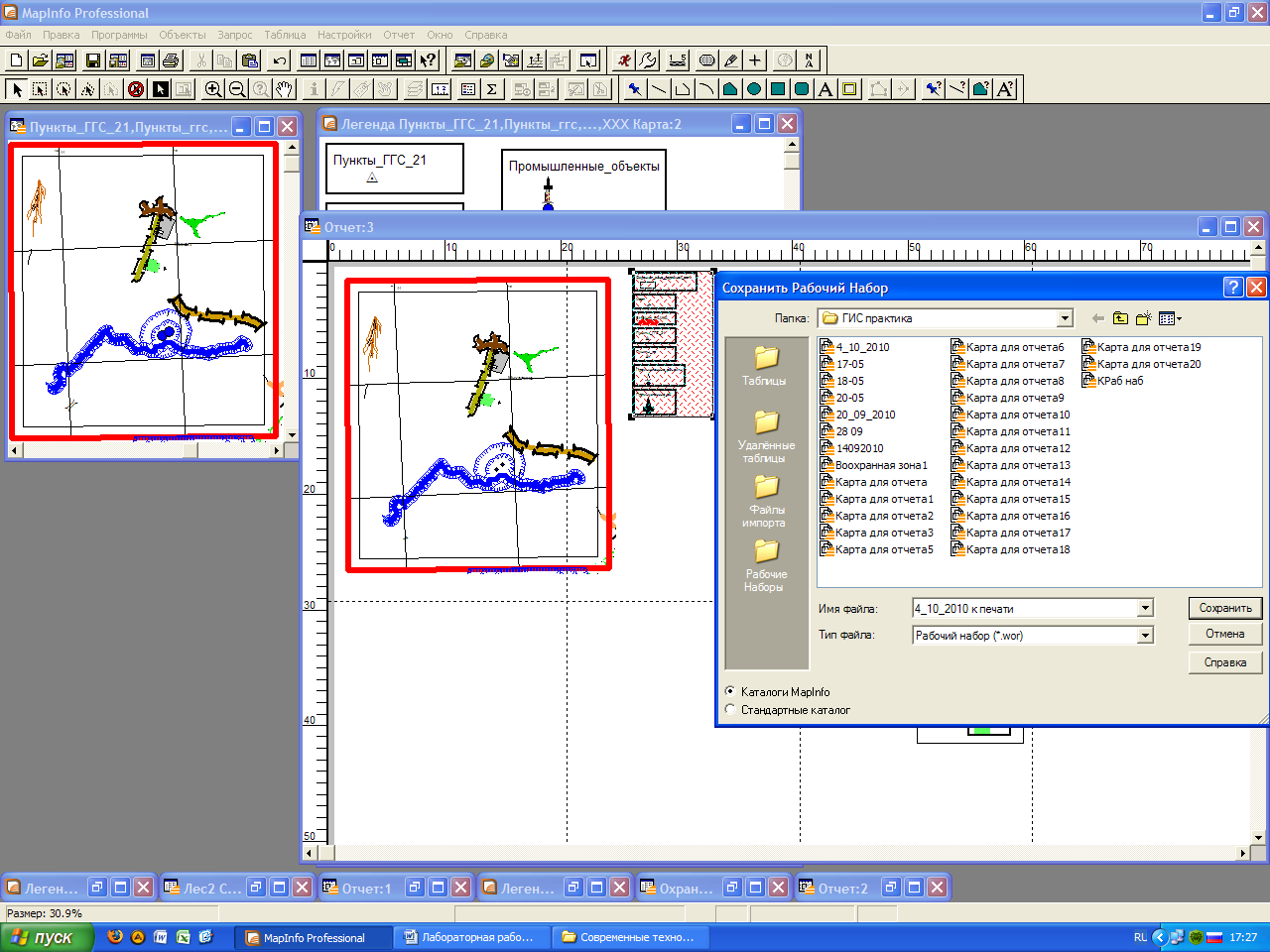

Рисунок 14 Окно Map Info: пример подготовленного к печати в Окне отчета объекта «Охранные зоны территорий».
5 Лабораторная работа № 2
1Формирование базы данных кадастровой информации
Исходными данными для выполнения лабораторной работы № 2 являются результаты обработки геодезических измерений.
Рисунок 15 Пример формирования базы данных кадастровой информации в окнах Map Info и редакторе Microsoft Excel.
