11.1.1. Естественная регазификация
Производительность установок с естественным испарением зависит от состава сжиженных углеводородных газов, температуры окружающей среды, параметров теплообмена, степени заполнения резервуаров газом, числа и характера взаимного расположения резервуаров, а также от режима отбора газа из резервуаров. При расчете газобаллонных установок необходимо учитывать также повышенную влажность воздуха, так как в зависимости от запотевания резервуара изменяются параметры теплообмена. Это приводит к увеличению интенсивности испарения жидкой фазы, так как теплопередача жидкости значительно выше теплопередачи воздуха. Такое же явление наблюдается при омывании резервуаров или баллонов дождем. Зимой при обмерзании резервуара теплопередача ухудшается, так как слой инея является своего рода изоляцией, λин = 0,105 Вт/(м·К). При обледенении резервуара тепловой приток увеличивается, λл = 2,5 Вт/(м·К). Режимы работы подземных резервуаров имеют свою специфику, обусловленную процессами теплообмена между грунтом и резервуаром с учетом влияния температуры поверхности грунта. Тепловые потоки для резервуаров, находящихся на определенной глубине, изменяются в зависимости от времени года. При работе резервуаров на бытовое газоснабжение газ ночью практически не отбирается, и теплота грунта идет на нагревание жидкой фазы в резервуаре. Поэтому ночью наблюдается наиболее высокая температура жидкости в резервуаре. Днем и вечером расход газа превышает среднечасовой. Процесс испарения газа происходит большей частью за счет теплоты, которая аккумулируется системой. Разность в подводе теплоты к резервуару в период максимального и минимального отборов паров должна соответствовать количеству аккумулируемой теплоты. Таким образом, необходимое для испарения дополнительное количество газа компенсируется снижением внутренней энергии, накопленной в ночные часы. [10]
Производительность резервуаров при естественном испарении следует определять:
при подземном расположении — по номограмме, рис. 11.1;
при надземном расположении — расчетом, исходя из условий теплообмена с окружающей средой.
Для учета теплового воздействия рядом расположенных подземных резервуаров полученную по номограмме производительность следует умножить на коэффициент теплового взаимодействия m в зависимости от числа резервуаров в установке:
Число резервуаров |
Значение коэффициента |
в установке |
теплового воздействия m |
2 |
0,93 |
3 |
0,84 |
4 |
0,74 |
6 |
0,67 |
8 |
0,64
|
Тепло для испарения Мисп, кг, СУ Г в баллоне или надземном резервуаре можно определить по формуле:
QИСП=Qс+Qж+Qм=r·МИСП (11.1)
где Qc — количество тепла, подаваемое от окружающей среды; Qж и QM — количество тепла, отдаваемое соответственно жидкостью и металлом за счет снижения температуры.
Тогда при минимально допустимой температуре можно определить максимальный отбор.
Используя основные зависимости тепломассопереноса, можно записать:
(11.2)
(11.3)
(11.4)
где Тк и Ти — конечные и начальные значения температуры, F— площадь внешней поверхности резервуара.
В резервуарах под давлением, когда не отбирается пар сжиженного углеводородного газа, температуры окружающей среды Тс и жидкости Тж равны между собой. В этом случае Qc = 0, и испарения не происходит. При отборе паров из резервуара давление в паровом пространстве несколько понижается, и происходит испарение жидкой фазы для восстановления равновесия фаз при данной температуре. Тепло отбирается как от жидкости, так и от металла резервуара. Используя метод смены стационарных состояний, получим:
(11.5)
где х — время, Т — температура.

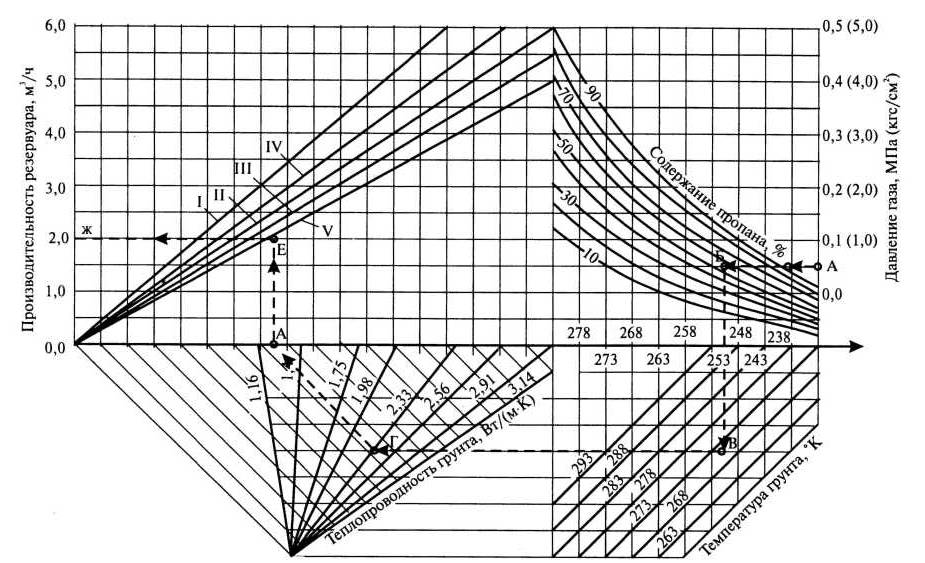

Рис. 11.1. Номограмма для определения производительности резервуара сжиженного газа вместимостью 2,5 и 5м3 (подземного)
I - резервуар 5м3, заполнение 85%; II - резервуар 5м3, заполнение 50%; III - резервуар 5 м \ заполнение 35% и резервуар 2,5 м3, заполнение 50%; IV - резервуар 2,5 м3, заполнение 85%; V – резервуар 2,5 м3, заполнение 35%
Разделяя переменные и интегрируя в пределах от τ1 до τ2 и от T1 до Т2 получим оценку снижения температуры жидкой фазы за определенное время:
(11.6)
Подобным образом можно оценить время, за которое температура жидкой фазы снизится на ΔТ= Тк — Тн.
Количество испарившегося газа при снижении температуры от t до tk за время Δt можно найти методом последовательных приближений. Температура жидкой фазы при установившейся температуре равна
(11.7)
где F — площадь смачиваемой поверхности.
Тогда при минимально допустимой температуре можно определить максимальный отбор:
(11.8)
Производительность установок с естественным испарением зависит от состава сжиженных углеводородных газов, температуры окружающей среды, параметров теплообмена, степени заполнения резервуаров газом, числа и характера взаимного расположения резервуаров, а также от режима отбора газа из резервуаров. При расчете газобаллонных установок необходимо учитывать также повышенную влажность воздуха, так как в зависимости от запотевания резервуара изменяются параметры теплообмена. Это приводит к увеличению Мисп, так как теплопередача жидкости значительно выше теплопередачи воздуха. Такое же явление наблюдается при омывании резервуаров или баллонов дождем. Зимой при обмерзании резервуара теплопередача ухудшается, так как слой инея является своего рода теплоизоляцией — λинея=0,105 Вт/(мК). При обледенении резервуара тепловой приток увеличивается — λльда =2,5 Вт/(м К).
Состав жидкой фазы влияет на давление насыщенных паров смеси в резервуаре или, в конечном счете, на допустимое снижение давления при отборе первой фазы. При большом снижении давления наблюдается сильное испарение жидкости, так как при понижении температуры жидкости увеличивается перепад температур а, следовательно, и тепловой поток. Минимальное абсолютное давление в резервуаре с учетом нормальной работы регуляторов, установленных на резервуарах, не может быть ниже 0,14...0,15 МПа. При определении расчетной производительности подземного резервуара необходимо брать наихудшие температурные условия в фунте. Допустимое снижение уровня сжиженного углеводородного газа в резервуаре определяется минимальным тепловым потоком из грунта, остаточным составом жидкой фазы и экономическими соображениями (например, закономерностями завоза сжиженных углеводородных газов). Считается, что допустимая степень заполнения в среднем не меньше 30 %. Длительность непрерывной работы резервуаров зависит от вида потребителя газа.
Во время перерывов в отборе паров жидкой фазы сам резервуар и окружающий грунт нагреваются. Следует отметить, что при хранении смеси сжиженных углеводородных газов по мере отбора паров газа увеличивается содержание более тяжелых углеводородов. Упругость паров, остающихся в резервуаре, по мере отбора снижается: чем больше содержание более тяжелых углеводородов, тем ниже упругость насыщенных паров газа в резервуаре.
В некоторых случаях может быть использован способ естественного испарения газа в подводящих трубопроводах и регуляторах. Сжиженный углеводородный газ в жидком состоянии поступает в газоиспользующую систему под принудительным давлением, равным давлению в резервуаре, через регулятор давления. В регуляторе давление газа снижается, часть его испаряется. Другая часть газа испаряется после регулятора на участке трубопровода. Температура газа снижается и зависит от степени испарения. Испарение прекращается при установлении равновесия между давлением паров и давлением жидкости за регулятором, что может происходить при малых расходах газа. Состав паров испаряющихся газов тот же, что и в резервуаре.
