5.8. Внутренние устройства системы газораспределения

5.8.1. Устройство внутренних газопроводов

Жилые здания, коммунально-бытовые и промышленные предприятия снабжаются газом от газопроводов низкого или среднего давления через ГРЛ. Схема газораспределения включает ответвления от распределительного газопровода, ввод к потребителю газа, вводный газопровод в кожухе через стену здания, внутренние газопроводы. [10]

Проект газификации дома включает в себя поэтажный план дома и схему газораспределительной сети (рис. 5.17). На поэтажный план наносят внутренние газовые сети и места установки газовых стояков с обозначением их диаметров. На схеме обозначают все внутренние газопроводы от вводов до отпусков на газовые приборы с указанием места расположения отключающих устройств.

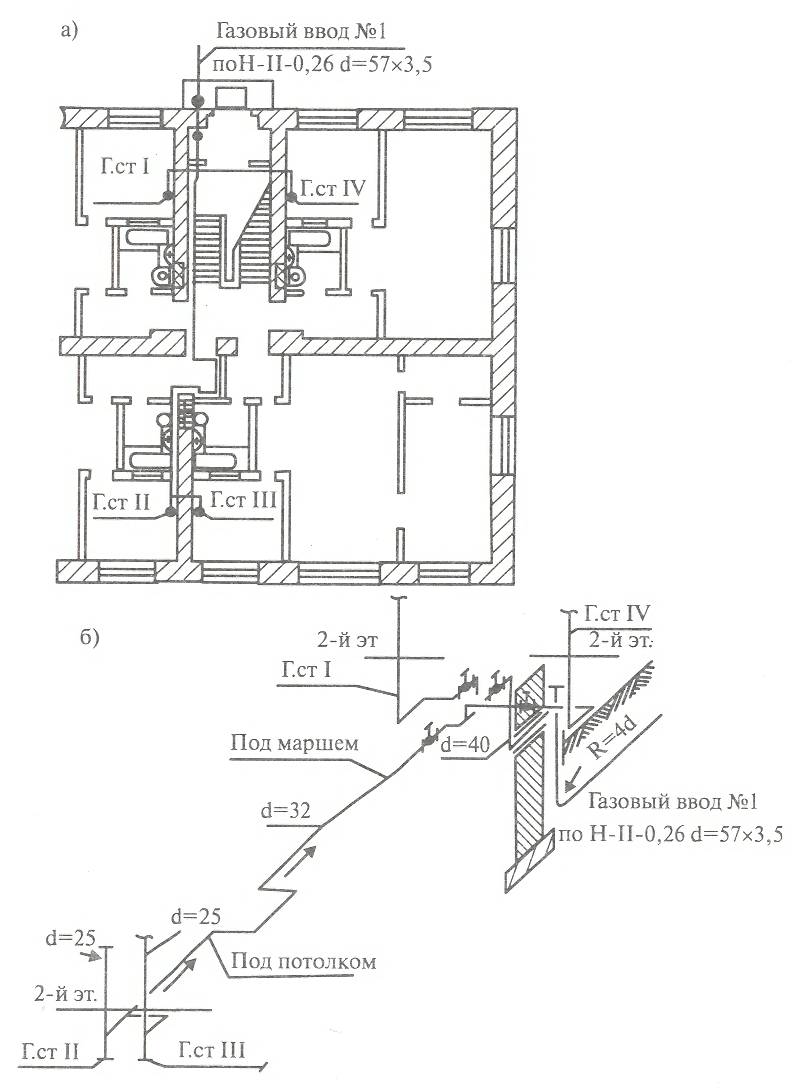

Рис. 5.17. Поэтажный план и схема газовой сеты дома: а — поэтажный план; б — схема

Газопроводы вводят в жилые и общественные здания через нежилые помещения, доступные для осмотра труб. На вводе газопровода в здания устанавливают отключающее устройство, которое монтируется снаружи здания. Место установки должно быть доступно для обслуживания и быстрого отключения газопровода. [8]

Участки вводных газопроводов, пересекающие стены и перегородки, следует заключать в стальные футляры. В пределах футляра газопровод не должен иметь стыковых соединений, а пространство между ним и футляром необходимо заделывать просмоленной паклей, резиновыми втулками или другим эластичным материалом.

Разводящие газопроводы прокладывают по верху стен первого этажа.

Газовые стояки представляют собой вертикально расположенный газопровод, проходящий через все этажи. Стояки прокладывают в кухнях, лестничных клетках или коридорах. Нельзя прокладывать стояки в жилых помещениях, ванных комнатах и санитарных узлах. Стояки прокладываются через перекрытия также внутри футляров, которые заделываются под перекрытием заподлицо, а сверху выступают не менее чем на 5 см.

Газопроводы в зданиях выполняются из стальных труб и прокладываются открыто. При соответствующем обосновании допускают скрытую прокладку газопроводов в штрабе стены, которые закрывают щитами с отверстиями для вентиляции в полах монолитной конструкции и в каналах полов. Скрытая прокладка газопроводов СУГ не допускается.

Все соединения квартирной разводки выполняют сварными, за исключением мест присоединения приборов и кранов; их выполняют на резьбе.

Установку отключающих устройств на газопроводах, прокладываемых в жилых и общественных зданиях (за исключением предприятий общественного питания и предприятий бытового обслуживания производственного характера) следует предусматривать: для отключения стояков, обслуживающих более пяти этажей; перед газовыми счетчиками (если для отключения счетчика нельзя использовать отключающее устройство на вводе); перед бытовыми газовыми приборами, плитами, пищеварительными котлами, отопительными печами, газовым оборудованием и КИП; перед горелками и запальниками газоиспользующего оборудования; на продувочных газопроводах; на вводе газопровода в помещение при размещении в нем ГРУ или газового счетчика с отключающим устройством на расстоянии более 10 мот места ввода.

Количество отключающих устройств на подводящих газопроводах зависит от вида газоиспользующего оборудования. Одно отключающее устройство ставится у оборудования, в конструкции которого предусмотрено отключающее устройство перед горелками и два (последовательно) перед пищеварочным и котлами, ресторанными плитами, отопительными печами и другим аналогичным оборудованием. При этом одно используется для отключения прибора, второе для отключения горелок.
