4.3. Выбор оборудования грп, гру

При выборе оборудования ГРП, ГРПБ, ШРП и ГРУ необходимо учитывать:

• рабочее давление газа в газопроводе к которому подключается объект;

• состав газа, его плотность, температуру точки росы, теплоту сжигания (Q_н);

• потери давления на трение в газопроводе от места подключения до ввода его в ГРП и подвода к ГРУ;

• температурные условия эксплуатации оборудования и приборов КИП ГРП и ГРУ

4.3.1. Выбор регулятора давления

При подборе регулятора следует и руководствоваться номенклатурой ряда регуляторов выпускаемых промышленностью. [11]

При определении пропускной способности регулятора необходимо определить полагаемое давление газа перед ним и после него с учетом потерь давления и дополнительных потерь давления в арматуре, фильтре, расходомере и ПЗК, установленных до регулятора давления.

Пропускная способность регуляторов с односедельным клапаном определяется согласно паспортным данным, а при отсутствии может быть определена по формуле

(4.1)

где Q -расход газа, м³/ч, при t = 0 ^oC и Р_атм = 0,1033МПа; f — площадь седла клапана, см²; L- коэффициент расхода; Р₁ -абсолютное входное давление газа, равно сумме Р_изби Р_атм,_гдеР_изб-рабочее избыточное давление, МПа. Р_атм = 0,1033 МПа; φ — коэффициент, зависящий от отношения Р₂к P₁, где Р₂ - абсолютное выходное давление после регулятора, равно сумме P_2раб и P_атм, МПа, определяется по рисунку 1; ρ˳- плотность газа, кг/м³, при t = 0 и Р_атм= 0,1033 МПа.

Если в паспортных данных регулятора приведена величина расхода газа при максималь­ном давлении с соответствующей плотностью, то при других значениях Р -входного давления и ρ˳- плотности пропускная способность регулятора может быть определена по формуле:

(4.2)

где Q₂ - расход газа, м³/ч, при t, °С, и P_бар= 0,1033 МПа со значениями и , отличными от приведенных в паспорте на регулятор; Q₁ - расход газа при , , согласно паспортным данным; Р₁ -входное абсолютное давление, МПа; φ₁ - коэффициент по отношению P₁/P₂ ;ρ₀ - плотность газа, кг/м³, при t = О °С и Р_атм= 0,1033 МПа; и - принятые данные при использовании других параметров газа.

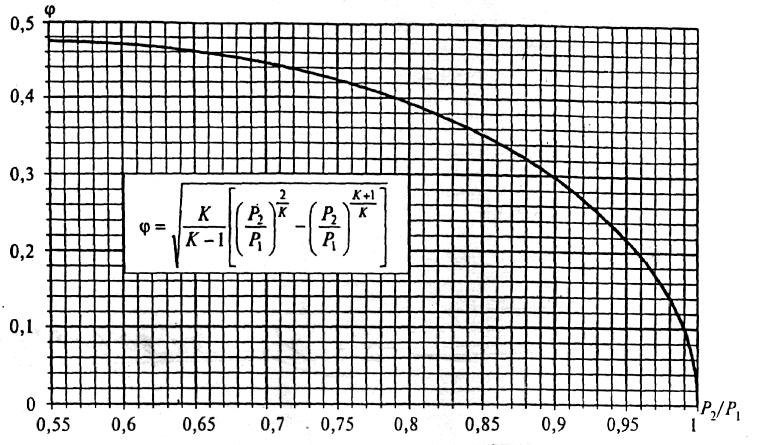

Рис. 4.8. График определения коэффициента φ в зависимости от Р₂/Р₁ при .

К -показатель адиабаты газа при давлении 750 мм вод. ст. и температуре О °С, С_р -теплоемкость при постоянном дав­лении, ккал/(м³ °С), С_у - теплоемкость при постоянном объеме, ккал/(м³·°С)

Пропускная способность двухсёдельных регулирующих клапанов может быть определе­на по формуле

(4.3)

где Q -расход газа, м³/ч, при температуре газа, равной t₁, и висящий от отношения Р₂/Р₁; Р₁и Р₂ -входные и выходные давления, МПа; К_φу -коэффициент пропускной способности; ΔР -перепад давления на клапанах, ΔР = Р₁ - Р₂, МПа; Р₁ и Р₂ -соответственно входные и вы­ходные абсолютные давления, МПа; ρ˳-плотность газа при t; t₁— температура газа.

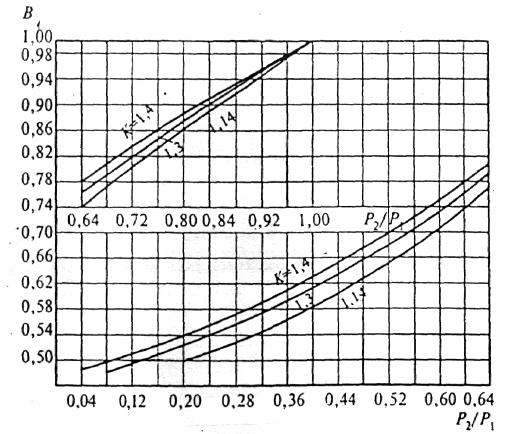

Рис. 4.10. Зависимость коэффициента B от Р₂/Р₁.

4.3.2. Выбор фильтра

Пропускная способность фильтра должна определяться исходя из максимального допустимого перепада давления на его кассете, что должно быть отражено в паспорте на фильтр. [11]

Фильтры, устанавливаемые в ГРП (ГРУ) для защиты регулирующих и предохранительных устройств от засорения механическими примесями, должны соответствовать данным, приведенным в таблице

Выбор предохранительного запорного клапана — ПЗК

Выбор типа ПЗК определяется исходя из параметров газа, проходящего через регулятор давления, а именно: максимального давления газа на входе в регулятор; выходного давления газа из регулятора и подлежащего контролю; диаметра входного патрубка в регулятор. [16]

Выбранный ПЗК должен обеспечивать герметичное закрытие подачи газа в регулятор в случае повышения или понижения давления за ним сверх установленных пределов.

Таблица 4.6

Параметр	Значение параметра
Давление на входе (рабочее), МПа	0,3(3);0,6(6); 1,2(12)
Максимально допустимое паде­ние давления на кассете фильтра, КПа: cетчатого висцинового волосяного	500 (500) 500 (500) 1000 (1000)

Выбор предохранительного сбросного клапана - ПСК

Количество газа, подлежащего сбросу ПСК, следует определять:

• при наличии перед регулятором давления ПЗК — по формуле

(4.4)

где Q -количество газа, подлежащее сбросу ПСК в течение часа, м³/ч, при t = О °С и Р_бар = 0, 10132 МПа; Q_d -расчетная пропускная способность регулятора давления, м³/ч, при t = 0 °С и Р_бар = 0,10132 МПа;

• при отсутствии перед регулятором давле­ния ПЗК — по формулам (2.5) и (2.6);

• для регуляторов давления с золотниковыми клапанами

(4.5)

• для регулирующих заслонок с электрон­ными регуляторами

(4.6)

При необходимости установки в ГРП параллельно нескольких регуляторов давления, количество газа, подлежащего сбросу ПСК следует определять по формуле:

(4.7)

где Q^| - необходимое суммарное количество газа, подлежащее сбросу ПСК в течение часа, м³/ч, при t = 0 °С Р_бар = 0, 10132 МПа; п- количество регуляторов, шт.; Q - количество газа, подлежащее сбросу ПСК в течение часа каждым регулятором, м³/ч, при t = 0 °С и Р_бар=0,10132 МПа.

Пропускную способность ПСК следует определять по данным заводов-изготовителей или расчетам.

Подбор шкафных регуляторных пунктов – ШРП

При выборе типа ШРП следует руководствоваться ранее рассмотренными указаниями, а так же учитывать следующие факторы:

• влияние климатической зоны, где будет эксплуатироваться ШРП;

• влияние отрицательных температур воздуха;

• температуру точки росы природного газа при которой из него выпадает конденсат.
