Практическая часть
Задание: На основе, построенных в предыдущих практических работах контекстной диаграммы и диаграмм декомпозиций, создать диаграмму потоков данных.
Пример создания диаграммы потоков данных.
В процессе декомпозиции согласно правилам DFD необходимо преобразовать граничные стрелки во внутренние, начинающиеся и заканчивающиеся на внешних ссылках.
-
Декомпозируйте одну из работ на диаграмме А2.
-
В диалоге Activity Box Count выберите количество работ 2 и нотацию DFD.
-
Щелкните по ОК и внесите в новую диаграмму DFD A23 имена работ.
-
Внесите хранилище данных .
-
Внесите не менее трёх внешних ссылок
-
Создайте внутренние ссылки.
Обратите внимание, что стрелка «Мнение эксперта» двунаправленная. Для того чтобы сделать стрелку двунаправленной, щелкните правой кнопкой по стрелке, выберите в контекстном меню пункт Style и во вкладке Style выберите опцию Bidirectional.

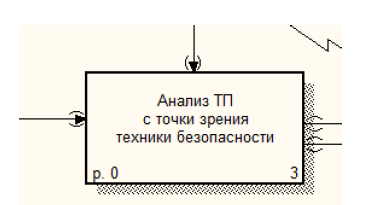

На родительской диаграмме А2 туннелируйте стрелки, подходящие и исходящие из работы «Анализ ТП с точки зрения техники безопасности». Для этого щелкните правой клавишей мыши по концу стрелки, прилегающему к данной работе, выберите Arrow Tunel… и в появившемся диалоговом окне выберите Change it to resolved rounded tunnel.
Использование Off-Page Reference на диаграмме DFD
Некоторые стрелки с диаграмм IDEF0 и DFD (не только с родительских) могут показываться на диаграмме DFD. Для отображения таких стрелок используется инструмент Off-Page Reference.
В случае, если в результате выработки рекомендаций выявляется, что технологическая операция устаревшая и существует более новая и совершенная, то требуется обновить технологическую операцию. Для этого необходимо использовать инструмент Off-Page Reference. На диаграмме А23 создайте новую граничную стрелку.
Правой кнопкой щелкните по наконечнику стрелки и выберите в меню Off-Page Reference. В появившемся диалоге Off-Page Arrow Reference выберите в качестве диаграммы A2.
Перейдите в меню Model/Model Properties, далее – во вкладку Display. Установите опцию Off–Page Reference label – Node number.
Перейдите на диаграмму A2 и направьте новую стрелку на вход первой работы.
Контрольные вопросы:
-
Что описывает диаграмма DFD?
-
Какая нотация используется в BPWin для построения диаграммы DFD?
-
Из каких элементов состоит диаграмма DFD?
-
Что называется внешней сущностью?
-
Что описывают хранилища?
-
Что представляют собой стрелки DFD?
-
Опишите механизм дополнения диаграммы IDEF0 диаграммой DFD?
Практическое занятие №4. Построение сетевых графиков и работа с ними
Цель работы: Изучить основные понятия сетевого моделирования и теории графов. Научиться находить оптимальное решение той или производственной или коммерческой ситуации. Уметь строить графики заданного комплекса работ, рассчитывать временные характеристики сетевого графика при нормальном режиме работ; находить критический путь, полные резервы времени, временные характеристики сетевого графика при срочном режиме работ, критический путь, полные резервы времени, стоимость работ.
В результате освоения учебной дисциплины обучающийся должен уметь:
-
использовать методы и критерии оценивания предметной области и методы определения стратегии развития бизнес-процессов организации;
-
использовать и рассчитывать показатели и критерии оценивания информационной системы, осуществлять необходимые измерения.
В результате освоения учебной дисциплины обучающийся должен знать:
-
реинжиниринг бизнес-процессов;
-
требования к проектируемой системе;
-
модели жизненного цикла информационной системы, методы проектирования информационной системы;
-
технологии проектирования информационной системы, оценку и управление качеством информационной системы;
-
организацию труда при разработке информационной системы;
-
оценку необходимых ресурсов для реализации проекта.
