1. Введение
Целью настоящей работы является ознакомление с методом сравнения при изменении параметров электрических цепей и приобретение навыков в работе с мостами промышленного изготовления. Измерительные мостовые схемы (ИМС) реализуют методы сравнения и широко используются для измерения как электрических, так и неэлектрических физических величин. При этом по сравнению с приборами непосредственной оценки ИМС обеспечивает большую точность измерения, обусловленную использованием: метода сравнения с мерой, точных и стабильных измерительных элементов, высокочувствительных устройств сравнения (гальванометров, электронных нуль-индикаторов). Схемы мостов различны и типы их разнообразны. В зависимости от использования метода сравнения (нулевого или дифференциального) различают уравновешенные и неуравновешенные ИМС. По роду тока различают ИМС постоянного и переменного тока. ИМС постоянного тока используется для измерения активного сопротивления, либо величин, преобразуемых в сопротивление. ИМС переменного тока используется для измерения параметров электрических цепей переменного тока (R, L, C, , f и т.д.), магнитных и неэлектрических величин.
2. Теоретическая часть.

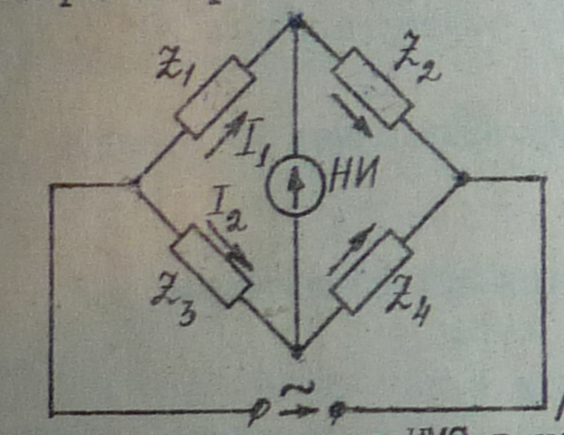

ИМС представлен на рисунке 4-1. В общем случае плечи моста могут состоять из резисторов с комплексными сопротивлениями Z1, Z2, Z3 и Z4
Z = r + jx . . . . . . (4-1)
Z = Z . ed . . . . . . (4-2)
r - активное сопротивление;
x – реактивное сопротивление;
- аргумент комплекса, угол сдвига тока
относительно напряжения в
соответствующем плече;
Z - модуль комплекса.
Рис. 4-1
В момент равновесия ИМС в цепи нуль-индикатора НИ ток отсутствует. При этом
İ1Z1 = İ2Ż3 и İ1Z2 = İ2Z4 (4-3)
Из уравнения (4-1) получаем условие равновесия ИМС
Z1 . Z4 = Z2 . Z3 (4-4)
Для ИМС постоянного тока условия равновесия принимают вид
r1 r4 = r2 r3 (4-5)
Для ИМС переменного тока условия равновесия можно выразить двумя способами в соответствии с представлением комплексного сопротивления /4-1/ либо /4-2/
1 Способ
Z = r + jx
Условия равновесия
r 1r4 - x1x4 = r2r3 - x2x3 (4-6)
r1x4 + x1r4 = r2x3 + r3x2
2 Способ
Z = Z . ed
Z 1Z4 = Z2Z3 (4-7)
1 + 4= 2 + 3
9
В любом случае условия равновесия моста переменного тока представляют собой систему двух уравнений. Поэтому для уравновешивания ИМС переменного тока требуется регулировка двух параметров.
Выражение 1 + 4= 2 + 3 указывает, при каком расположении плеч моста, в зависимости от их характеристик можно установить ИМС.
2-1. Измерение параметров электрических цепей.
ИМС широко используется для измерения электрического сопротивления индуктивности / L / и добротности / Q /, катушек, емкости / C / и угла потерь конденсаторов / /.

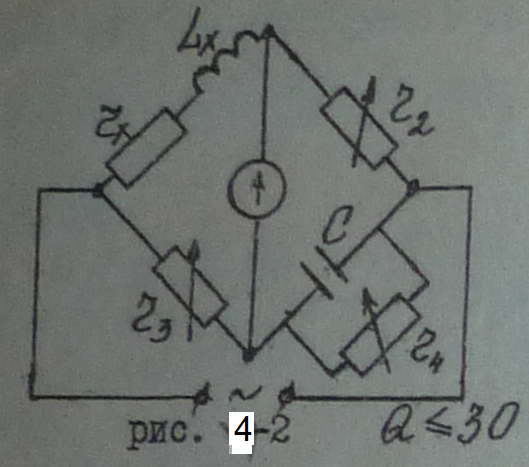

Для измерения индуктивности наибольшее распространение получили мосты, основанные на сравнении Lx с образцовой емкостью / рис. 4-2 и 4-3 /. В качестве образцовой емкости обычно применяют конденсатор, обладающий весьма малыми потерями, поэтому для достижения равновесия в плечо с образцовой емкостью включают резистор с переменным активным сопротивлением. Последний в зависимости от величин Qx может быть включен параллельно / рис. 4-2 /, либо последовательно / рис. 4-3 /.
Условия равновесия моста имеют вид
= r2 r3
Разделяя действительные и мнимые составляющие, нетрудно получить, что
; / 4-8 /
Lx = С r2 r3 / 4-9 /
Известно, что дробность катушек равна ,
Тогда для рассматриваемой схемы Q = C r4 / 4-10 /

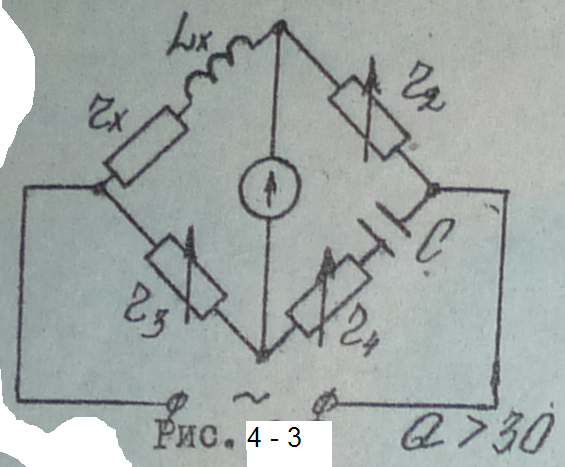

Для ИМС / рис. 4-3 / расчетные соотношения имеют вид:
rx = r2 r3 r4 ω2 С2 / 4-11 /
Lx = C r2 r3 / 4-12 /
/ 4-13 /
Из полученных соотношений следует, что ИМС / рис. 4-2 / является частотно-независимой, а ИМС / рис. 4-3 / является, наоборот, частотно-зависимой. При фиксированной емкости и частоте напряжение питания обеих ИМС шкалы резисторов R4 можно непосредственно проградуировать в значениях Q x. Для измерения Lx катушек с малой добротностью / < 1 / рассмотренные ИМС обладают плохой сходимостью / количество операций, необходимых для управления ИМС /. В таком случае используется более сложные жестиплечий ИМС.
10

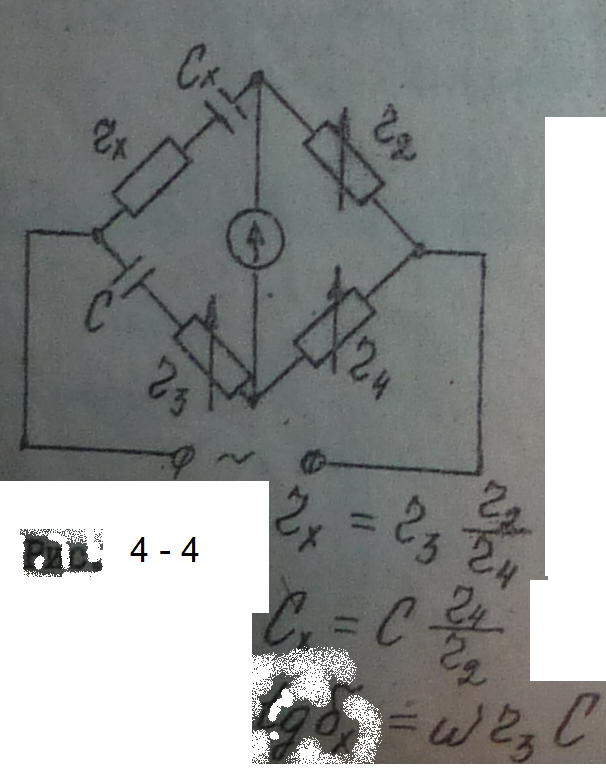

При изменении емкости с малыми потерями < 0,1 используется схема с последовательным включением резистора R3 / рис. 4-4 / и наоборот при > 0,1 схема с параллельным включением регулирующего резистора / рис. 4-5 / (см. подробнее /2/)
