2.3.2. Высота псевдоожиженного слоя
Высоту псевдоожиженного слоя высушиваемого материала можно определить на основании экспериментальных данных по кинетике как массо-, так и теплообмена. Ниже приведен расчет высоты псевдоожиженного слоя, необходимой для удаления свободной влаги (что имеет место в нашем случае), двумя указанными методами.

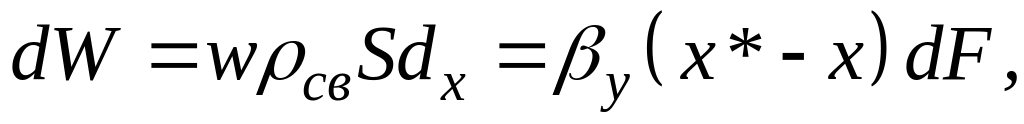

Решая совместно уравнения материального баланса и массоотдачи, получим:
(2.35)
где W – производительность сушилки по испарившейся влаге, кг/с; S – поперечное сечение сушилки, м2; х и х* – рабочее и равновесное влагосодержание воздуха, кг влаги/кг сухого воздуха; F – поверхность высушиваемого материала, м2; ρсв – плотность сухого воздуха при средней температуре в сушилке, кг/м3.

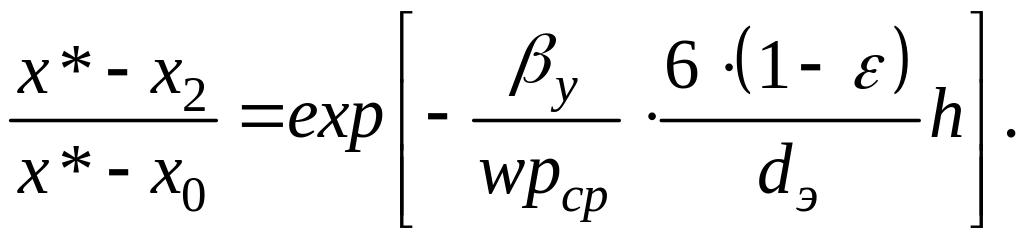

При условии шарообразности частиц заменим поверхность высушиваемого материала dF на dF = [6(1 – ε)/d]Sdh, где h – высота псевдоожиженного слоя, м. Разделяя переменные и интегрируя полученное выражение, при условии постоянства температур частиц по высоте слоя находим:
(2.36)
Равновесное содержание влаги в сушильном агенте х* определяем по I-х диаграмме как абсциссу точки пересечения рабочей линии сушки с линией постоянной относительной влажности φ = 100 %. Величина х* = 0,0438 кг/кг. При этом левая часть уравнения (2.36) равна:
(х* – х2)/(х* – х0) = (0,0438 – 0,035) / (0,0438 – 0,0092) = 0,254.
Порозность псевдоожиженного слоя ε при известном значении рабочей скорости может быть вычислена по формуле [4]:
ε = [(18Re + 0,36Re2) /Ar]0,21.
Критерий Рейнольдса
Критерий Ar = 7,17104 (см. выше).
Тогда:
ε = [(18 · 58,9 + 0,36 · 58,92) / (7,17 · 104)]0,21 = 0,486 м3/м3.
Коэффициент массоотдачи βу определяют на основании эмпирических зависимостей; при испарении поверхностной влаги он может быть рассчитан с помощью уравнения [7]:

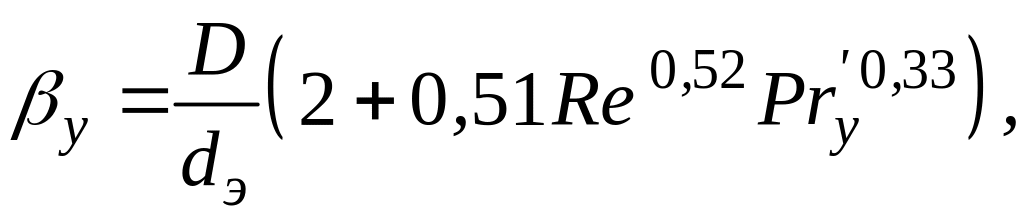

(2.37)
где Nuy = βydэ / D – диффузионный критерий Нуссельта; Рrу = μ / ρD – диффузионный критерий Прандтля.
Коэффициент диффузии водяных паров в воздухе при средней температуре в сушилке D (м2/с) равен:
D = D20[(T0 + tcp) / T0]3/2. (2.38)
Коэффициент диффузии водяных паров в воздухе при 20 °С
D20 = 21,9 · 10-6 м2/с [1].
Тогда:

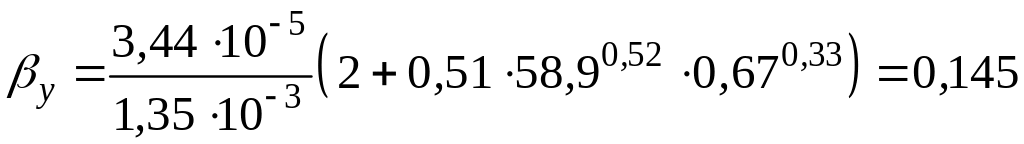

Коэффициент массоотдачи из уравнения (2.37) равен:
. (2.39)
Подставляя вычисленные значения в уравнение (2.36), определим высоту псевдоожиженного слоя высушиваемого материала h:
откуда h = 410-3м.
Проверим правильность определения величины h по опытным данным для теплоотдачи в псевдоожиженных слоях. Приравняем уравнение теплового баланса и уравнение теплоотдачи:
(2.40)

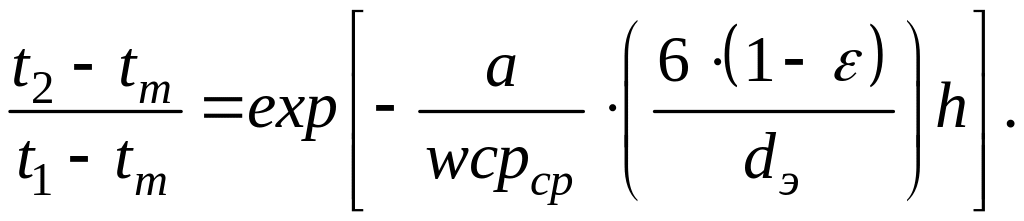

где с – теплоемкость воздуха при средней температуре, равная 1000 Дж/(кг·К); α – коэффициент теплоотдачи, Вт/(м2 К); t – температура газа, °С; tM – температура материала, °С. Сделав приведенные выше преобразования, получим:
Сначала определим высоту псевдоожиженного слоя, необходимую для испарения поверхностной влаги материала. В уравнениии (5.41) высота псевдоожиженного слоя h является той же самой величиной, что и рассчитанная по уравнению (5.36). Принимая модель полного перемешивания материала в псевдоожиженном слое, можно считать температуру материала равной температуре мокрого термометра. Последнюю находим по параметрам сушильного агента с помощью I-х диаграммы. Она равна tM = 38 °С.
Коэффициент теплоотдачи α определяют на основании экспериментальных данных. Можно пользоваться следующими уравнениями [4]:
для Re < 200 Nu = 1,6 · 10-2(Re/ε) 1,3Pr0,33; (2.42)
для Re > 200 Nu = 0,4 · (Re/ε)°,67Pr0,33, (2.43)
где Nu = α dэ / λ – критерий Нуссельта; Рr = cμ / λ – критерий Прандтля; λ – коэффициент теплопроводности воздуха при средней температуре, Вт/(м·К) [1].
Коэффициент теплоотдачи для рассматриваемого случая (Re = 58,9 < 200) равен
.

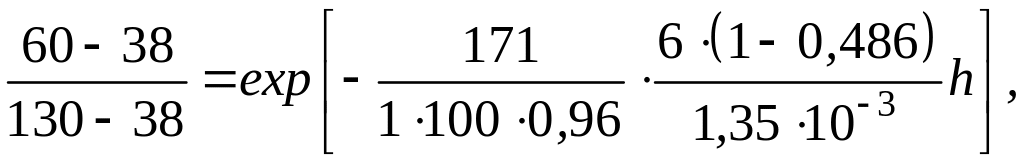

Подставляя найденные значения в уравнение (5.41), определим высоту псевдоожиженного слоя, необходимую для испарения влаги:
откуда h = 3,5 · 10–3 м.
Сравнивая величины, рассчитанные на основании опытных данных по массоотдаче (h = 410–3 м) и по теплоотдаче (h = 3,510–3 м), можно заключить, что они удовлетворительно совпадают.
Рабочую высоту псевдоожиженного слоя Н определяют путем сравнения рассчитанных величин с высотой, необходимой для гидродинамически устойчивой работы слоя и предотвращения каналообразования в нем. Разница между этими высотами зависит от того, каким (внешним или внутренним) диффузионным сопротивлением определяется скорость сушильного процесса и насколько велико это сопротивление.
В случае удаления поверхностной влаги (первый период сушки) гидродинамически стабильная высота обычно значительно превышает рассчитанную по кинетическим закономерностям. При этом высоту псевдоожиженного слоя Н определяют исходя из следующих предпосылок: на основании опыта эксплуатации аппаратов с псевдоожиженным слоем установлено, что высота слоя Н должна быть приблизительно в 4 раза больше высоты зоны гидродинамической стабилизации слоя НCT то есть Н = 4 НCT. Высота НCT связана с диаметром отверстий распределительной решетки d0 соотношением НCT = 20 d0; следовательно, Н = 80 d0.
Диаметр отверстий распределительной решетки выбирают из ряда нормальных размеров, установленного ГОСТ 6636-69 (в мм): 2,0; 2,2; 2,5; 2,8; 3,2; 3,6; 4,0; 4,5; 5,0; 5,6.
Выберем диаметр отверстий распределительной решетки d0 = 2,5 мм. Тогда высота псевдоожиженного слоя Н = 80 · 2,5 · 10–3 = 0,2 м.
Число отверстий n в распределительной решетке определяют по уравнению:
n = 4SFc / (n d0) = d2Fc /d0, (2.44)
где S – сечение распределительной решетки, численно равное сечению сушилки, м2; Fc – доля живого сечения решетки, принимаемая в интервале от 0,02 до 0,1.
Приняв долю живого сечения Fc = 0,05, найдем число отверстий в распределительной решетке: n = 22 · 0,05 / 0,00252 = 32000.

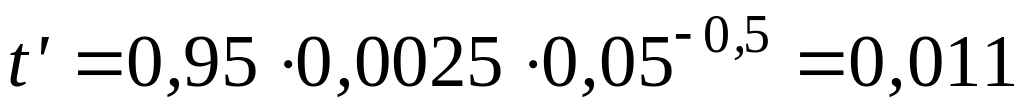

Рекомендуется применять расположение отверстий в распределительной решетке по углам равносторонних треугольников. При этом поперечный шаг f и продольный шаг t" вычисляют по следующим соотношениям:
(2.45)
, (2.46)

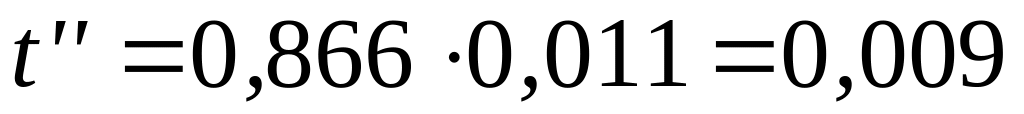

Откуда
;
.
Высоту сепарационного пространства сушилки с псевдоожиженным слоем Нс принимают в 4–6 раз больше высоты псевдоожиженного слоя: Нc = 5Н= = 5 · 0,2 = 1 м.
При отсутствии опытных данных по кинетике тепло- или массообмена можно пользоваться объемным напряжением сушилок с псевдоожиженным слоем по влаге Av. В таблице 5.4 приведены сведения о напряжениях по влаге Av для некоторых материалов.
Проверим соответствие рассчитанного значения высоты псевдоожиженного слоя экспериментальным данным, полученным при сушке песка. Из таблицы 2.4 напряжение по влаге Аv = 435 кг/(м3ч) = 0,121 кг/(м3с). Объем псевдоожиженного слоя VK равен:
F = W/Av =0,0726 / 0,121 = 0,6 м3.
Высота псевдоожиженного слоя Н:
H = VK / (0,785d3) = 0,6 / (0,785 · 22) = 0,191 м.
Как видим, рассчитанная высота псевдоожиженного слоя и найденная на основании опытных данных хорошо согласуются.
