3.2.3. Назначение, устройство, принцип работы и техническая характеристика асв-2 [2].

1. Преимущества и недостатки кислородно - изолирующих противогазов и дыхательных аппаратов на сжатом воздухе.

Идея использования сжатого воздуха при работе в непригодной для дыхания среде впервые была предложена в 1871 г. русским инженером А.Н. Лодыгиным, а уже через два года русский изобретатель А. Хотинский сконструировал автономный аппарат, работающий на сжатом воздухе и кислороде.

У нас в стране противогаз типа КИП появились в 30-х годах, а противогаз типа АСВ – в 60-х годах ХХ столетия.

Недостатки противогазов типа кип.

1. Сложны по конструкции и характеризуются высокой стоимостью эксплуатации.

2. Подразделения ГДЗС должны непрерывно снабжаться химическим поглотителем и кислородом

3. В КИП ах для дыхания используется газовая смесь с повышенным содержанием кислорода и влаги, которая имеет высокую температуру.

4. Для работы в КИП требуется специально подобранный личный состав.

5. Не исключена возможность загорания или взрыва КИП от толчков и ударов в случае нарушения каналов, по которым проходит кислород, при работе в среде, содержащей горючие, легковоспламеняющиеся и взрывчатые вещества.

6. Недостатки КИП при работе в среде с низкой температурой:

- возможны неисправности противогазов из-за замерзания каналов, по которым поступает кислород;

- примерзания клапанов к седлам, снижение эластичных свойств резины дыхательного мешка, шлема-маски и т.п.;

Всех этих недостатков лишены дыхательные аппараты, эксплуатируемые на сжатом воздухе.

Работа АСВ основана на принципе пульсирующей подачи воздуха для дыхания (только на вдох) по открытой схеме, т.е. с выдохом в окружающую среду. Аппарат относится к типу резервуарных аппаратов с запасом сжатого воздуха.

Аппарат АСВ-2 предназначается для защиты органов дыхания человека при работе в атмосфере, не пригодной для дыхания, а также при работе под водой на глубине до 20 м.

Аппарат применяется:

а) в газоспасательной службе;

б) в пожарных частях при тушении пожаров в задымленных помещениях;

в) на флоте в качестве газозащитного аппарата и для выпол­нения судовых подводных работ.

Преимуществами аппарата на сжатом воздухе по сравнению с кислородными дыхательными аппаратами являются:

а) невозможность скопления в аппаратуре углекислоты;

б) отсутствие опасности возникновения гипоксии (кислород­ного голодания);

в) возможность применения аппарата под водой;

г) низкая стоимость эксплуатации.

Недостатком аппарата является их относительно большая масса (Примерно 15 кг) при сравнительно небольшом сроке защитного действия (около 50 мин).

2. Устройство и техническая характеристика асв-2.

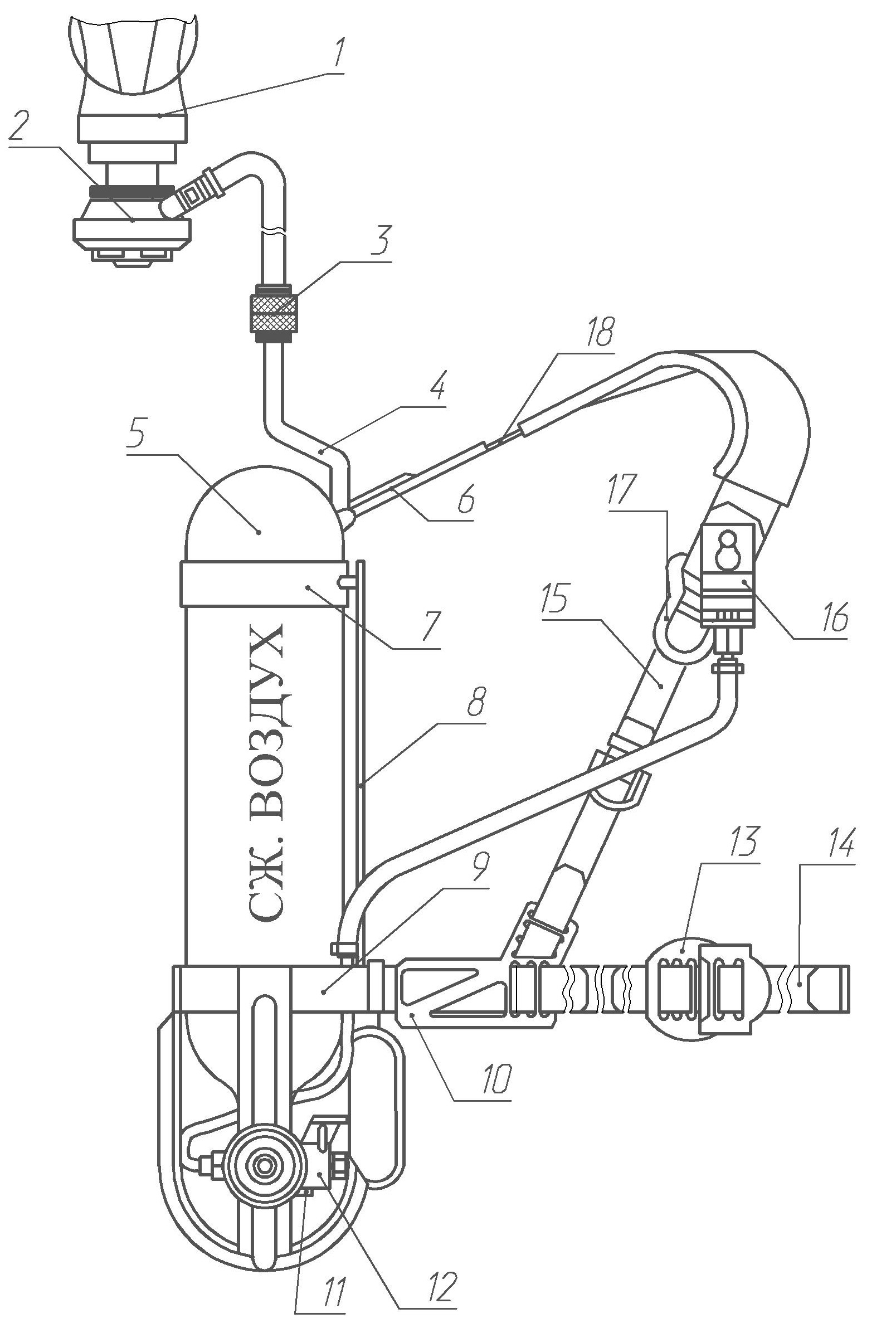

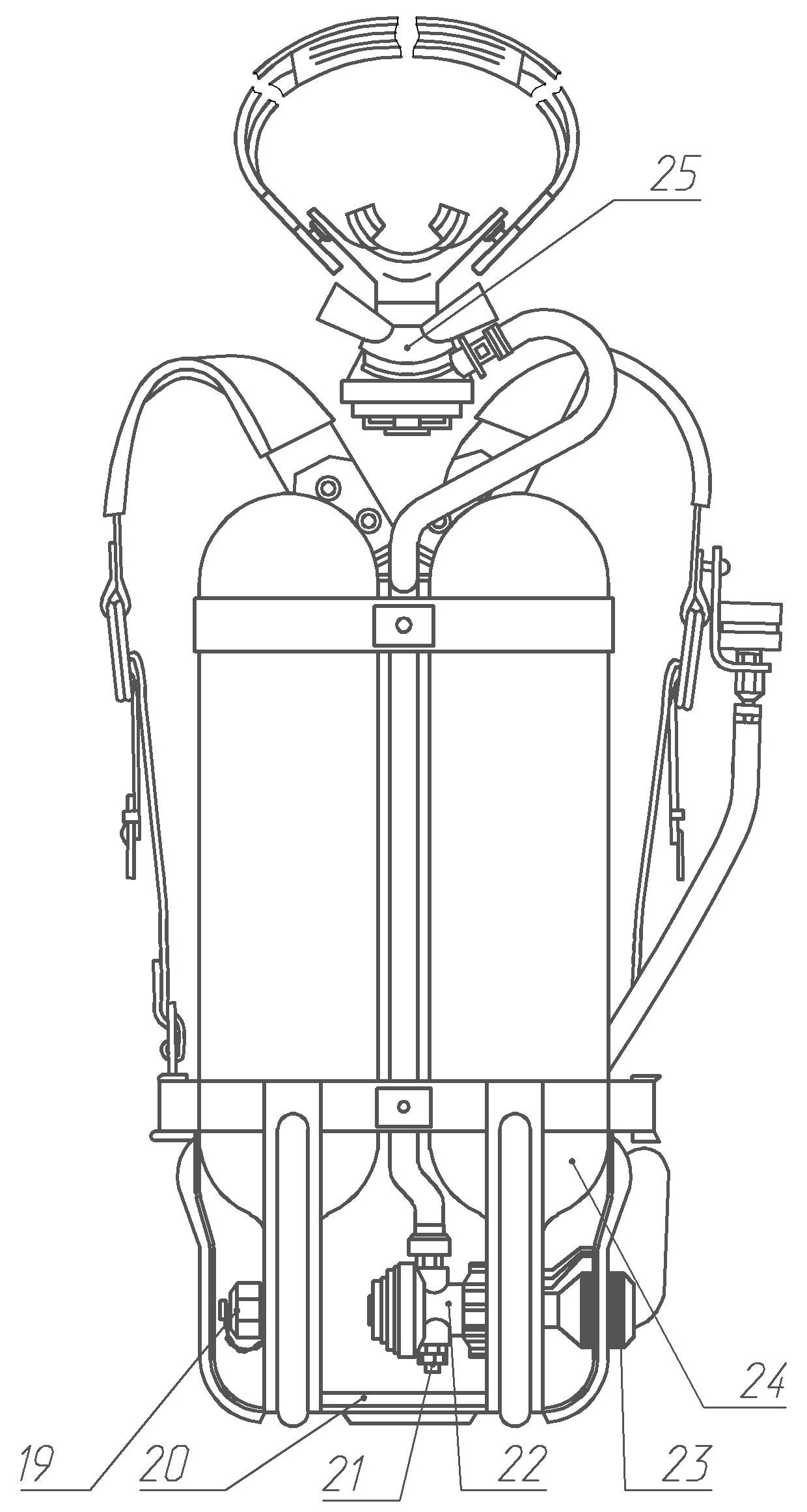

Рис.1. Общий вид аппарата АСВ-2

1 – лицевая часть промышленного противогаза; 2 – легочный автомат второго типа; 3 – муфта соединительная; 4 – воздухоподающий шланг; 5 – баллон сжатого воздуха; 6 – серьга подвижная; 7 – верхний хомут; 8 – амортизатор; 9 – нижний хомут с дугами; 10 – кронштейн; 11 – фиксатор резерва; 12 – включатель резерва; 13 – быстрорастегивающаяся пряжка; 14 – ремень поясной; 15 – ремень натяжной; 16 – манометр; 17 – регулировочная пряжка; 18 – верхний конец плечевого ремня; 19 – зарядный штуцер с заглушкой; 20 – коллектор; 21 – предохранительный клапан; 22 – редуктор; 23 – вентиль; 24 – баллон сжатого воздуха; 25 – легочный автомат первого типа (дляпогружений)

Аппарат состоит из двух баллонов со сжатым возду­хом 5 и 24, соединяющихся в одну емкость с помощью коллектора 20. запорного вентиля 23 с включателем резерва 12, фиксатором включателя резерва 11, манометра 16, зарядного штуцера с заглуш­кой 19, редуктора 22, легочного автомата 25 (тип I) с воздухоподающим шлангом 4, загубником, носовым зажимом, легочным автоматом (тип II) с лицевой частью промыш­ленного противогаза 1. Баллоны соединяются двумя хомутами: верхним 7 и нижним 9.

К верхнему хомуту 7 при помощи подвижной серьги при­креплены верхние концы плечевых ремней 18. Плечевые ремни снабжены подкладками и регулировочными пряжками 17.

К хомутам крепятся амортизаторы 8, предохраняющие чело­века от непосредственного соприкосновения с баллонами, сильно охлаждающимися при работе. Пневматическая схема аппарата представлена на рис. 2. Нижний хомут 9 имеет подвижные кронштейны 10, к кото­рым крепятся нижние концы натяжных ремней 15 и поясной ре­мень 14 с быстро размыкающейся пряжкой 13. Нижний хомут 9 имеет предохранительные дуги, защищающие узлы аппарата от повреждения при работе в тесных помещениях.

Аппарат по желанию заказчика может поставляться в двух ва­риантах:

а) с легочными автоматами тип I и тип II;

б ) с легочным автоматом тип II.

Легочный автомат тип I позволяет производить работы под водой и в отравленной газообразной среде при положительной температуре.

Легочный автомат тип II позволяет производить работы в токсичной и бескислородной газовой среде при температуре от ми­нут 30°С до плюс 50°С.

Рис. 2. Схема аппарата АСВ-2: 1 — баллоны 2х4л; 2 — выносной манометр; 3 —вентиль; 4 — устройство включения резерва; 5 — ручка включения резерва; 6 — предохранительный клапан Р=0,9...1,1 Мпа; 7 — редуктор Р=0,45....0,5МПа; 8 — диафрагма редуктора; 9 — автомат легочный; 10 — диафрагма легочного автомата; 11 — маска; 12 — клапан выдоха маски; 13 — зарядный штуцер.
