2.3. Визначення кількості передач і передаточних чисел трансмісії автомобіля
Мінімальне передаточне число визначають з умови забезпечення заданої максимальної швидкості руху автомобіля;
14
Мр.к = Pрк R - момент, який прикладається до рульового колеса, η·μ; Ρрк~ зусилля, яке водій прикладає до рульового колеса, Η /Ρрк <400 Н/.
В існуючих автомобілів Uр = 100...300.
3.3.І. Рульовий механізм. У проекті необхідно вибрати та обгрунтувати конструкцію рульового механізму і накреслити його кінематичну схему.
Кінематичне передаточне число рульового механізму
де Uм - кінематичне передаточне число рульового керування, обчислене з виразу /8/; UwN ≈1,0 - кінематичне передаточне число рульового привода.
Зусилля, яке необхідно прикладати до рульового колеса,
де ηрн = 0,6…0,7 ККД рульового механізму /прямий/; ηрн = = 0,85...О,95 - ККД рульового привода.
Якщо Рр.к> 400 Н, то потрібен підсилювач. За конструкцією рульового механізму необхідно описати види регулювань механізму і вказати, чим вони забезпечуються, та описати особливості мащення деталей рульового механізму.
3.3.2. Рульовий привод повинен забезпечувати поворот керованих коліс автомобіля на різні кути, значення яких /без ypaxування кутів бокового уводу шин/ знаходяться з залежності
де αз, αвн- кути повороту відповідно зовнішнього і внутрішнього коліс; Μ- відстань між осями повороту керованих коліс /між осями шворнів/; L - база автомобіля.
Використовуючи рівнобічну трапецію слід визначити основні розміри трапеції М, т, п /рис.21/.
47
Напруги в пластинчастому торсіоні визначають з виразу
де h, в - довжини відповідно більшої і меншої сторін перерізу торсіона; пл - кількість листів /пластин/у торсіоні.
Обчислені значення напружень не повинні перевищувати 900 МПа.
Основні параметри і приєднувальні розміри амортизатора вибирають в ГОСТ 11728-73.
3.2.4. Колеса. Залежно від умов експлуатації автомобіля підбирають тип і розміри ободу, диска та шини. Вказують особливості їх конструкції, які забезпечують щільність та надійність посадки шини і дозволяють змонтувати та розмонтувати колесо. Вибравши шину, вказують її параметри.
3.3. Рульове керування
Вибираючи та обґрунтовуючи конструкцію рульового керування, виходять з того, що рульове керування повинно забезпечувати зручність і легкість керування при роботі автомобіля в найбільш розповсюджених умовах експлуатації.
У рульовому керуванні визначають кінематичне Uw та силове Uр передаточні числа:
де αрк., αкк - кути повороту відповідно рульового та керованого коліс, αрк = 540... 1080°, αкк = 35. ..40°; Uwм і Uw n .
Uр.м і Uр.п - кінематичне і силове передатні числа відповідно рульового механізму і рульового приводе; ΣМк.к = 1,25G(f+φrковз) - сумарний момент опору повороту керованих коліс; G- сила тяжіння, що припадає на керовані колеса, Η; f- коефіцієнт опору коченню; α- 0,6...0,8 - коефіцієнт зчеплення шини з полотном дороги; rковз ≈ 0,12...0,15,) rк - радіус ковзання шини, м; rк- радіус кочення колеса, м (rк ≈ rст ≈ rд); R = 0,2…0,25 м - радіус рульового колеса, м;
46

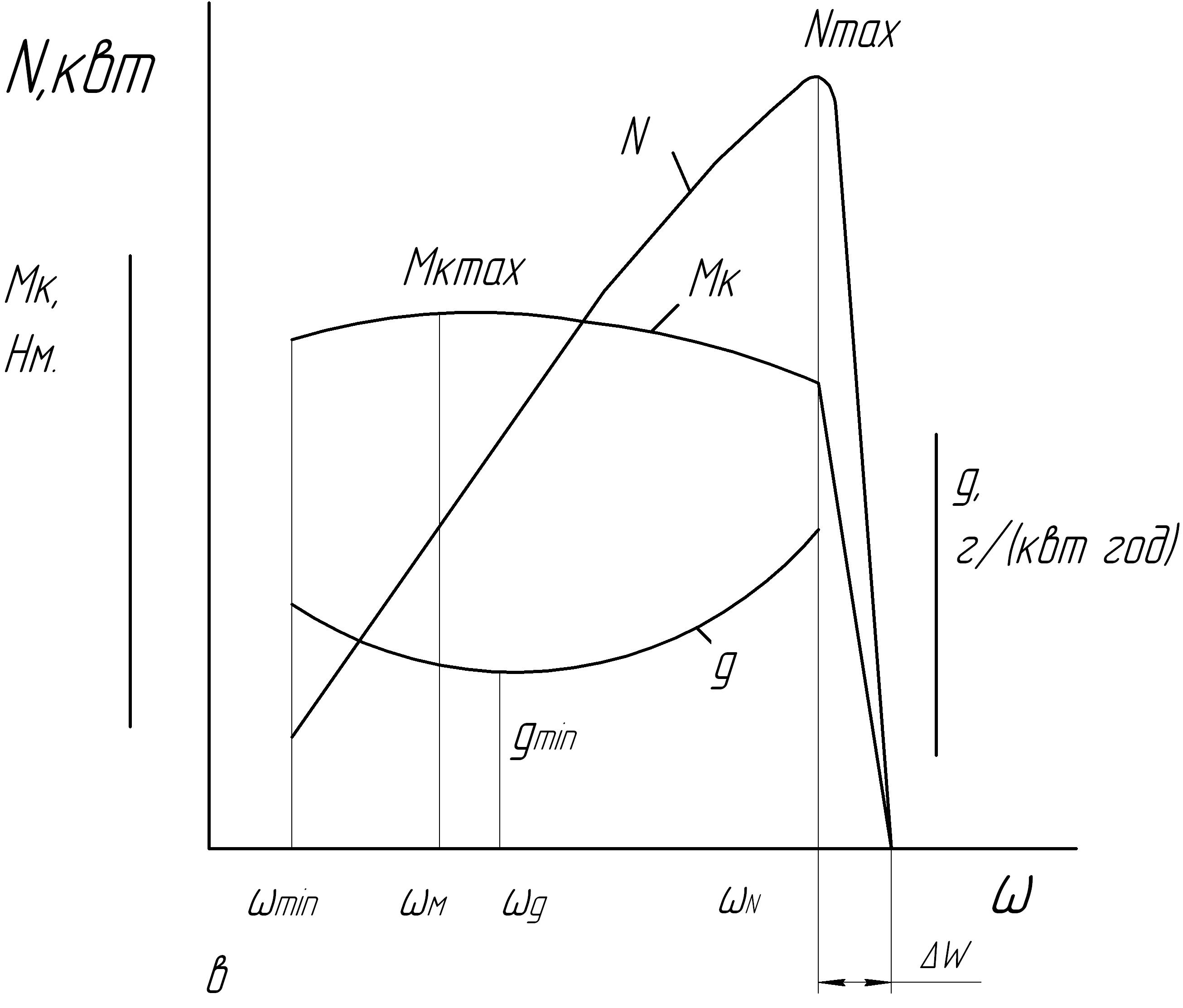

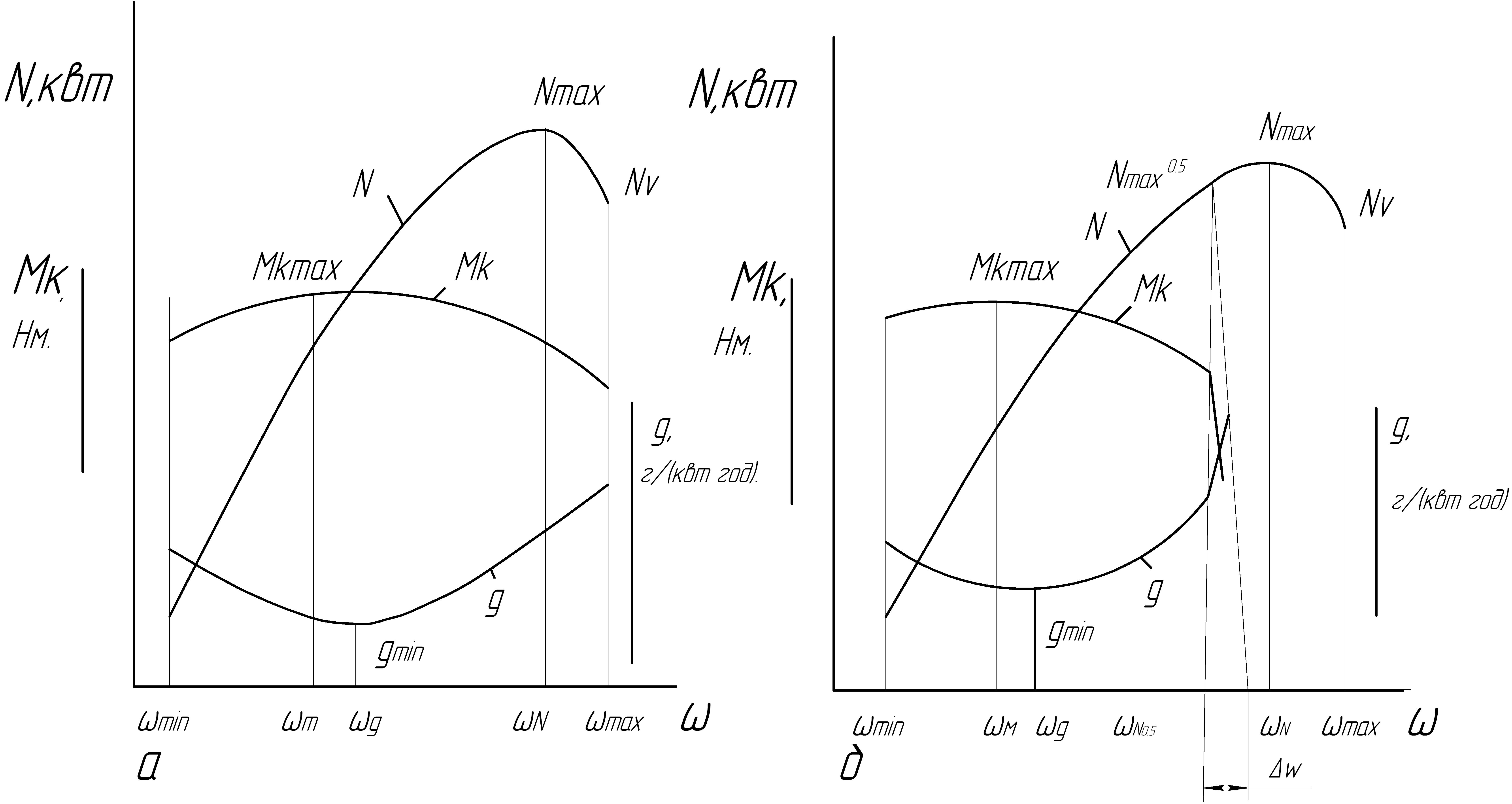

Рис. 5. Швидкісні зовнішні характеристики двигунів:
а - карбюраторного двигуна легкового автомобіля та автобуса; б - карбюраторного двигуна вантажного автомобіля; в - дизеля Δ w = 8...І2 с-1 - зона нечутливості регулятора /обмежувача/
15
де wтах - максимальна частота обертання колінчастого вала двигуна, с-1 /для карбюраторного двигуна вантажного автомобіля wтах = wNоб , Для дизеля wтах = wN; Vmах - максимальна швидкість автомобіля, rк ≈ rст ≈ rд / - радіус кочення колеса, м /приймають rк ≈ rст ≈ rд/, одночасно
де Uктіп.·- мінімальне передаточне число коробки передач; Uдктіп -
мінімальне передаточне число додаткової коробки, якщо вона відсутня, Uдктіп .= 1,0/; U0 - передаточне число головної передачі.
Якщо передбачається застосовувати тривальну коробку пе-редач з останньою передачею прямою, то приймають Uктіп. = 1,0. За двовальної коробки передач /легкові передньоприводні автомобілі/ Uктіп. = 0,7...О,96. Якщо на вантажних автомобілях застосовується тривальна коробка передач у поєднанні з додатковою коробкою /подільником або демультиплікатором/, Uктіп. = 0,71...0,82.
Прийнявши Uктіп., та Uдктіп, обчислюють
Максимальне передаточне число Uтртах визначають з умови подолання автомобілем найбільшого опору дороги:
де Ψтах - максимальне значення коефіцієнта опору дороги /приймають Ψтах = 0,25...0,3 для легкових автомобілів, автобусів і вантажних автомобілів, призначених для міжміських сполучень; Ψтах = 0,35...0,15 - для інших вантажних автомобілів Ψтах = 0,45...0,55 - для автомобілів підвищеної прохідності/; Мк – максимальне значення крутного моменту двигуна, η·μ.
Обчислену величину Uртах перевіряють за умови зчеплення ведучих коліс автомобіля з полотном дороги:
16
Розміщуючи циліндричну пружину як пружний елемент, її середній діаметр Dср, м, обирають із конструктивних міркувань, а потім знаходять діаметр дроту d , м, користуючись виразом
де Рпр - стискуюче зусилля, Η /Рпр = zдин/[τ] = 1000τ ΜПа - допустимі напруги кручення.
Число робочих витків пружини
де f = fдин + fCT; G- - модуль зсуву /для сталі G = 85 ГПа/. Повне число витків пружини пп = пр+/1,5…,2,0/,
Якщо підвіска торсіонна, то діаметр круглого торсіона знаходять з виразу , м,
де Мкр = zдин hb - момент, який закручує торсіон, Н м; zдин динамічне навантаження підвіски Η; hb - довжина важеля торсіона, м; [τ] = 1000...1050 МПа - допустимі напруги кручення торсіона.
Кут закручування торс іона, град,
де l- робоча довжина торсіона, м /обирають із конструктивних міркувань/; Jр = π d4 / 32 - полярний момент інерції перерізу торсіона, 1м4 .
Кут закручування не повинен перевищувати 15° на 1 м довжини.
Діаметр dш і довжину lш шліцьових кінців обирають виходячи з того, що dш = /1,2... 1,3/d , діаметри шліцьових кінців торсіона приймають різними, тобто dш1. ≠ dш2
45
Закінчення табл.13
1 |
2 |
3 |
4 |
5 |
75 |
8;9;10;I2 |
Трапеце-їдальні |
І2...25 |
Вантажні автомобілі типів ГАЗ, ЗІЛ, КАЗ, автобуси типів ПАЗ, КАвЗ |
/90/ |
9;10;12 |
|
20...40 |
Вантажні автомобілі типу MAЗ |
100 |
9;10;12 |
|
25...50 |
|
Додаткова ресора |
||||
/65/ 75 |
6;7;8 7;8;9 |
Трапеце-їдальні |
3...8 5...9 |
Вантажні автомобілі типу ГАЗ: автобуси типів ПАЗ, КАвЗ Вантажні автомобілі типів ГАЗ. ЗИЛ. КАЗ; автобуси типів ПАЗ, КАвЗ |
90 100 |
9;10 9;10 |
|
70…140 80…140 |
Вантажні автомобілі типу МАЗ |
Задня підвіска |
||||
/90/ 100 |
10;12;14 12;14;16 |
|
30…40 30…100 |
Вантажні автомобілі типів "Урал", КамАЗ |
120 |
14;16;20;25 |
|
50…120 |
Вантажні автомобілі типу КрАЗ |
Довжину верхнього /корінного/ листа ресори приймають рівною Lр, Відстань між стрем'янками lстр кріплення ресор обирають з конструктивних міркувань. Довжини решти листів визначають графоаналітичним методом накресливши ресору в масштабі 1:5 або 1:10 /рис.20/. При цьому прагнуть надати ресорі форму балки рівного опору.

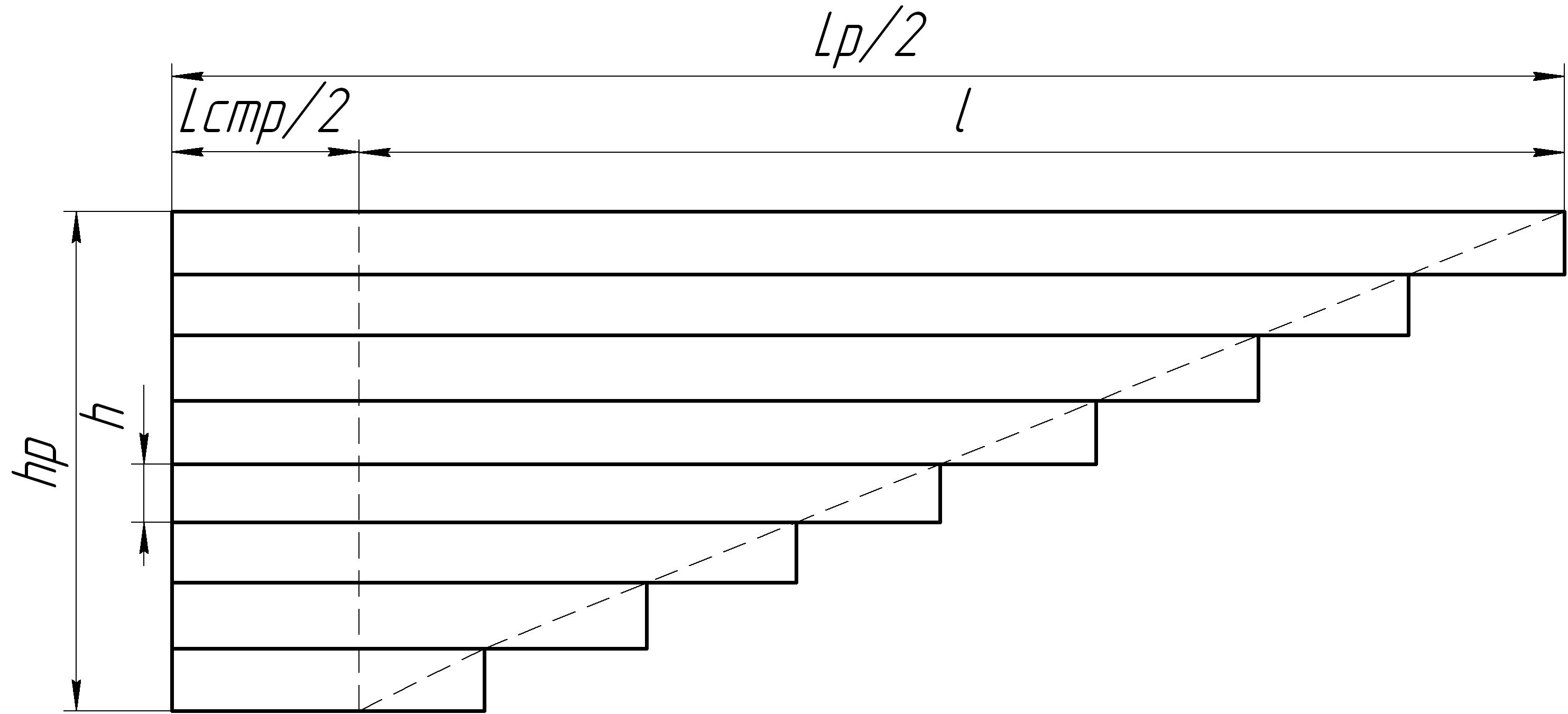

Рис. 20. Розрахункова схема листової ресори
44
44
де φ - коефіцієнт зчеплення коліс з полотном дороги; Gзч~ сила тяжіння від повної маси автомобіля, що припадає на ведучі колеса /для автомобілів з колісною формулою 4x2 Gзч = G2 /для передньо-приводних Gзч = G1 /; для автомобілів з колісною формулою 6x4
Gзч = G2 = Gзч G3; Для повноприводних автомобілів· Gзч = Gа//.
Якщо наведена нерівність виконується, то обчислену величину Uтртах можна приймати для подальших розрахунків, якщо ж ні, то розрахунок слід повторити, обравши меншу величину φтох та вказавши, на яких дорогах автомобіль може експлуатуватися.
Виходячи з того, що
де Uктах - передаточне число першої передачі Uдк тах - максимальне передаточне число додаткової коробки передач /для повноприво-дних автомобілів Uдк тах = 1,3...І,4. Якщо додаткова коробка передач відсутня, Uдк тах = 1,0, знаходять передаточне число першої передачі:
Якщо передаточні числа в коробці передач підбирають за законом геометричної прогресії, то кількість передач знаходять з виразу
де q - знаменник геометричної прогресії, q = wм/wN - для вантажних автомобілів та автобусів з карбюраторними двигунами; q = wм/wтах - для легкових автомобілів та автобусів з карбюраторними двигунами.
В тому випадку, коли остання передача пряма, передаточні числа проміжних передач знаходять з виразу
де j- порядковий номер проміжної передачі; п- число передач у коробці. 17
Якщо ж остання передача прискорююча, а передостання - пряма, то
