Содержание
Цель работы
Общие сведения
Монтаж центральных тепловых пунктов (ЦТП)
Используемые при монтаже инструменты, приборы и материалы
Заключение
1. Цель работы: найти и изложить технологию монтажа ЦТП, описать способы монтажа ЦТП, последовательность проведения монтажных работ, используемые при монтаже материалы приборы и оборудование. Описать основные конструктивные схемы и виды ЦТП, их преимущества и недостатки. Описать основные конструктивные элементы, входящие в состав ЦТП. Осмыслить содержимое данной работы и сделать вывод.
2. Общие сведения:
Тепловой пункт (ТП) — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя и распределение теплоносителя по типам потребления.
Назначение.
Основными задачами ТП являются:
Преобразование вида теплоносителя
Контроль и регулирование параметров теплоносителя
Распределение теплоносителя по системам теплопотребления
Отключение систем теплопотребления
Защита систем теплопотребления от аварийного повышения параметров теплоносителя
Учет расходов теплоносителя и тепла
Виды ТП: Тепловые пункты различаются по количеству и типу подключенных к ним систем теплопотребления, индивидуальные особенности которых определяют тепловую схему и характеристики оборудования тепловых пунктов, а также по типу монтажа и особенностям размещения оборудования в помещении ТП. Различают следующие виды тепловых пунктов:
Индивидуальный тепловой пункт (ИТП). Используется для обслуживания одного потребителя (здания или его части). Как правило, располагается в подвальном или техническом помещении здания, однако, в силу особенностей обслуживаемого здания, может быть размещён в отдельностоящем сооружении.
Центральный тепловой пункт (ЦТП). Используется для обслуживания группы потребителей (зданий, промышленных объектов). ЦТП чаще располагается в отдельностоящем сооружении, но может быть размещен в подвальном или техническом помещении одного из зданий.
Блочный тепловой пункт (БТП). Изготавливается в заводских условиях и поставляется для монтажа в виде готовых блоков. Может состоять из одного или нескольких блоков. Оборудование блоков монтируется очень компактно, как правило, на одной раме. Обычно используется при необходимости экономии места, в стесненных условиях. По характеру и количеству подключенных потребителей БТП может относиться как к ИТП, так и к ЦТП.
Центральный тепловой пункт (ЦТП) - тепловой пункт, обслуживающий два и более зданий. ЦТП обеспечивает жителей горячей и холодной водой круглогодично и теплом в отопительный сезон. Центральные тепловые пункты выпускаются в модульном исполнении, в полной заводской готовности, т.е. требуют минимальных работ на месте монтажа – только подключения к действующим сетям и пуско-наладочных работ. Объем необходимых работ определяется Заказчиком и может подразумевать только выведение светового или звукового сигнала на пульт диспетчера, а может обеспечивать передачу, контроль и учет всех параметров центрального теплового пункта и дистанционное управление им с помощью любого известного на сегодняшний день вида связи.
Оборудование центрального теплового пункта (ЦТП) включает в себя следующие элементы:
- подогреватели (теплообменники) - секционные, многоходовые, блочного типа, пластинчатые - в зависимости от проекта, для горячего водоснабжения, поддерживающие нужную температуру и напор воды у водоразборных точек;
- циркуляционные хозяйственные, противопожарные и отопительные насосы;
- тепловые и водомерные узлы;
- приборы КИП и автоматики и запорно-регулирующая арматура.
Принципиальная схема теплового пункта:
Схема ТП зависит, с одной стороны, от особенностей потребителей тепловой энергии, обслуживаемых тепловым пунктом, с другой стороны, от особенностей источника, снабжающего ТП тепловой энергией. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.
Теплоноситель, поступающий в ТП по подающему трубопроводу теплового ввода, отдает свое тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод теплового ввода и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования. Часть теплоносителя может расходоваться потребителем. Для восполнения потерь в первичных тепловых сетях на котельных и ТЭЦ существуют системы подпитки, источниками теплоносителя для которых являются системы водоподготовки этих предприятий.
Водопроводная вода, поступающая в ТП, проходит через насосы ХВС, после чего часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе первой ступени ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от ТП к потребителям и обратно, а потребители отбирают воду из контура по мере необходимости. При циркуляции по контуру вода постепенно отдает своё тепло и для того, чтобы поддерживать температуру воды на заданном уровне, её постоянно подогревают в подогревателе второй ступени ГВС.
Система отопления также представляет замкнутый контур, по которому теплоноситель движется при помощи циркуляционных насосов отопления от ТП к системе отопления зданий и обратно. По мере эксплуатации возможно возникновение утечек теплоносителя из контура системы отопления. Для восполнения потерь служит система подпитки теплового пункта, использующая в качестве источника теплоносителя первичные тепловые сети.
Преимущества центральных тепловых пунктов:
- Высокая экономичность.
Опыт эксплуатации показал, что предлагаемые ц. тепловые пункты на 50% эффективнее, чем существующие кожухотрубные. При использовании центральных тепловых пунктов возможность выбора режимов теплопотребления и теплоснабжения и точная наладка приводят к снижению потерь теплоэнергии до 15%.
- Полная автоматизация. Автоматика ЦТП не требует высококвалифицированного обслуживающего персонала, обеспечивает эффективное энергосбережение и комфорт в помещениях, позволяет проводить погодную компенсацию, устанавливать режимы работы в зависимости от времени суток, использовать режимы выходных и праздничных дней
-Снижение эксплуатационных затрат на 40-60%. Обслуживание центрального теплового пункта требует меньшего количества персонала. В результате, затраты на обслуживание, текущий ремонт и профилактику снижаются в три раза, межремонтный период увеличивается в четыре раза.
- Относительная компактность. При нагрузке до 2 Гкал/ч, площадь, занимаемая тепловым пунктом не превышает 20-25 м.2
- Все части теплового пункта легкодоступны для обслуживания и замены.
В (ЦТП) входит, помимо теплообменников, следующее основное оборудование: - автоматическая электронная система регулирования контуров отопления и ГВС - циркуляционные насосы контуров отопления и ГВС - термометры и манометры - запорные клапаны и запорная арматура - блок учёта тепла - грязевые фильтры

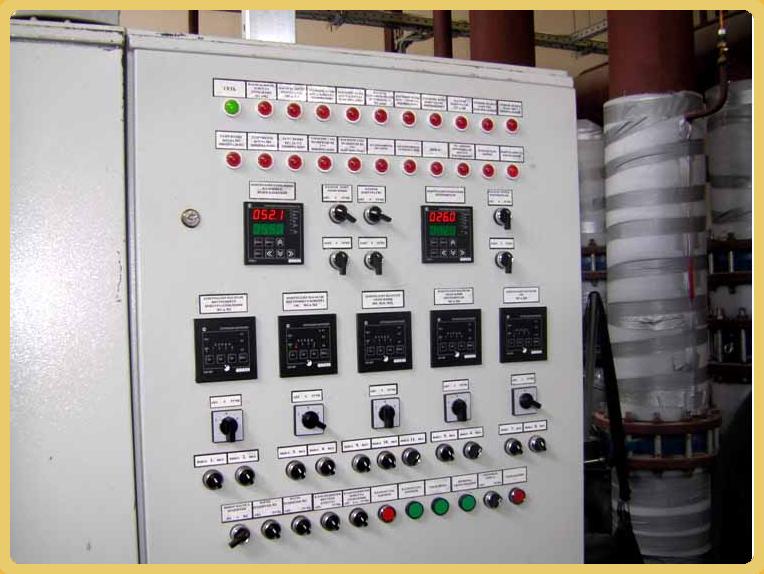

Электронная автоматика , блок учета тепла и регулирования (ЦТП).
Одни из множества насосов, манометры, запорн. арматура.
Термометры и манометры и запорная арматура
Сложная система рубопроводов
Проект теплового пункта включает в себя следующие работы:
-Обследование системы теплоснабжения.
-Разработка принципиальных схем, согласование оборудования с заказчиком.
-Разработка и оформление проектной документации.
-Получение технического задания на разработку раздела по энергоэффиктивности объекта.
-Разработка разделов по энергоэффективности.
-Выдача строительных заданий.
Тщательная разработка проекта ЦТП, правильный, безукоризненный расчет всех параметров и режимов работы – это залог безопасности, надежной и продолжительной эксплуатации. При проектировании тепловых пунктов должны учитываться не только номинальные показатели, но и запас мощности. Это очень важный момент, потому что в случае аварии, внезапной перегрузки, именно запас мощности позволит сохранить тепловой пункт в рабочем состоянии.
Система автоматики следит за температурой теплоносителя, подаваемого в здания и регулирует ее в соответствии с температурным графиком в зависимости от температуры наружного воздуха. В результате такого регулирования исключается перерасход тепловой энергии на отопление зданий, особенно в осенне-весенний период.
Проект (ЦТП) включает в себя несколько основных разделов:
общие данные;
принципиальные схемы;
монтажные схемы;
спецификация оборудования;
гидравлический расчет;
паспорт узла присоединения.
