Завдання

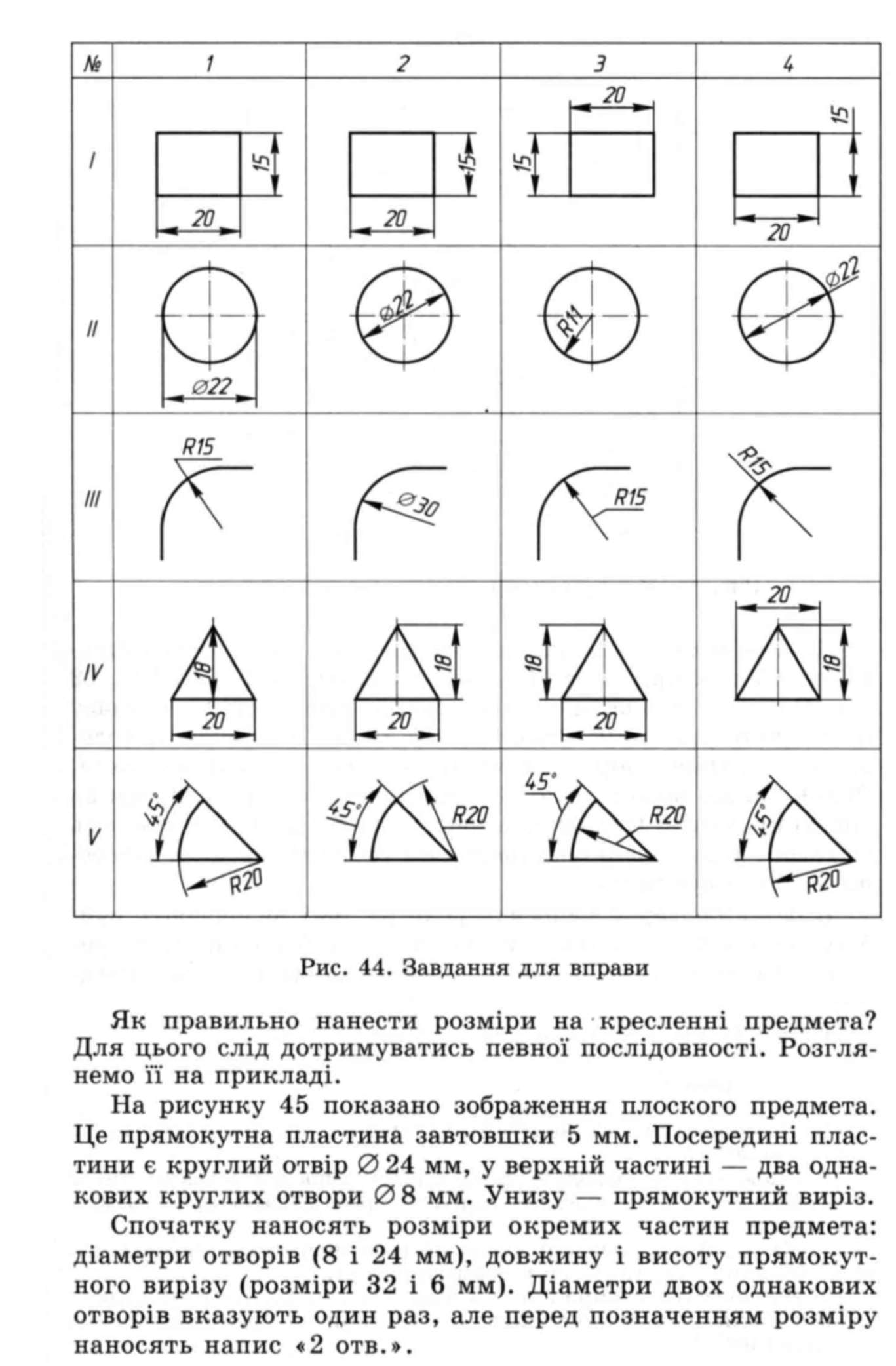

Визначте, на яких кресленнях (рис. 44) нанесено розміри з по­милками. Відповіді запишіть у таблицю:

	Завдання	Креслення
	І
	II
	III
	IV
	V

Як правильно нанести розміри на кресленні предмета? Для цього слід дотримуватися певної послідовності. Розглянемо її на прикладі.

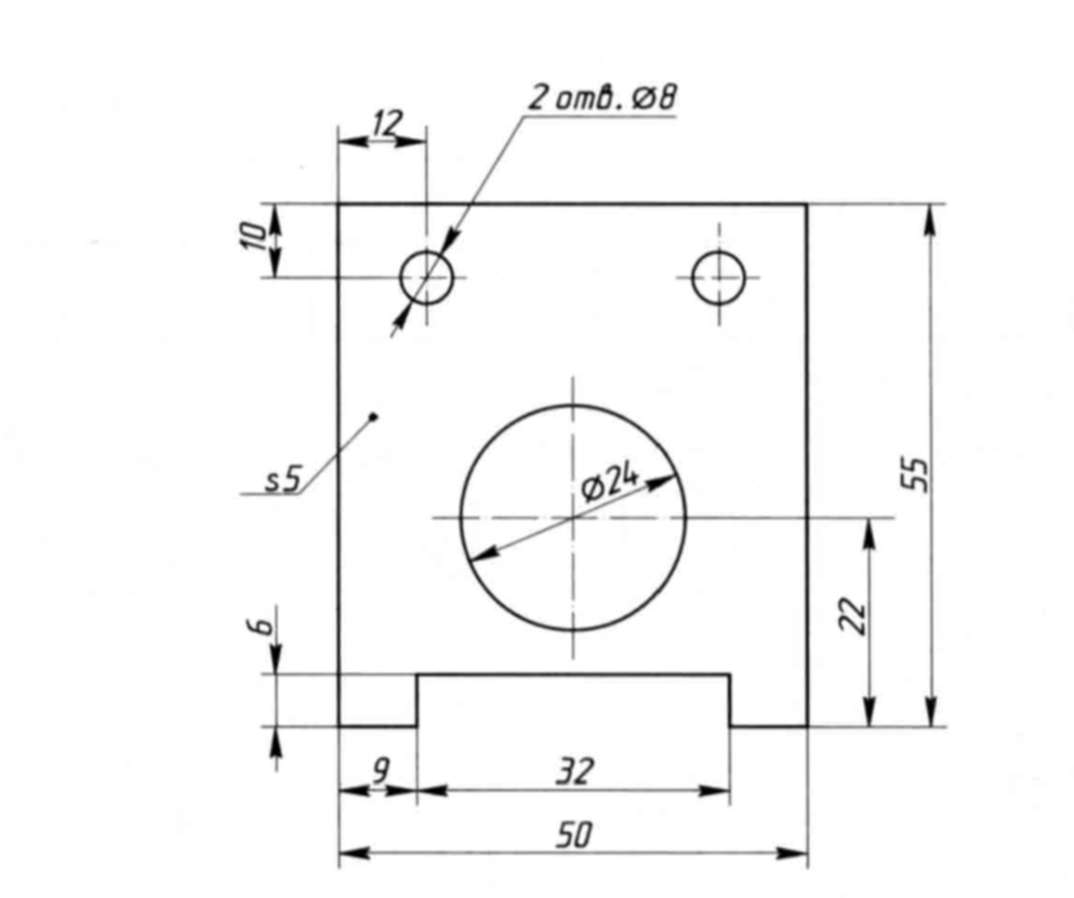

На рисунку 45 показано зображення плоского предмета. Це прямокутна пластина завтовшки 5 мм. Посередині пластини є круглий отвір Ø24 мм, у верхній частині – два однакових круглих отвори Ø8 мм. Унизу – прямокутний виріз.

Спочатку наносять розміри окремих частин предмета: діаметри отворів (8 і 24 мм), довжину і висоту прямокутного вирізу (розміри 32 і 6 мм). Діаметри двох однакових отворів вказують один раз, але перед позначенням розміру наносять напис «2отв.»

Рис. 45. Розміри на кресленні плоского предмета

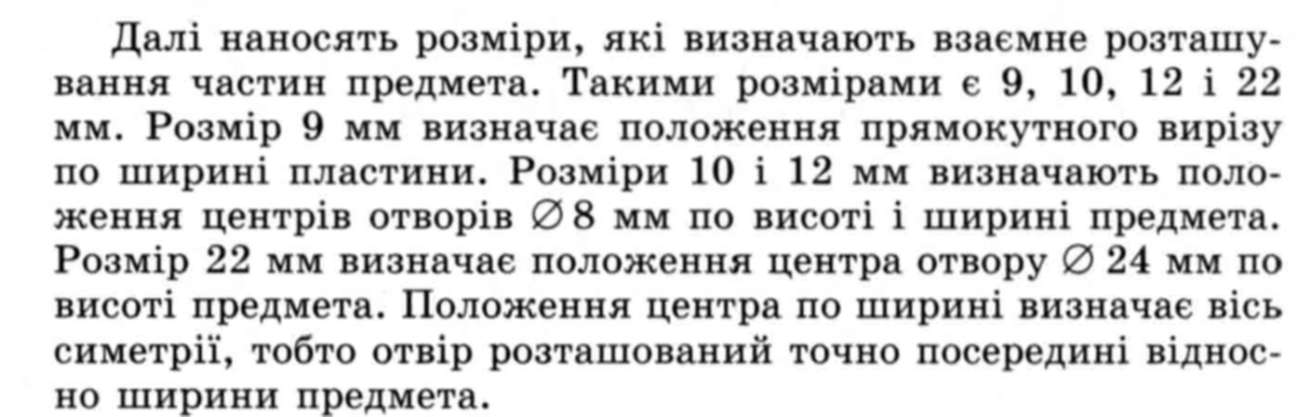

В останню чергу наносять розміри, які визначають найбільші обриси предмета – їх називають габаритними. На рисунку 45 це розміри 55 і 50 мм, тобто висота і ширина предмета.

Товщину предмета вказують умовно  – s 5.

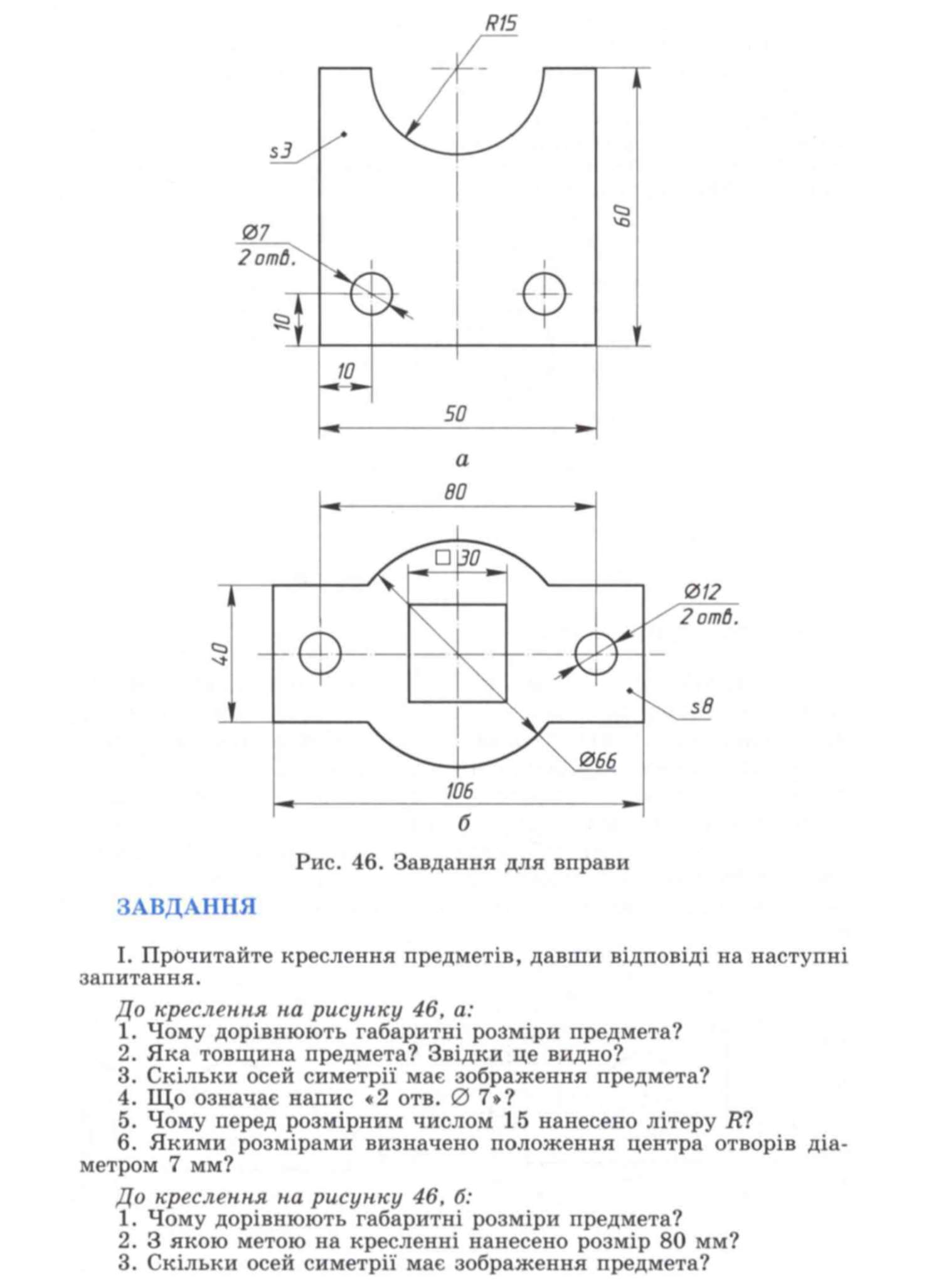

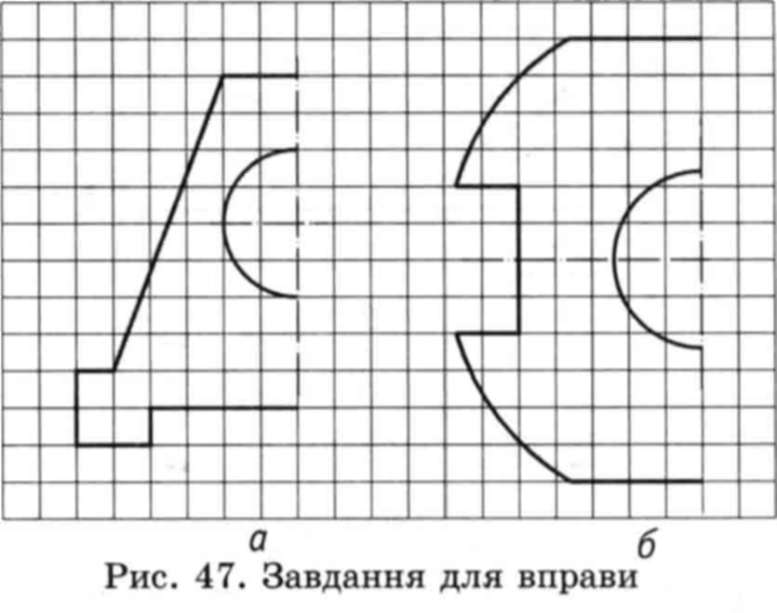

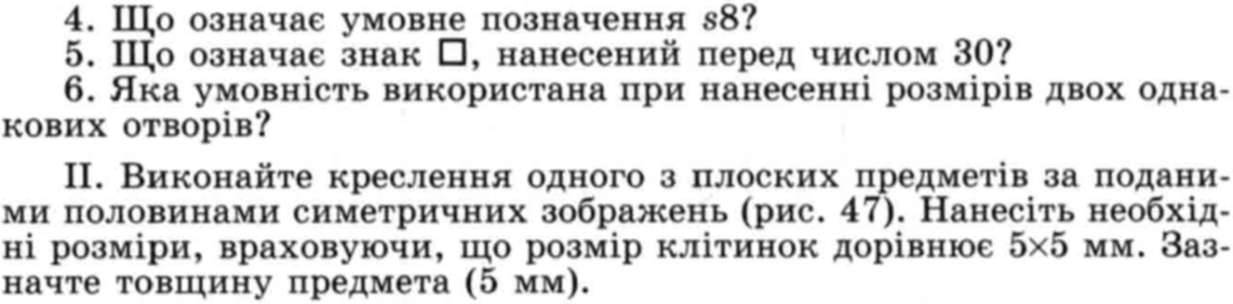

Запитання

1. В яких одиницях вказують на кресленнях лінійні розміри? кутові розміри?

2. Якою лінією проводять на кресленні виносні й розмірні лінії?

3. Якою має бути відстань між контуром зображення і розмірною лінією?

4. Як наносять розмірні числа по відношенню до горизонтальних, похилих і вертикальних розмірних ліній?

5. Як наносять розміри кількох однакових елементів зображення?

6. У якій послідовності наносять розміри на кресленнях плоских предметів?

28
