САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ
ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра Строительных конструкций и материалов
Методические указания
к курсовому проекту (курсовой работе)
Дисциплина: «Металлические конструкции»
Тема: «Проектирование технологической площадки
промышленного здания»
Выполнил: доцент Тимофеев Н.М.
Санкт – Петербург
2011 г.
Методические указания ( МУ) следует рассматривать как вспомогательный материал
для выполнения курсового проекта (курсовой работы) на тему «Технологическая площадка промышленного здания» и является дополнением к основному лекционному курсу по металлическим конструкциям для студентов специальности ПГС. МУ состоят из двух самостоятельных частей: проектирование балочной клетки и проектирование центрально -сжатой колонны.
Настоящее пособие рассматривает только первую часть – балочную клетку ( БК) и состоит из следующих разделов: вывод основных расчётных зависимостей, компоновка балочного перекрытия, подбор стального листового настила средней толщины, подбор прокатных балок настила, проектирование составной сварной главной балки, подробно рассмотрены вопросы проектирования опорных узлов балки настила и главной балки, укрупнительного ( монтажного узла ) на высокопрочных болтах. В конце раздела приведены справочные материалы, необходимые для выполнения первого раздела курсового проекта.
Пример оформления пояснительной записки приведен в конце пособия.
МУ ориентированы на самостоятельную работу студентов.
Технологические площадки.
Площадки предназначены для размещения, обслуживания монтажа и ремонта технологического оборудования
Различия по назначению:
площадки под тяжёлое оборудование (цеха, металлургические заводы, главные
корпуса ТЭЦ, монтажные площадки, ГЭС, и т. д.).
Полезная нагрузка примерно > 1,5 т/м2.
перекрытия зданий, площадки под трубопроводы, воздуховоды и т. д.
Полезная нагрузка примерно: > 0,5 т/м2.
Балочные перекрытия (балочная клетка).
Балочная клетка – система пересекающихся несущих балок, предназначенных для опирания рабочего настила перекрытия.
Требования к компоновке б.к.
разбивка должна быть такой, чтобы в наибольшей степени использовать прокатные профили как наиболее экономичные.
обеспечить кратчайший путь передачи нагрузки от настила через балки на
колонны каркаса площадки.
схема б.к. должна быть четкой, геометрически неизменяемой из плоскости площадки, особенно при наличии технологических отверстий (нужно следить, чтобы опоры каждой балки были бы несмещаемыми из плоскости балочной клетки, т.е. система, была бы геометрически неизменяемой в вертикальном направлении).
Пример:
ошибочное решение правильное решение
Основные типы балочных клеток по компоновке.
Условные обозначения:
Н – настил; БН – балки настила; ВБ – второстепенные балки; ГБ – главные балки; К– колонна; С – стена.
1 .Упрощенная балочная клетка
Нагрузка
2 - 2
Н
БН
ℓн
С,(К)
Н
Нагрузка

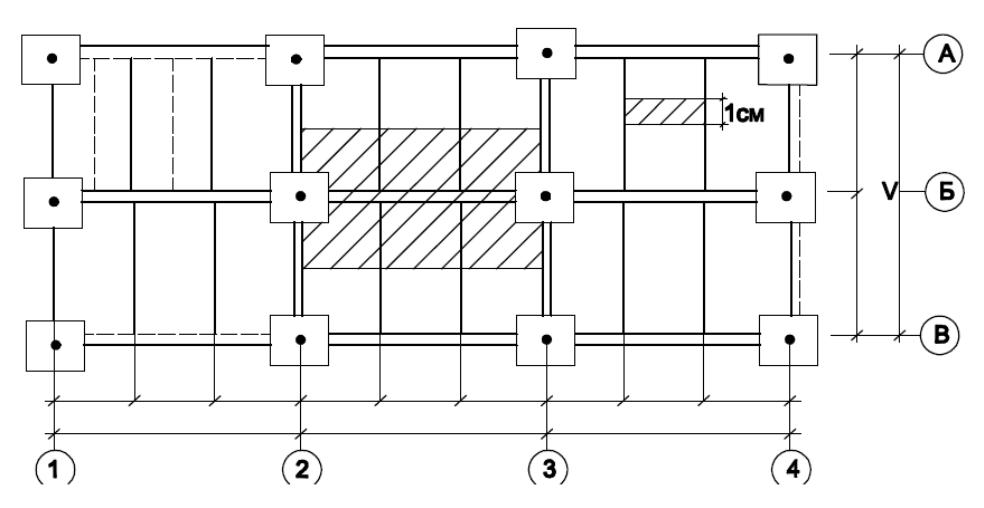

2. Нормальная балочная клетка.
Н
БН
ℓ1
ГБ
К
ℓ1
ℓн ℓ - пролёт гл. балки
ℓ ℓ ℓ отметка верха настила
ℓн
Н БН
отметка верха габарита
ГБ 0.00 отметка чистого пола
ℓ ℓ ℓ обрез фундамента
