2. Векторное изображение прохождения сигналов в облучателе.

При работе на прием отраженные от дождевых (сферических) капель сигналы проходят в волновода (9, 1О) в той же фазе, что и на излучение, т.е. сигнал в плече (10) отстает по фазе от сигнала в плече (9) на . Проходя через фазовращателя (9, 10), принятый сигнал получит дополнительный фазовый сдвиг (отставание) на в плече (9) относительно плеча (10). Таким образом, в плечах (7,8) щелевого моста сигналы будут равны по амплитуде и фазе. В волноводе (5) сигнал получает дополнительное отставание по фазе относительно сигнала в плече (6). После прохождения через щелевой мост эхо-сигнал от метеообразований проходит в нагрузку и не попадает на вход (I).

Компонента эхо-сигнала, отраженного от цели, совпадающая по направлению вращения с излученным сигналом, будет иметь дополнительный фазовый сдвиг на в плечах (9, 5) и полностью пройдет на вход (I) облучателя.

Несовпадающая компонента эхо-сигнала от цели пройдет в нагрузку. Как указывалось выше, при этом имеет место селекция полезного (совпадающего) эхо-сигнала от цели на фоне метеопомех.

§ 2. Антенный переключатель изделия 1рл-139 р Антенный переключатель апс

Антенный переключатель обеспечивает работу каждого из высокочастотных трактов как на передачу, так и на прием. В режиме передачи осуществляется передача высокочастотной энергии от магнетрона к антенне и защита приемника от высокого уровня мощности; в peжимe приема осуществляется передача без больших потерь от антенны к приемнику.

Конструктивно антенный переключатель выполнен в виде отрезка волновода прямоугольного сечения, на котором укреплены два газонаполненных разрядника, направленный ответвитель и смеситель канала автоподстройки частоты. Общий вид антенного переключателя приведен на рис. 14, а принципиальная схема - на рис. 15.

Отверстия связи (5) служат для установки в них зондовой головки при проверке чувствительности приемной системы.

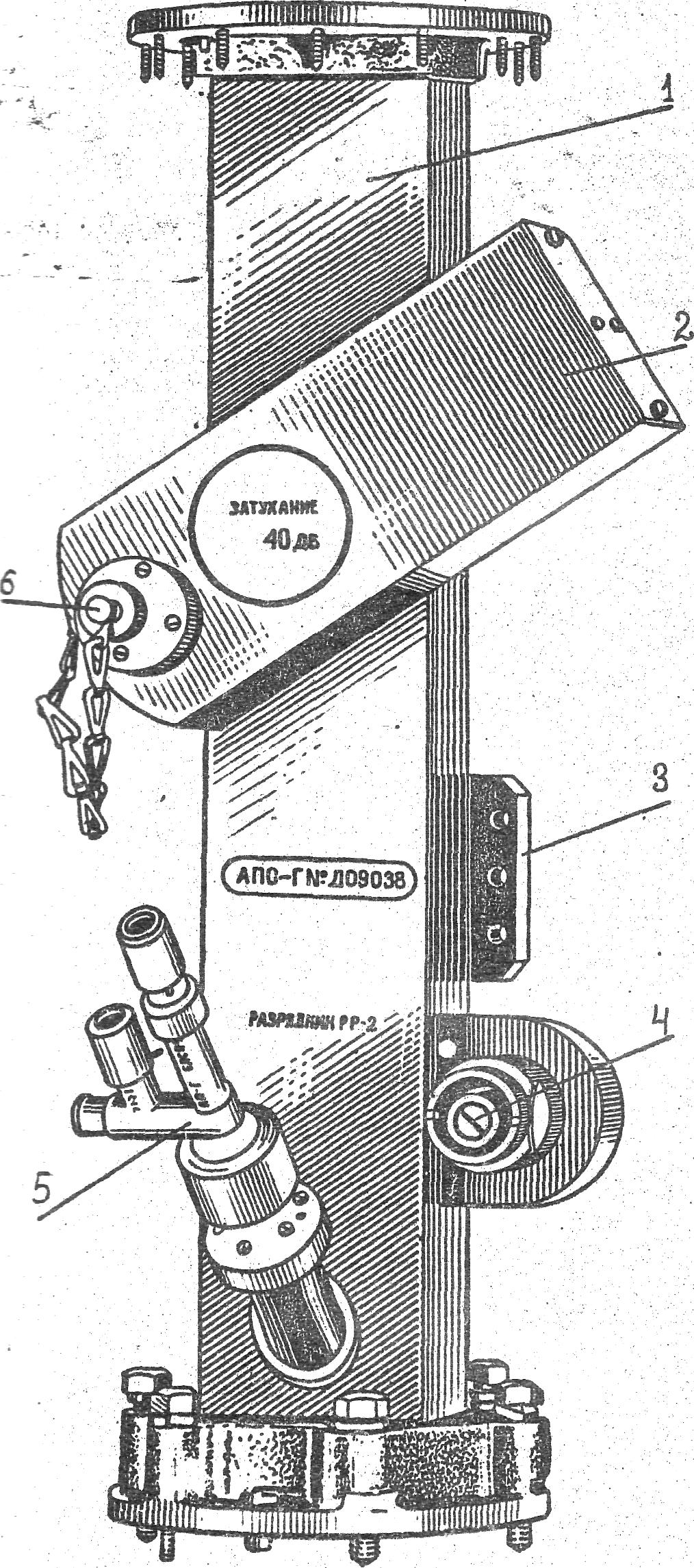

Рис. 14. Общий вид антенного переключателя

1 - прямоугольный волновод, 2 - направленный ответвитель,

3 - фланец для подключения прямоугольного разрядника,

4 - камера с круглым разрядником, 5 - смеситель АПЧ,

6 - контрольный разъем для измерения

Нижний разрядник типа РP-7 (рис.16) помещен в резонатор, связанный с волноводом через щель в узкой стенке. Резонатор с разрядником называется переключателем блокировки магнетрона (ПБМ). Выше на расстоянии от ПБМ ( - длина волны в волноводе) в широкой стенке прямоугольного волновода устанавливается прямоугольный разрядник (рис.16) (типа РР-2 для АПС каналов Г и В, РР-4 для АПС канала Ж, РР-3 для АПС канала Д, РР-20 для АПС канала Б).

Рис. 15. Принципиальная схема антенного переключателя

I - разрядник ПБМ, 2 - разрядник ППП, 3 - смеситель AПЧ,

4 — направленный ответвитель, 5 - два отверстия связи с зондовой головкой

Последний при сборке тракта закрепляется между антенным переключателем и фланцем волноводного перехода BKП. Ответвление, состоящее из полуволнового отрезка и прямоугольного разрядника, является переключателем на прием и передачу (ППП). Прямоугольный разрядник обеспечивает предварительную защиту приемника.

Разрядник РP-7 представляет собой стеклянный баллон, заполненный аргоном. В баллоне две латунные диафрагмы, на которых закреплены пустотелые конусообразные стержни так, что между их концами имеется небольшой зазор, величина которого регулируется винтом, находящимся на торцевой стороне разрядника. Вместе с камерой разрядник образует тороидальный резонатор, резонансная частота которого регулируется величиной зазора между конусообразными стержнями. Разрядник предварительной защиты представляет собой четвертьволновую секцию волновода. Концы секции закрыты диафрагмами - тонкими металлическими листами с прямоугольными отверстиями.

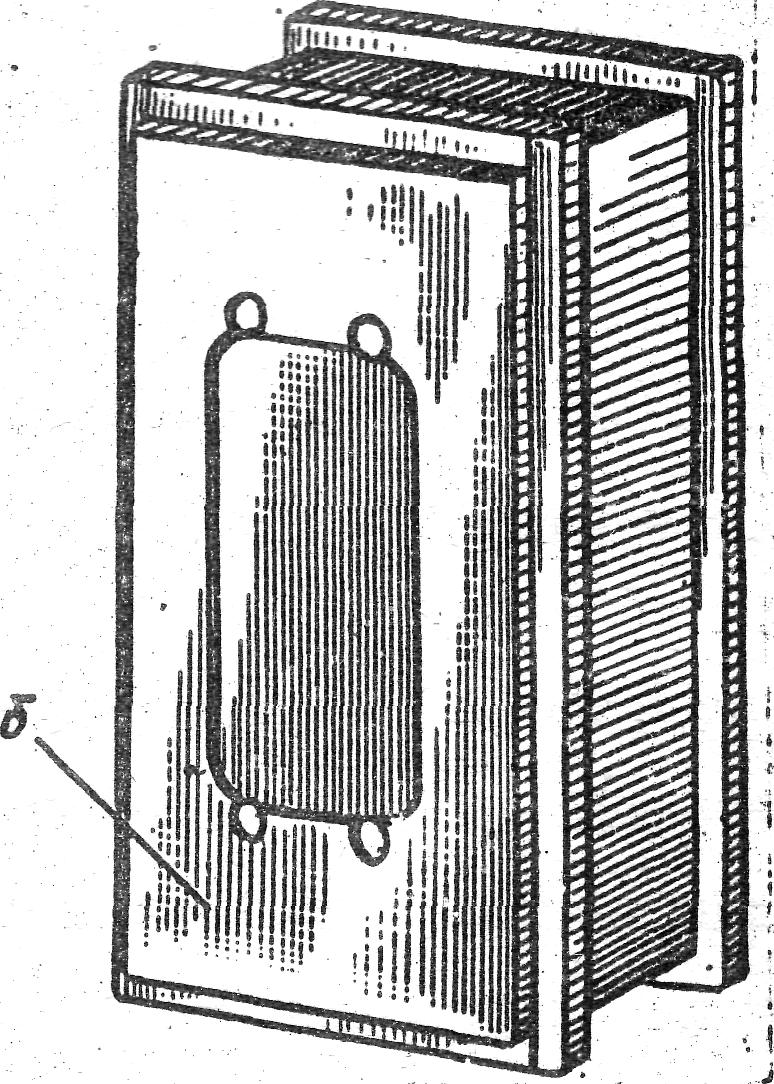

Рис.16 Газовые разрядники

а — разрядник РР-7, б - разрядник прямоугольный

При малой величине мощности в волноводе напряжение на искровом промежутке разрядника РР-7 мало, разрядник не пробит и его объемный контур эквивалентен настроенному контуру со сравнительно большой добротностью. При прохождении по волноводу энергии от магнетрона напряжение на искровом промежутке разрядника возрастает, искровой промежуток пробивается и объемный контур разрядника становится эквивалентным сильно расстроенному контуру. Так как добротность контура велика, то эквивалентные сопротивления контура при пробитом и непробитом искровом промежутке сильно различаются между собой. Это последнее свойство позволяет применять разрядники для коммутации на прием и передачу. На эквивалентной схеме антенного переключателя волновод заменен двухпроводной линией. Ответвление от узкой стенки волновода изображено в виде отрезка линии, подключенного параллельно основной линии. Ответвление от широкой стенки волновода в приемное плечо изображено в виде отрезка линии, включенного в разрыв основной линии. Такая замена допустима при условии, что в волноводе осуществляется только один тип колебаний. В применяемом волноводе электромагнитная энергия распространяется только в виде волны Н₁₀.

Параллельно линии включен разрядник ПБМ, представленный в виде эквивалентного контура 1. В разрыв, линии включен разрядник ППП, изображенный в виде искровых промежутков 2, расположенных на расстоянии один от другого. Стеклянный баллон, заполненный аргоном с примесью паров воды, имеет прямоугольную форму и помещен внутри волноводной секции.

Напряженность электрического поля вблизи диафрагмы больше, чем в - прилегающем волноводе, и условия зажигания облегчаются. Так как резонансные свойства диафрагмы очень селективны, то размеры разрядника для различных длин волн различны. Поэтому используются разрядники четырех типов: РР-20 для АПС-Б, РР-2 для АПС-В и АПС-Г, РР-3 для АПС-Д, РР-4 для АПС-Ж.

Эквивалентная схема антенного переключателя показана на рис. 17.

К антенне

От магнетрона

Рис. 17. Эквивалентная схема антенного переключателя

1 - эквивалентный контур разрядника ПМБ, 2 - разрядник ППП
