3.3. Проверка общей устойчивости главной балки.
Для главной балки связями являются балки настила.
Принимаем за расчетную длину шаг балки настила .
140см =28см 3 см h=111 см
Проверка общей устойчивости балки по п.9.4.6
Общая устойчивость главной балки обеспечена.
3.5. Расчет и конструирование рёбер жесткости и опорного ребра балки.
Рёбра жесткости для балок 2-го класса устанавливаются с 2-х сторон стенки балки в местах опирания балок настила согласно требованиям п. 9.5.9:
ширина ребра
, принимаем
толщина ребра
5.46 мм
Принимаем 10 мм
Поперечные ребра приваривают сплошным односторонним швом катетом =10 мм
Расстояние между ребрами 2,5 , принимаем постановку ребер равной расстоянию между балками настила 1400 мм.
Опорное ребро балки нагружено опорной реакцией 732 кН и рассчитывается по п.9.5.13.
Ширина ;
Толщина ,
, принимаем
Принимаем
Нижние края ребра выпущены на , тогда выпуск работает на смятие
кН/см2
Прочность опорного ребра обеспечена.
3.6. Расчет стыка балки на высокопрочных болтах.
Принимаем размещение стыка в середине пролета главной балки, где момент максимальный, а поперечная сила равна 0.
Стык балки (стенки и поясов) выполняется на высокопрочных болтах марки 40х “селект” используют типовой кондуктор, у которого расстояние между осями болтов 80мм, а до края накладки 60мм.
3.6.1.Стык стенки.
Толщина накладки .
Принимаем число вертикальных рядов балки с одной стороны накладки m=2.
Принимаем 10 рядов болтов (четное число, т.к распределение усилий момента пропорционально плечу).
9 80= мм – расстояние между крайними болтами
1050-720-120=210мм – расстояние от накладки до пояса балки.
Момент инерции сечения стенки
Величина изгибающего момента приходящейся на стенку балки
Сумма расстояний между симметричными осями болтов
Усилия в крайних болтах
Расчетное сопротивление растяжению высокопрочных болтов
Считаем, что обработка поверхности производится газопламенным способом, а контроль натяжения болтов производится по моменту закручиванию, тогда согласно таблице 39 [2] имеем коэффициенты.
Площадь сечения болта “нетто”
Принимаем диаметр болта по таблице Г.9 [2]
d=24мм см
Размер накладки 360 х 840 мм
3.6.2.Стыки поясов.
Толщина поясной накладки
Усилие, воспринимаемое поясом
см4
Несущая способность одной поверхности трения при соединении высокопрочными болтами диаметром d=24мм см
Количество болтов в стыке поясов с одной стороны накладки при 2-х рядном расположении
Принимаем количество болтов равное 10.
Размер накладки 280 х 760мм и 130 х 760мм
Проверим прочность элементов, ослабленных отверстиями под болты, согласно п.15.3.11 [2].
Нижний пояс ослаблен двумя отверстиями по краю стыка
,
Следовательно, ослабление пояса можно не учитывать.
4.Расчет центрально сжатой колонны сквозного сечения в одном уровне.
Отметка верха настила по заданию.
H=12м
Высота главной балки
Высота балки настила
24 см
Толщина настила
1,2 см
Зазор
15 мм
Опорная реакция опорной балки
732 kH

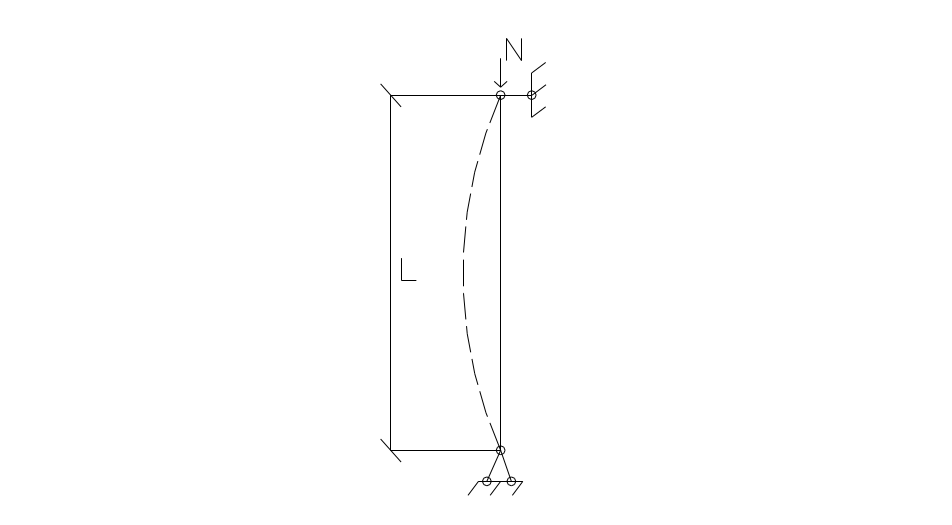

Колонна имеет шарнирное закрепление обоих концов.
- коэффициент, учитывающий собственный вес колонны.
Расчетная длина колонны
Строительная высота
111+1,2+1,5+24=137,7 см
Высота колонны
1200+67,7-137,7=1130 см
- заделка колонны, принимается в пределах 0,6-0,8 м.
